PCE-DPM 3 Çiğ Noktası Ölçüm Cihazı

Açıklama: Çiğ Noktası Ölçüm Cihazı PCE-DPM 3
Neme ve toza karşı korumak için sinterlenmiş başlık / Veriler bilgisayar
aracılığıyla okunabilir /
Yaklaşık 50.000 ölçüm verisi kaydı / CSV formatı / Pil mikro USB aracılığıyla
şarj edilebilir /
Kullanımı kolay

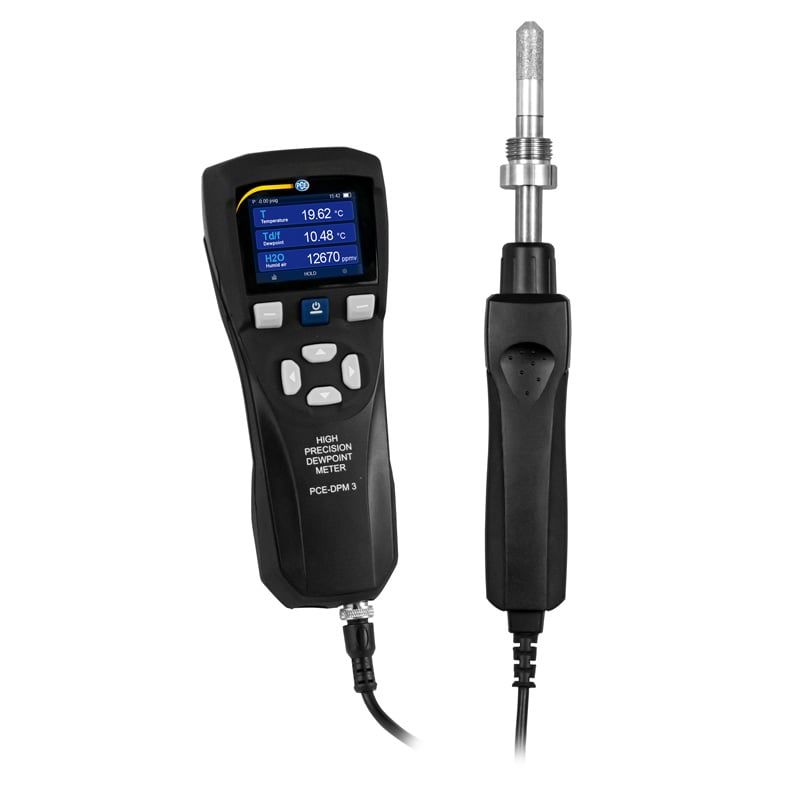

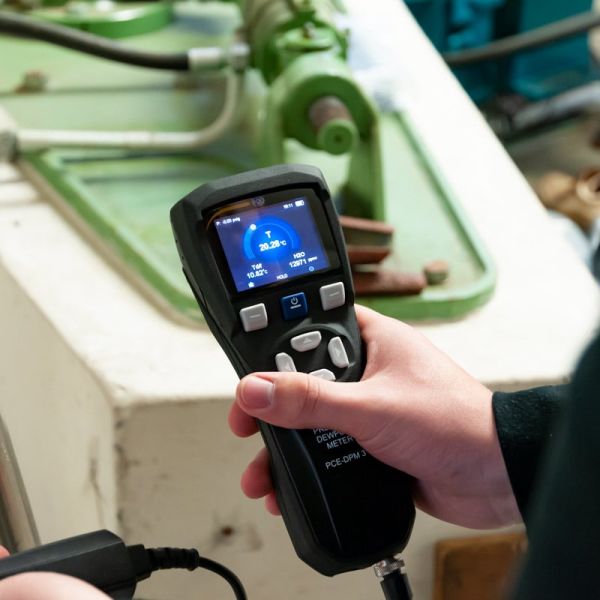

Çiğ noktası ölçüm cihazı PCE-DPM 3, sabit ve mobil basınçlı hava
jeneratörlerinde basınçlı hava kalitesini izlemek için kullanılan mobil bir
test cihazıdır. Çiğ noktası ölçüm cihazı ile sıcaklık, bağıl nem ve H2O
ölçülebilir ve mevcut çiğ noktası 20 bar’lık ortam basıncına kadar hesaplar.

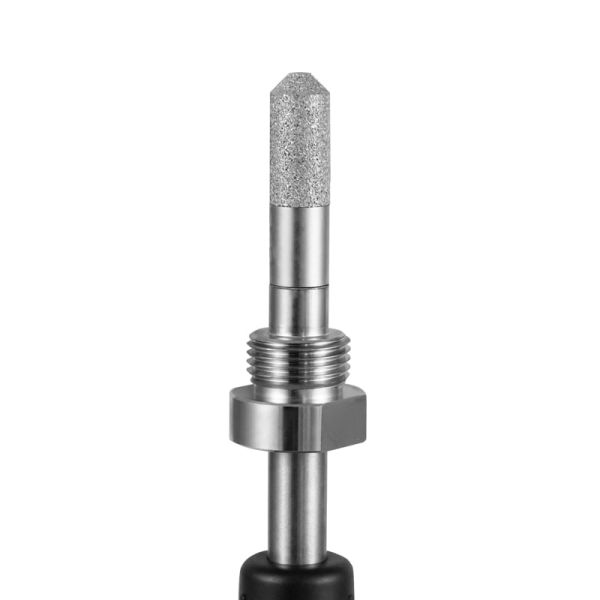

Sinterlenmiş kapak sayesinde çiğ noktası ölçüm cihazı basınç hatlarında kirden,
nemden ve yüksek akış hızlarından korunur. Bu da sensörün kullanım ömrünü
uzatır.

Çiğ noktası ölçüm cihazı bulunan veri hafızası, ölçüm parametrelerinin bir
basınç hattında kaydedilmesini sağlar. Kaydedilen veriler, kalıcı olarak dahili
hafızada depolanır. Hafıza, çiğ noktası ölçüm cihazında okunabilir. Buna ek
olarak, çiğ noktası ölçüm cihazı yığın depolama cihazı olarak tanındığı için
mikro USB arayüzü aracılığıyla işletim sisteminden bağımsız bir bilgisayara
bağlanabilir. Kaydedilen veriler, CSV formatında kaydedilir ve böylece veriler
herhangi bir tablolama programı kullanılarak değerlendirilebilir.

Özellikler: - CSV formatında veri kaydı
- Çiğ noktası, H2O, sıcaklık, nem ölçümü

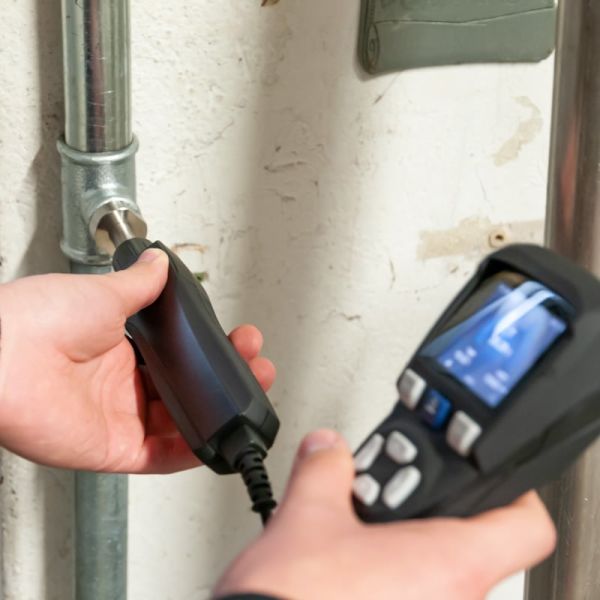

- Basınç borularının sıralı ölçümü
- Mobil kullanım için pille çalışma

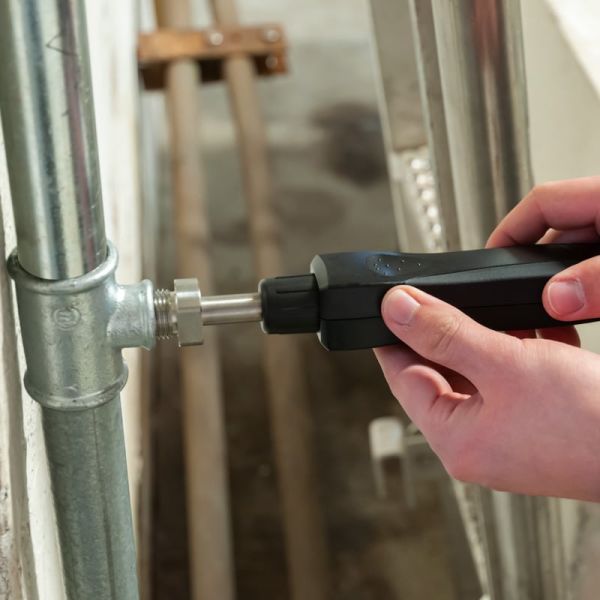

- G 1/2” vida dişi bağlantısı
- Sensör sinterlenmiş filtre ile korunur

Teknik Bilgiler: Ölçüm Parametresi Sıcaklık
Ölçüm Aralığı -10 ... 60°C
Çözünürlük 0.01°C
Hassasiyet -10 ... 50°C: ± 0.3°C

Ölçüm Parametresi Bağıl Nem
Ölçüm Aralığı 0 ... 100%
Çözünürlük 0.01%
Hassasiyet (20°C’de) < 5%: ± (%0.025 + ölçüm değerinin %17.5’i)
> 5%: ± (%1 + ölçüm değerinin %5’i)
> 15%: ± (%2 + ölçüm değerinin %3’ü)


Ölçüm Parametresi Çiğ Noktası*
Ölçüm Aralığı -50 ... 30°C
Çözünürlük 0.01°C
Hassasiyet -40 ... 20°C: ± 2°C
-50 ... -40°C: ± 2.5°C


*Çiğ noktası hassasiyeti, 16 ... 25°C arasındaki ortam sıcaklığı ile ilgilidir.

Ölçüm Parametresi H2O
Ölçüm Aralığı 40 ... 20.000 ppm
Çözünürlük 1 ppm
Hassasiyet (20°C’de) ± (7.3 ppm + 8.3%)

Çevre Koşulları -10 ... 60°C
0 ... 20 bar (mutlak)

Tepki Süresi 0 ... 40°C: 20 sn [120 sn]
(0.2 m/s, 1 bar, 20°C, 63% n.o [90%]’da) -40 ... 0°C: 10 sn [20 sn]



Hafıza Yaklaşık 50.000 ölçüm noktası
Ayarlanabilir Kayıt Hızı 10 saniye
1, 5, 10, 20 dakika

Ayarlanabilir Kayıt Süresi 1, 5, 12, 24, 48 saat
Dosya Formatı CSV
Kablo Uzunluğu Yaklaşık 1.5 m
Vida Dişi G 1/2"
Vida Dişi Uzunluğu 1.2 cm
Sensör Uzunluğu 5.2 cm
Sensör Genişliği 1.2 cm

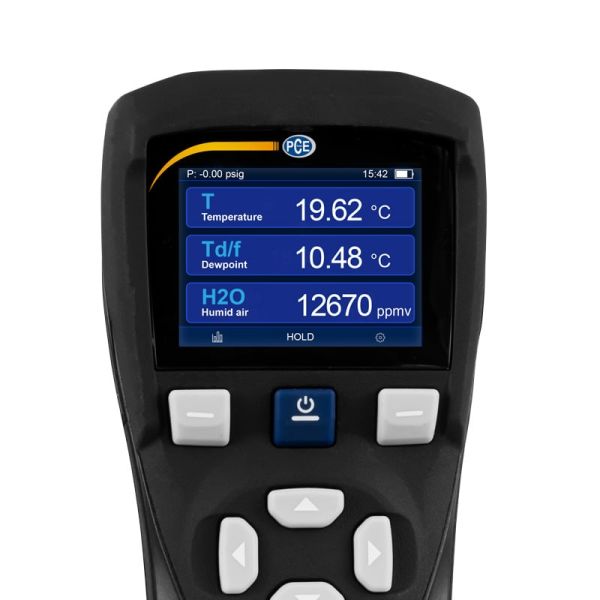

Ekran 2.3 inç LCD
Güç Kaynağı 3.7 V DC, 3000-mAh pil

Güç adaptörü
Birincil: 100 … 240 V AC, 0.25 A
İkincil: 5 V DC, 1 A

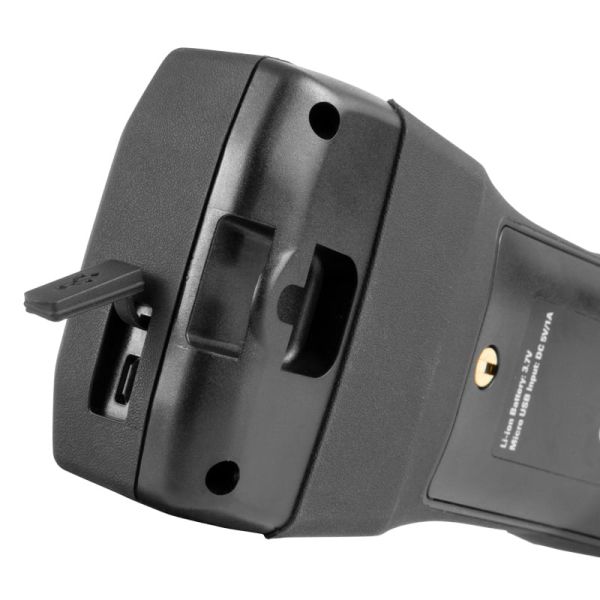

Arayüz / Güç Bağlantısı Mikro USB
Ağırlık Yaklaşık 610 g

Teslimat İçeriği: 1 x Çiğ Noktası Ölçüm Cihazı PCE-DPM 3
1 x USB Adaptörü
1 x Mikro USB Kablosu
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
