PCE-DFG N 5TW Tork Ölçüm Cihazı
Ürüne Genel Bakış:
5 Nm'ye kadar tork ölçer / Harici tork dönüştürücü 1/2 "dahili kare / Grafik ekran / PEAK Fonksiyonu / Örnekleme hızı maks. 1600 Hz / Yazılım dahil

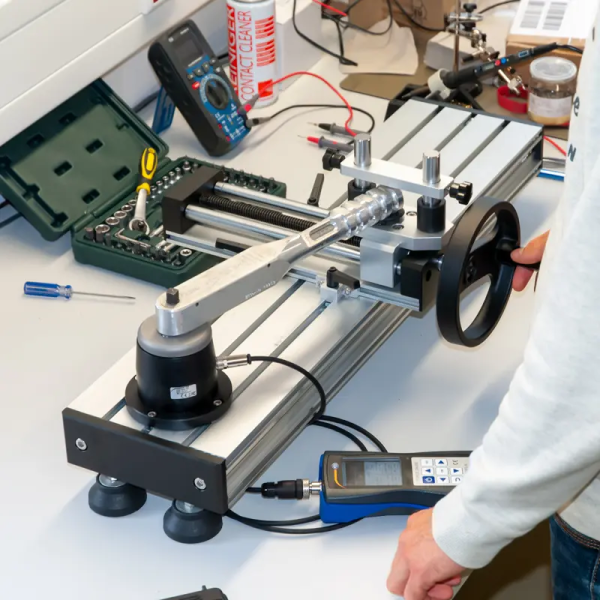

Tork ölçüm cihazı, elde tutulan bir ölçüm cihazından ve harici bir tork dönüştürücüsünden oluşur. Torsiyon dönüştürücü, 1.5 m uzunluğunda bir kablo ile el cihazına bağlanır ve böylece bir test standına veya bir test tezgahına doğrudan montaja olanak sağlar.
Tork ölçüm cihazı, kontrol ölçümlerinin hemen başlatılabilmesi için ayarlanmış olarak teslim edilir. Tork ölçüm cihazı için isteğe bağlı olarak bir kalibrasyon sertifikasıda mevcuttur. Bu sertifika, izlenebilir bir referans standardında hedeflenen / gerçek bir karşılaştırmadır ve bu nedenle ölçüm doğruluğunun kanıtıdır. Tork ölçüm cihazının ölçüm belirsizliği, ölçüm aralığının yalnızca % 0,5'idir. Tork ölçüm cihazı bu nedenle statik tork aletlerini test etmek ve ayarlamak için bir referans cihazı olarak kullanılır. Dinamik torklar için bir vida mandalı gereklidir.
Tork dönüştürücünün 1/2 "kare bir soketi vardır ve her iki dönüş yönünde burulma ölçümlerini gerçekleştirebilir. 1600 Hz örnekleme oranıyla, tork ölçer, aşağıda ayrı olarak gösterilen ilk ve maksimum burulma momenti tepe noktasını (PEAK) güvenilir bir şekilde algılar. Gösterge ve belirli bir süre geçtikten sonra manuel veya otomatik olarak silinebilir. Serbestçe ayarlanabilen alarm değerleri sayesinde, tork ölçüm cihazı, kendi kendini tetiklemiyorsa tork aracının aşırı yüklenmesi konusunda test cihazını uyarabilir. Daha hassas bir analiz için burulma kuvvetleri, teslimat kapsamına dahil olan PC yazılımı kullanılabilir.
- Sol / sağ torsiyon ölçümü
- 1600 Hz örnekleme oranı
- Ölçüm aralığının % 0,5 hata sınırı
- PEAK / Hold fonksiyonu
- Grafik ekranı
- PC yazılımı
- Şebeke ve batarya çalışması mümkün
Ürünün Teknik Özellikleri :
| Ölçüm Aralığı | 0 ... 5 Nm | |||||
| Çözünürlük | 0,001 Nm | |||||
| Hassasiyet | Ölçüm aralığının ±% 0,5'i | |||||
| Ölçüm Birimleri | Nm, lbfft, kgfm | |||||
| Tork Sensörü Kaydı | 1/2" (12,5 x 12,5 mm) iç kare | |||||
| Torsiyon Ölçümü | Sol / sağ | |||||
| Ekran | 2,8" TFT Grafik ekran | |||||
| Alarm Modu | İçeride, Dışarıda | |||||
| Örnekleme Hızı | 6 ... 1600 Hz | |||||
| Depolama | Her biri 8.000 ölçüm noktasına sahip 100 ölçüm serisi için | |||||
| Güç Kaynağı | NiMh Pil, 6 V / 1600 mAh | |||||
| Pil Ömrü | Yaklaşık. 10 saat | |||||
| Güç Kaynağı / Şarj Adaptörü | 12 V / 1 A | |||||
| Çıkışlar | Arayüz: USB Anahtarlama çıkışı: 12 V / 50 mA |
|||||
| Koruma Sınıfı | IP 54 | |||||
| Çalışma ve Depolama Koşulları | -10 ... 50 °C 5 ... 95 % n.o. yoğunlaşmadan |
|||||
| Tork Dönüştürücü Boyutları | H 85 mm / Ø 72 mm / Ø 104 mm (teknik çizime bakınız) |
|||||
| Sensör Kablo Uzunluğu /td> | Yaklaşık. 1,5 m | |||||
| Boyut | 200 x 97 x 42 mm | |||||
| Ağırlık | 540 g | |||||
| Torsiyon Ağırlığı | 985 g | |||||
Teslimat içeriği:
1 x Tork Ölçüm Cihazı PCE-DFG N 5TW,
1 x Tork Dönüştürücü 5 Nm,
1 x 1,5 m Sensör Kablosu,
1 x PC Yazılımı,
1 x USB Veri Kablosu,
1 x Güç Kaynağı,
1 x Taşıma Çantası,
1 x Sensör Vidalı Soket,
1 x Kullanım Kılavuzu.
