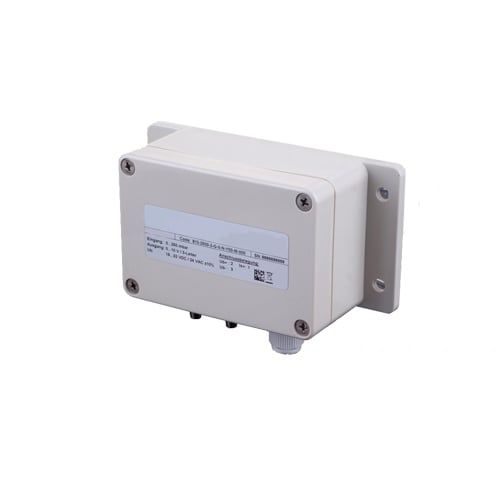

PCE-DDMU 10 Basınç Ölçer

Açıklama: Basınç Ölçer PCE-DDMU 10
Analog çıkışı / Yüksek hassasiyet / Fark ve bağıl basınç ölçümü / Seçilebilir
ölçüm aralıkları

Basınç ölçer PCE-DDMU 10’un kullanıcı tarafından seçilebilir basınç ölçüm
aralıkları, analog çıkışları ve opsiyonel LCD ekranı bulunur. Cihaz, işletme
ağı aracılığıyla çalışır. Basınç ölçer, istenildiğinde birkaç basit adımda
yeniden yapılandırılabilir. Uzun vadeli istikrar, tam ölçüm aralığına göre
%0.5’ten daha iyidir. Mikroişlemci kontrollü elektronikler yüksek hassasiyet
(ölçüm aralığının ± %0.5’i) garanti eder. Cihaz, proseste (uzaktan göstergeye
ya da regülatöre güç sağlamak için) sabit ya da duvara monte edilmiş ünite
olarak kullanılabileceği gibi mobil olarak da kullanılabilir.

Opsiyonel LCD ekran, ölçüm değerlerinin yerinde okunmasını sağlar. Otomatik
sıfırlama ayarı ile basınç ölçer yerinde kolaylıkla sıfırlanabilir. Analog
çıkış, opsiyonel veri kaydedici ile birlikte kullanılabilir. Bu, fark basıncı
değerlerinin uzun bir süre boyunca kaydedilmesini ve sonrasında kaydedilen
verilerin bilgisayara aktarılıp burada analiz edilmesini sağlar.

Özellikler: - Değiştirilebilir ölçüm aralıkları
- Yüksek aşırı yük kapasitesi
- Ayarlanabilir zayıflatma
- Kompakt tasarım
- Maks. ± %0.5 hassasiyet
- Opsiyonel ekran
- Değiştirilebilir çıkışlar
- Karekök çıkış sinyali

Teknik Bilgiler: Ölçüm Aralığı Kullanıcı Tarafından Mak. Statik Basınç
Ayarlanabilir
1.6 mBar 1.0 mBar 200 mbar
4.0 mBar 2.5 mBar 200 mbar
10 mBar 6 mbar 200 mbar
40 mBar 25 mbar 345 mbar
250 mBar 60/160 mbar 1000 mbar
10000 mBar 400/600 mbar 3000 mbar

± 1.6 mBar 200 mbar
± 4 mBar 200 mbar
± 10 mBar 200 mbar
± 40 mBar 345 mbar
± 250 mBar 1000 mbar
± 1000 mBar 3000 mbar

Ortam Gaz
Hava
Çıkış 3 telli değiştirilebilir:
0 ... 10 V / 0 ... 20 mA
0 ... 5 V / 4 ... 20 mA
2 telli:
4 ... 20-mA

Tepki Süresi <100 ms
Potansiyometre aracılığıyla ayarlanabilir
zayıflatma
0 ... 5000 ms
Uzun Vadeli İstikrar ≤ ± 1% FSO / PN için <6 mbar
≤ ± 0.5% FSO / PN için ≥ 6 mbar
Ölçüm Hızı 12.5 Hz
Anahtarlama Çıkışı 3 telli versiyon için:
2 x AC röle 230V / 2A

2 telli versiyon için:
2 x PNP açık kollektör çıkışı

Sıcaklık Hatası ≤ ± 0.5% FSO / 10 K (türü) PN için <6 mbar
≤ ± 0.3% FSO / 10 K (türü) PN için ≥6 mbar

Çevre Koşulları Nesne: 0 ... 50°C
Çevre: 0 ... 50°C

Depolama Koşulları -10 ... 70°C
Kısa Devre Direnci Kalıcı
Ters Polarite Koruması Zarar ve fonksiyon yok
EMC EMC Direktifi: 2014/30 / EU
EN 61326’ya göre emisyon ve bağışıklık

Basınç Bağlantısı Pirinç
Standart Ø 6.6 x 11 (Ø 6 esnek hortumlar için)
Opsiyonel Ø 4.4 x 10 (Ø 4 esnek hortumlar için)
Gövde ABS

Sensör Seramik, silisyum
Nesne Temas Eden Basınç bağlantısı, PVC / silikon, sensör
Parçalar
Ekran (Opsiyonel) 2 satırlı LCD ekran
Hassasiyet: %0.1 + 1 dijit

- Anahtarlama çıkışlarının parametrelendirilmesi
Ekran İle Ek - Ölçüm birimi seçimi
Fonksiyonlar - Geçiş karakteristiği seçimi (doğrusal, karekök)

- Cut-off (kesim) fonksiyonu (karekök çıkış
sinyali)
- Min./maks. değer görüntüleme
- Yeniden kalibrasyon
- Otomatik sıfırlama fonksiyonu
- Fabrika ayarı


Güç Kaynağı 3 telli: 19 ... 32V
2 telli: 11 .. 32V
Otomatik sıfırlama ile: 24 ... 32V

Akım Tüketimi 3 telli: 30-mA
2 telli: 22-mA

Koruma IP 54
Boyut 152 x 68.5 x 50 mm
Ağırlık Yaklaşık 200 g

Teslimat İçeriği: 1 x Basınç Ölçer PCE-DDMU 10.
