PCE-DC 50 Dijital Pens Ampermetre

Açıklama: Pens Ampermetre PCE-DC 50
True RMS (gerçek etkin değer) ölçümü / AC akım ölçümü / Voltaj ölçümü /
Sıcaklık ölçümü /
Bluetooth arayüzü / Kauçuk gövde / Hold gösterimi / Otomatik kapanma / Maks. 48
mm test ucu /
Çeşitli ölçüm fonksiyonları

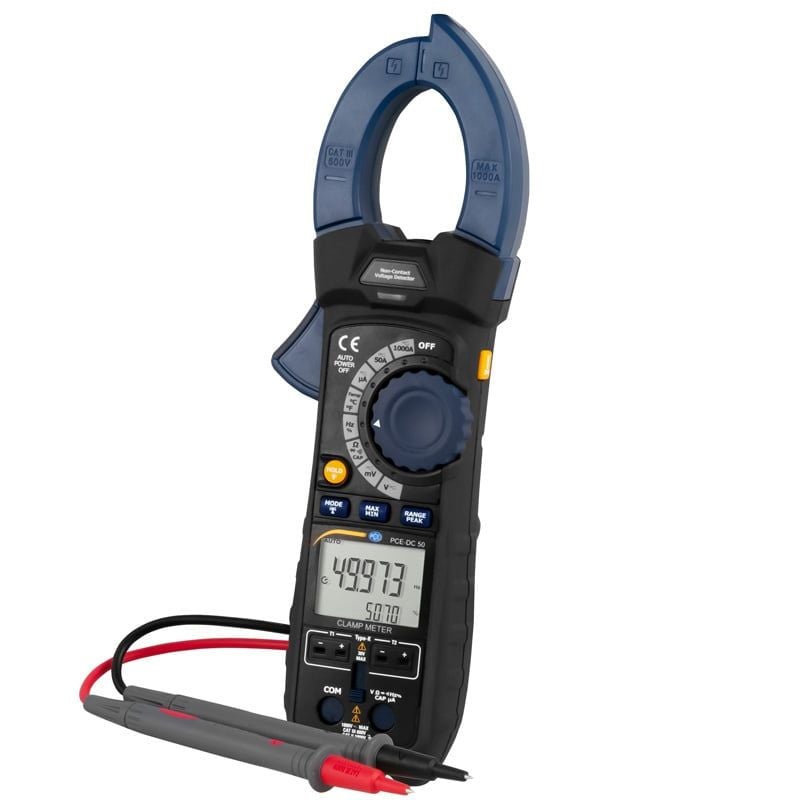

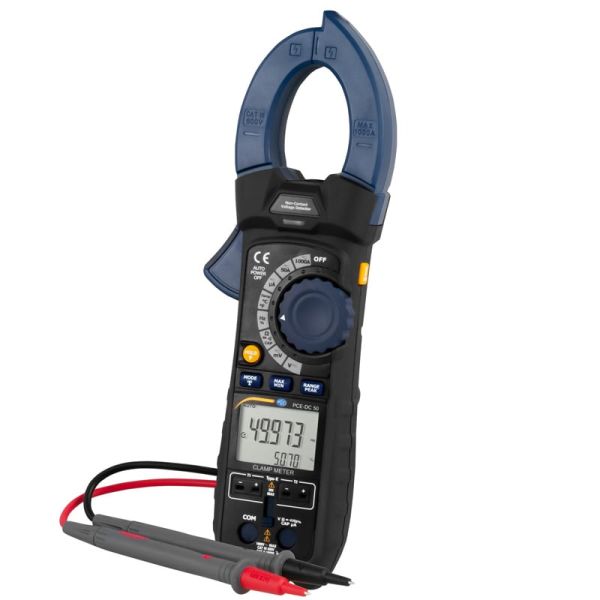

Pens ampermetre PCE-DC 50, 1000 A AC/DC’ye kadar olan akımların ölçümü için
kullanılan bir ölçüm cihazıdır. Pens ampermetre ile akım ölçümünün yanı sıra
test voltajı, frekans, görev döngüsü, direnç, süreklilik testi, kapasitör ve
diyot ölçümleri de gerçekleştirilebilir. 48 mm pens açıklığı ile büyük kesitli
kablolarda da ölçüm yapılabilir. NCVD fonksiyonu sayesinde ölçüm pensini
kullanarak kabloya voltaj uygulanıp uygulanmadığını temas etmeden kontrol etmek
mümkündür.

Pens ampermetrede bulunan entegre Bluetooth arayüzü aracılığıyla bilgisayar ya
da akıllı telefon ile bağlantı kurulabilir. Böylece, ölçüm verileri kaydedilip
analiz edilebilir. Bilgisayarda pens ampermetreyi bağlamak için Bluetooth
arayüzünün olmaması ihtimaline karşı teslimat içeriğinde uygun bir Bluetooth
adaptörü yer alır.

Pens ampermetrenin önemli bir diğer özelliği de sıcaklıkları ölçebilmesidir.
İki K tipi termokupl cihaza bağlanabilir ve aynı anda okunabilir. 1000 °C’ye
kadar olan sıcaklıklar ölçülebilir. Pens ampermetrenin gövdesi, kauçuk kaplama
ile kaplanmış sağlam plastikten yapılmıştır. Kauçuk kaplama, cihazın darbelere
karşı dayanıklı olmasını sağlar.

Özellikler: - 2 Hz örnekleme hızı
- Ölçüm soketlerinde kapak
- AC A ve AC V ölçümü
- Bluetooth arayüzü
- Maks. 48 mm kablo çapı
- 2 termokupl aracılığıyla sıcaklık ölçümü
- Otomatik kapanma
- Temassız voltaj tespiti

Teknik Bilgiler: Akım Ölçümü DC A
Ölçüm Aralığı Çözünürlük Hassasiyet (ölçüm değerinin)
500 μA 0.01 μA ± (1% + 6 dijit)
5000 μA 0.1 μA ± (1% + 6 dijit)
50 A 0.01 A ± (2.5% + 5 dijit)
1000 A 0.1 A ± (2.5% + 30 dijit)

Akım Ölçümü AC A
Ölçüm Aralığı Çözünürlük Hassasiyet (ölçüm değerinin)
500 μA 0.01 μA ± (1.5% + 30 dijit)
5000 μA 0.1 μA ± (1.5% + 30 dijit)
50 A 0.01 A ± (2.5% + 30 dijit)
1000 A 0.1 A ± (2.8% + 30 dijit)

Not: AC A ölçümleri için belirtilen hassasiyet, ölçüm aralığının %5 ila %100’ü
arasındaki aralığı ifade eder.

Direnç Ölçümü
Ölçüm Aralığı Çözünürlük Hassasiyet (ölçüm değerinin)
500 Ω 0.01 ± (1% + 9 dijit)
5 kΩ 0.0001 ± (1% + 5 dijit)
50 kΩ 0.001 ± (1% + 5 dijit)
500 kΩ 0.01 ± (1% + 5 dijit)
5 MΩ 0.0001 ± (3% + 10 dijit)
50 MΩ 0.001 ± (3.5% + 10 dijit)

Voltaj Ölçümü DC V
Ölçüm Aralığı Çözünürlük Hassasiyet (ölçüm değerinin)
500 mV 0.01 mV ± (0.1% + 8 dijit)
5 V 0.0001 V ± (0.1% + 4 dijit)
50 V 0.001 V ± (0.1% + 4 dijit)
500 V 0.01 V ± (0.1% + 4 dijit)
600 V 0.1 V ± (0.5% + 4 dijit)

Voltaj Ölçümü AC V (50 Hz ... 1000 Hz)
Ölçüm Aralığı Çözünürlük Hassasiyet (ölçüm değerinin)
500 mV 0.01 mV ± (0.8% + 9 dijit) (50 Hz / 60
Hz'de)
5 V 0.0001 V ± (1% + 30 dijit)
50 V 0.001 V ± (1% + 30 dijit)
500 V 0.01 V ± (1% + 30 dijit)
600 V 0.1 V ± (1% + 30 dijit)

Not: AC V ölçümleri için belirtilen hassasiyet, ölçüm aralığının %5 ila %100’ü
arasındaki aralığı ifade eder.

Kapasite Ölçümü
Ölçüm Aralığı Çözünürlük Hassasiyet (ölçüm değerinin)
500 nF 0.01 ± (3.5% + 40 dijit)
5000 nF 0.1 ± (3.5% + 10 dijit)
50 μF 0.001 ± (3.5% + 10 dijit)
500 μF 0.01 ± (3.5% + 10 dijit)
5mF 0.0001 ± (5% + 10 dijit)

Frekans Ölçümü
Ölçüm Aralığı Çözünürlük Hassasiyet (ölçüm değerinin)
50 Hz 0.001 ± (0.3% + 2 dijit)
500 Hz 0.01 ± (0.3% + 2 dijit)
5 kHz 0.0001 ± (0.3% + 2 dijit)
50 khz 0.001 ± (0.3% + 2 dijit)
500 kHz 0.01 ± (0.3% + 2 dijit)
5 Mhz 0.0001 ± (0.3% + 2 dijit)
10 Mhz 0.001 ± (0.3% + 2 dijit)

Görev Döngüsü
Ölçüm Aralığı Çözünürlük Hassasiyet (ölçüm değerinin)
5% ... 95% 0.1 ± (1% + 2 dijit) (ölçüm değerinin)

Darbe genişliği: 100 μs ... 100 ms
Frekans: 10 Hz ... 10 kHz

Sıcaklık
Ölçüm Aralığı Çözünürlük Hassasiyet (ölçüm değerinin)
-100 °C ... 1000 °C 0.1 ± (1% + 2.5 °C)

Genel Teknik Özellikler
İletken Çapı Maks. 48 mm

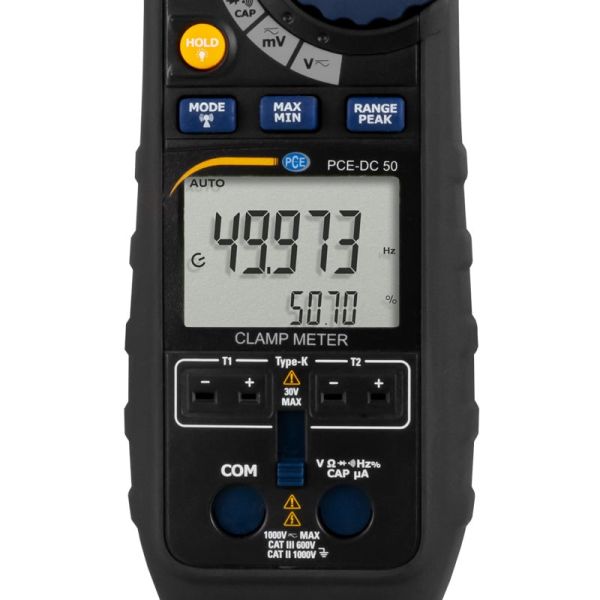

Ekran İki satırlı 50.000 dijit
Süreklilik Testi 50 Ohm / < 50 mA
Diyot Testi 0.3 mA / 2.8 V DC
Pil Göstergesi Pil seviyesi düşük olduğunda pil sembolü
Ölçüm Aralığının Aşılması OL, ölçüm aralığı aşıldığında
Örnekleme Hızı 2 Hz
Arayüz Bluetooth
Peak Algılama > 1 ms
Termokupl K tipi
Sigorta 500 mA seramik seri
AC Bant Genişliği (AC A / AC 50 Hz ... 400 Hz
V)
AC Ölçümü True RMS
Çevre Koşulları 5 °C ... 40 °C, 31°C’de maks. %80 n.o
Depolama Koşulları -20 °C ... 60 °C, maks. %80
n.o
Güç Kaynağı 9 V blok pil
Otomatik Kapanma Yaklaşık 30 dakika sonra
Boyut (W x H x D) 230 x 76 x 40 mm
Ağırlık 315 g
Güvenlik IEC 1010-1 (2001):
EN 61010-1 (2001)
CAT III 600V
CAT II 1000V
Kirlilik derecesi 2

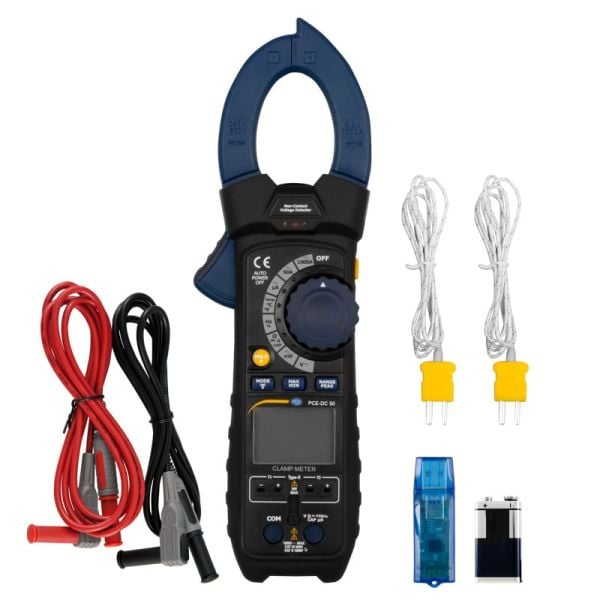

Teslimat İçeriği: 1 x Pens Ampermetre PCE-DC 50
1 x Ölçüm Ucu Seti
1 x Yazılım
1 x Bluetooth Adaptörü
2 x K Tipi Termokupl
1 x 9 V Blok Pil
1 x Taşıma Çantası
