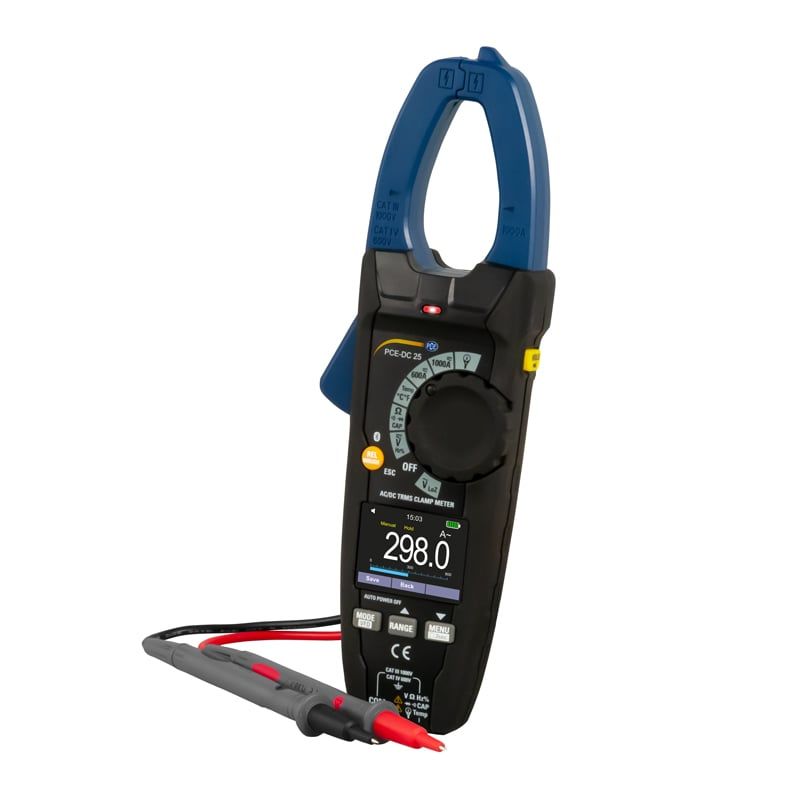

PCE-DC 25 Pens Ampermetre
Ürüne Genel Bakış :
Pens Ampermetre PCE-DC 25
Bluetooth arayüzü / 0 … 1000 A AC/DC akım ölçümü / Sıcaklık ölçümü / NCV testi /
34 mm pens ağzı /3 Hz’lik ölçüm hızı / İsteğe bağlı olarak 3000 A AC için
Rogowski bobini ile genişletilebilir / Otomatik kapanma

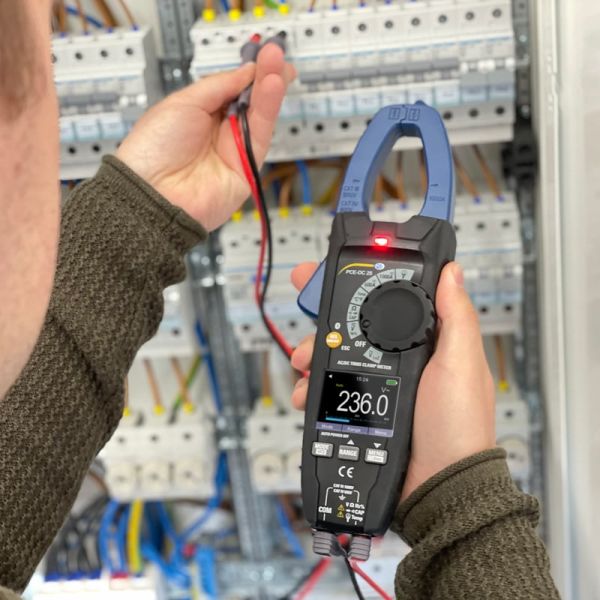

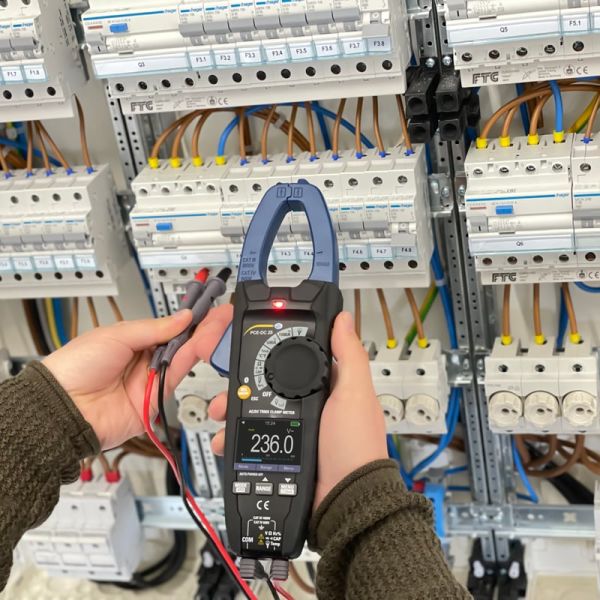

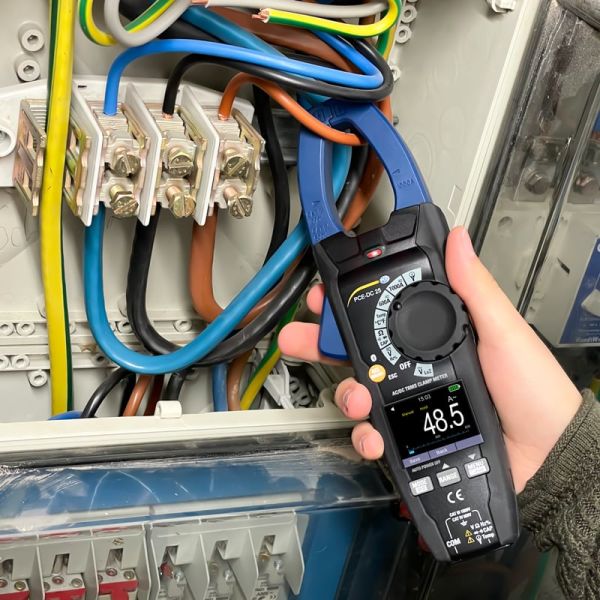

Pens ampermetre PCE-DC 25’in 0 … 1000 A AC/DC ölçüm aralığı bulunur. Akım ölçümü cihazdaki pens kullanılarak endüktif olarak yapılır. Çapı 32 mm’ye kadar olan besleme hatları bağlanabilir. Opsiyonel Rogowski bobini ile cihazın ölçüm aralığı 3000 A AC’ye çıkarılabilir. Cihazın akım ölçümü için alt fonksiyonları bulunur. Cihaz ile ani akım ölçümü de yapılabilir. Bu, havalandırma sistemlerine monte edilmiş motorlar açıldıklarında yüksek akım gerektirdiği için önemli bir fonksiyondur.

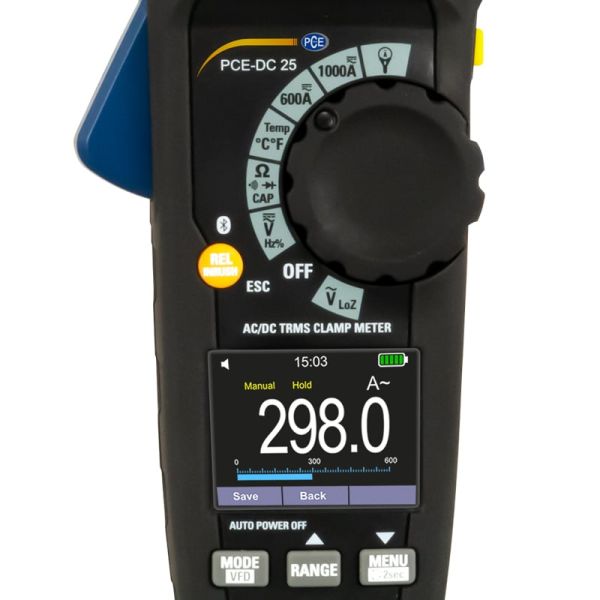

Ani akım ölçümünün yanı sıra 0 … 1000 V AC/DC aralığında voltaj, direnç, frekans ve kapasite ölçümleri de yapılabilir. Fonksiyonlar, çevirmeli seçici anahtar kullanılarak ayarlanabilir. NCV fonksiyonu ile voltaj yokluğu temassız belirlenebilir. 150 V AC’lik bir voltaj uygulandığında bu kırmızı LED ile belirtilir. Bu fonksiyon, çevirmeli seçici anahtar kullanılarak seçilen her ölçüm için geçerlidir. Kırmızı LED, ölçüm noktasının en iyi şekilde aydınlatılmasını sağlamak için cihaza entegre edilmiştir.
Pens ampermetre PCE-DC 25, Bluetooth aracılığıyla bir Android ya da iOS cihaza bağlanabilir. Ücretsiz uygulama ile ölçüm değerleri görüntülenebilir, kaydedilebilir ve daha fazla işlenebilir. Bu nedenle cihaz, çok yönlü fonksiyonları ile pek çok ölçüm görevini kapsar.
Ürünün Genel Özellikleri :
- Ölçüm aralığı: 0 … 1000 A AC/DC
- Bluetooth arayüzü
- Ani akım ölçümü
- Temassız voltaj ölçüm fonksiyonu
- Renkli LCD ekran
- Opsiyonel ISO sertifikası
Ürünün Teknik Özellikleri :
DC Voltaj | ||
Ölçüm Aralığı | 600.0 mV DC | |
Çözünürlük | 0.1 mV DC | |
Hassasiyet | ±(0.5 % + 8 dijit) | |
Ölçüm Aralığı | 6.000 V DC | |
Çözünürlük | 0.001 V DC | |
Hassasiyet | ±(1.5 % + 5 dijit) | |
Ölçüm Aralığı | 60.00 V DC | |
Çözünürlük | 0.01 V DC | |
Hassasiyet | ±(1.5 % + 5 dijit) | |
Ölçüm Aralığı | 600.0 V DC | |
Çözünürlük | 0.1 V DC | |
Hassasiyet | ±(1.5 % + 5 dijit) | |
Ölçüm Aralığı | 1000 V DC | |
Çözünürlük | 1 V | |
Hassasiyet | ±(1.5 % + 5 dijit) | |
Giriş Empedansı | >10 MΩ | |
Aşırı Voltaj Koruması | 1000 V AC/DC | |
AC Voltaj | ||
Ölçüm Aralığı | 6.000 V AC | |
Çözünürlük | 0.001 V AC | |
Hassasiyet | ±(1.5 % + 5 dijit) | |
Ölçüm Aralığı | 60.00 V AC | |
Çözünürlük | 0.01 V AC | |
Hassasiyet | ±(1.5 % + 5 dijit) | |
Ölçüm Aralığı | 600.0 V AC | |
Çözünürlük | 0.1 V AC | |
Hassasiyet | ±(1.5 % + 5 dijit) | |
Ölçüm Aralığı | 1000 V AC | |
Çözünürlük | 1 V AC | |
Hassasiyet | ±(1.5 % + 5 dijit) | |
Peak Değeri (PEAK) Hassasiyeti | ±10 % | |
Peak Değeri (PEAK) Tepki Süresi | 1 ms | |
Giriş Empedansı | >10 MΩ | |
Aşırı Voltaj Koruması | 1000 V AC/DC | |
Hassasiyet, sinüs dalgası ile 10 … 100% ölçüm aralığı için geçerlidir | ||
Alçak Geçiren Filtre (Düşük Empedans) | ||
(50 … 400 Hz) | ||
Ölçüm Aralığı | 6.000 V AC | |
Çözünürlük | 0.001 V AC | |
Hassasiyet | ±(3.0 % + 40 dijit) | |
Ölçüm Aralığı | 60.00 V AC | |
Çözünürlük | 0.01 V | |
Hassasiyet | ±(3.0 % + 40 dijit) | |
Ölçüm Aralığı | 300.0 V AC | |
Çözünürlük | 0.1 V | |
Hassasiyet | ±(3.0 % + 40 dijit) | |
Giriş Empedansı | >300 kΩ | |
Aşırı Voltaj Koruması | 1000 V AC/DC | |
Hassasiyet, sinüs dalgası ile 10 … 100% ölçüm aralığı için geçerlidir | ||
DC voltajlı AC |
||
Ölçüm Aralığı | 6.000 V AC | |
Çözünürlük | 0.001 V AC | |
Hassasiyet | ±(2.5 % + 20 dijit) | |
Ölçüm Aralığı | 60.00 V AC | |
Çözünürlük | 0.01 V AC | |
Hassasiyet | ±(2.5 % + 20 dijit) | |
Ölçüm Aralığı | 600.0 V AC | |
Çözünürlük | 0.1 V AC | |
Hassasiyet | ±(2.5 % + 20 dijit) | |
Ölçüm Aralığı | 1000 V AC | |
Çözünürlük | 1 V AC | |
Hassasiyet | ±(2.5 % + 20 dijit) | |
Giriş Empedansı | >10 MΩ | |
Doğru Akım | ||
Ölçüm Aralığı | 600.0 A DC | |
Çözünürlük | 0.1 A DC | |
Hassasiyet | ±(2.5 % + 5 dijit) | |
Ölçüm Aralığı | 1000 A DC | |
Çözünürlük | 1 A DC | |
Hassasiyet | ±(2.8 % + 5 dijit) | |
Aşırı Voltaj Koruması | 1000 A DC | |
Alternatif Akım |
||
Ölçüm Aralığı | 600.0 A AC | |
Çözünürlük | 0.1 A AC | |
Hassasiyet | ±(2.5 % + 5 dijit) | |
Ölçüm Aralığı | 1000 A AC | |
Çözünürlük | 1 A AC | |
Hassasiyet | ±(2.8 % + 5 dijit) | |
Aşırı Voltaj Koruması | 1000 A AC/DC | |
Esnek Akım Pensi |
||
Ölçüm Aralığı | 30.00 A AC | |
Çözünürlük | 0.01 A AC | |
Hassasiyet | ±(3.0 % + 5 dijit) | |
Ölçüm Aralığı | 300.0 A AC | |
Çözünürlük | 0.1 A AC | |
Hassasiyet | ±(3.0 % + 5 dijit) | |
Ölçüm Aralığı | 3000 A AC | |
Çözünürlük | 1 A AC | |
Hassasiyet | ±(3.0 % + 5 dijit) | |
Aşırı Voltaj Koruması | 3000 A AC/DC | |
Hassasiyet, sinüs dalgası ile 10 … 100% ölçüm aralığı için geçerlidir | ||
Direnç | ||
Ölçüm Aralığı | 600.0 Ω | |
Çözünürlük | 0.1 Ω | |
Hassasiyet | ±(1.0 % + 10 dijit) | |
Ölçüm Aralığı | 6.000 kΩ | |
Çözünürlük | 0.001 kΩ | |
Hassasiyet | ±(1.5 % + 5 dijit) | |
Ölçüm Aralığı | 60.00 kΩ | |
Çözünürlük | 0.01 kΩ | |
Hassasiyet | ±(1.5 % + 5 dijit) | |
Ölçüm Aralığı | 600.0 kΩ | |
Çözünürlük | 0.1 kΩ | |
Hassasiyet | ±(1.5 % + 5 dijit) | |
Ölçüm Aralığı | 6.000 MΩ | |
Çözünürlük | 0.001 MΩ | |
Hassasiyet | ±(2.5 % + 5 dijit) | |
Ölçüm Aralığı | 60.00 MΩ | |
Çözünürlük | 0.01 MΩ | |
Hassasiyet | ±(3.5 % + 10 dijit) | |
Aşırı Voltaj Koruması | 1000 V AC/DC | |
Süreklilik Testi | ||
Sinyal | <50 Ω | |
Aşırı Voltaj Koruması | 1000 V AC/DC | |
Diyot Testi | ||
Test Akımı | <1.5 mA | |
Açık Devrede Maksimum Gerilim | 3.3 V DC | |
Frekans Ölçümü | ||
Ölçüm Aralığı | 9.999 Hz … 99.99 kHz | |
Çözünürlük | 0.01 … 10 Hz | |
Hassasiyet | ±(1.2 % + 5 dijit) | |
Aşırı Voltaj Koruması | 1000 V AC/DC | |
Hassaslık | 20 … 80 % Bir görev döngüsü ile >5 Vrms | |
Görev Döngüsü | ||
Ölçüm Aralığı | 10.0 … 90.0 % | |
Çözünürlük | 0.1 % | |
Hassasiyet | ±(1.2 % + 8 dijit) | |
Darbe Aralığı | 40 Hz … 10 kHz | |
Darbe Genliği | ±5 V (0.1 ... 100 ms) | |
Kapasite | ||
Ölçüm Aralığı | 60.00 nF | |
Çözünürlük | 0.01 nF | |
Hassasiyet | ±(4.0 % + 20 dijit) | |
Ölçüm Aralığı | 600.0 nF | |
Çözünürlük | 0.1 nF | |
Hassasiyet | ±(3.0 % + 8 dijit) | |
Ölçüm Aralığı | 6.000 µF | |
Çözünürlük | 0.001 µF | |
Hassasiyet | ±(3.0 % + 8 dijit) | |
Ölçüm Aralığı | 60.00 µF | |
Çözünürlük | 0.01 µF | |
Hassasiyet | ±(3.0 % + 8 dijit) | |
Ölçüm Aralığı | 600.0 µF | |
Çözünürlük | 1 µF | |
Hassasiyet | ±(3.0 % + 8 dijit) | |
Ölçüm Aralığı | 6000 µF | |
Çözünürlük | 1 µF | |
Hassasiyet | ±(5.0 % + 8 dijit) | |
Ölçüm Aralığı | 60.00 mF | |
Çözünürlük | 0.01 mF | |
Hassasiyet | ±(5.0 % + 20 dijit) | |
Ölçüm Aralığı | 100.0 mF | |
Çözünürlük | 0.01 mF | |
Hassasiyet | ±(5.0 % + 20 dijit) | |
Aşırı Voltaj Koruması | 1000 V AC/DC | |
Sıcaklık Ölçümü |
||
Ölçüm Aralığı | -40 … 600.0°C | |
Çözünürlük | 0.1°C | |
Hassasiyet | ±(1.5 % + 5 dijit) | |
Ölçüm Aralığı | 600 … 1000°C | |
Çözünürlük | 1°C | |
Hassasiyet | ±(1.5 % + 5 dijit) | |
Aşırı Voltaj Koruması | 1000 V AC/DC | |
Hassasiyet, sıcaklık sensörü olmayan cihaz için geçerlidir. Özellikler ±1°C ortam koşullarında geçerlidir. Ölçümün uzun bir süre devam etmesi durumunda, ölçüm değeri 2°C kadar artar. |
||
Diğer Özellikler | ||

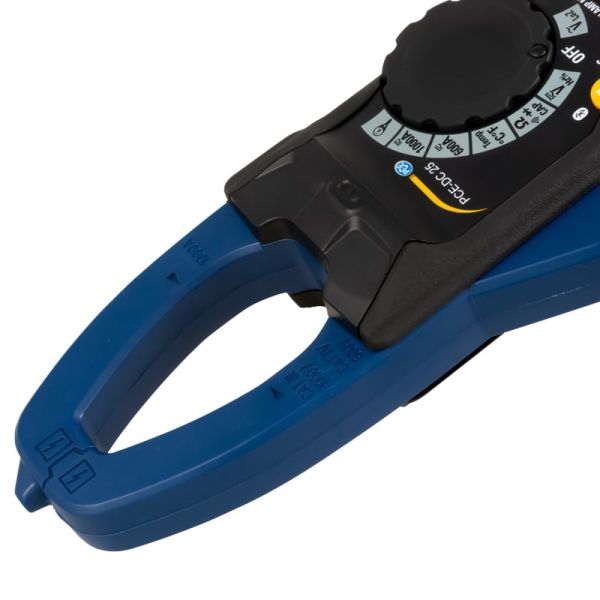

Pens Ağzı | 34 mm | |
NCV | >150 V AC | |
Ölçüm Hızı | Saniyede 3 ölçüm değeri | |
Otomatik Kapanma | 15, 30, 45, 60 dk sonra kapanır | |
Ekran | Renkli LCD ekran | |
Ölçüm Aralığı Aşıldığında | "OL” (aşırı yük) | |
Arayüz | Bluetooth | |
Maksimum Çalışma Yüksekliği | 2000 m | |
Çevre Koşulları |
31°C’de 5 … 40°C, <80 % n.o, yoğuşmasız |
|
Depolama Koşulları | -20 … 40°C, <80 % n.o, yoğuşmasız | |
Güç Kaynağı | 3 x 1.5 V AAA Pil | |
Boyut | 250 x 80 x 40 mm | |
Ağırlık | 365 g |

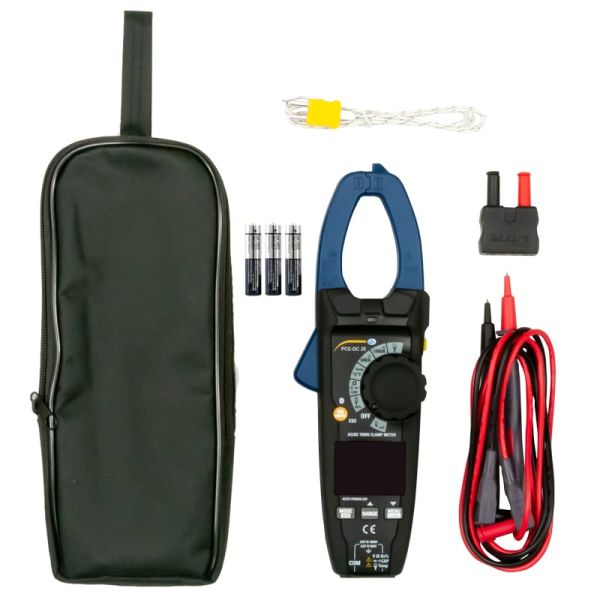

Teslimat İçeriği
1 x Pens Ampermetre PCE-DC 25,
1 x Test Ucu Çifti,
1 x K Tipi Termokupl,
1 x Termokupl Adaptörü,
3 x 1.5 V AAA Pil,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
AC AKIM ( A ) | : | 1000A |
DC AKIM ( A ) | : | 1000A |
AC VOLTAJ ( V ) | : | 1000V |
DC VOLTAJ ( V ) | : | 1000V |
