PCE-CT 80HP-FN2D5 Kalınlık Ölçüm Cihazı
Ürüne Genel Bakış:

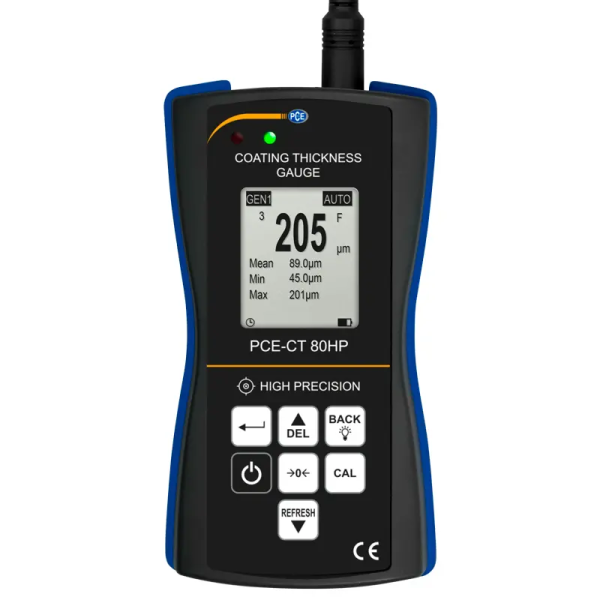

Kalınlık Ölçüm Cihazı PCE-CT 80HP-FN2D5
V oluklu sensör / 0 … 2500 µm ölçüm aralığı / Ayarlanabilir alarm sınırları / Sağlam gövde / Yazılım /
Hafıza / Yüksek hassasiyet ±(ölçüm değerinin %1.0’ı + 1 µm) / Opsiyonel ISO kalibrasyon sertifikası

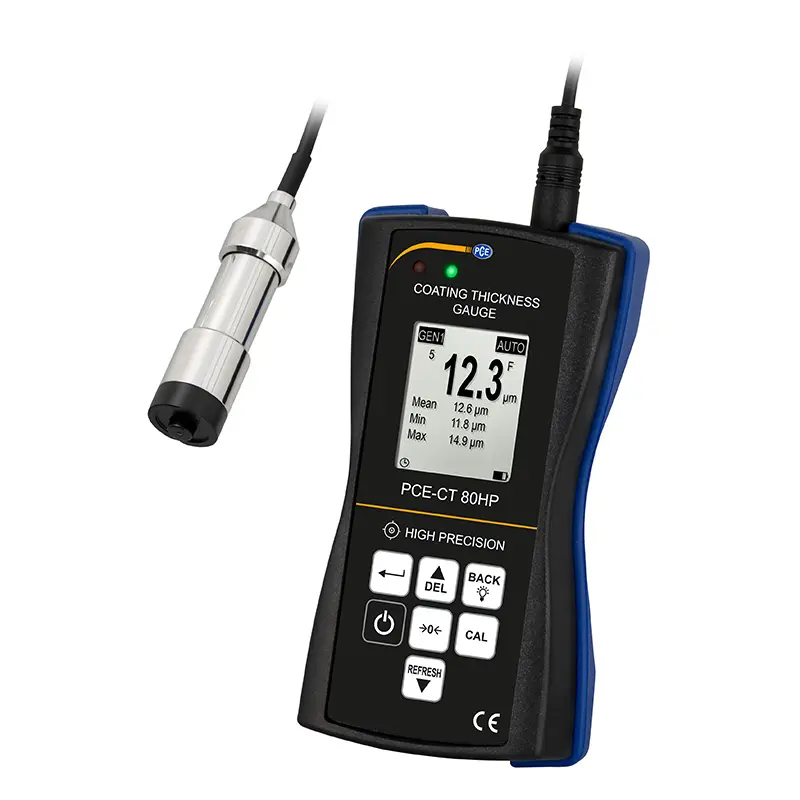

Kalınlık ölçüm cihazı PCE-CT 80HP-FN2D5, demir ve demir dışı metaller üzerindeki plastiklerin, cilaların ve diğer kaplamaların kalınlığını güvenilir bir şekilde belirleyebilir. Kalınlık ölçüm cihazı, demir içeren metallerde 0 … 2500 µm’a kadar olan ölçüm aralığı sayesinde çeşitli ölçüm görevlerini kapsar. Kalınlık ölçüm cihazı, ölçüm değerinin ±%1.0’ı + 1 µm’a varan hassasiyeti ile çok hassas bir ölçüm cihazıdır. Kalınlık ölçüm cihazının sensöründe V oluk bulunur. Bu V oluk sayesinde kalınlık ölçüm cihazı dışbükey yüzeylerde ölçüm gerçekleştirebilir. Kalınlık ölçüm cihazı, dışbükey yüzeylerin yanı sıra içbükey yüzeylerde de ölçüm gerçekleştirebilir.
Kalınlık ölçüm cihazı ile gerçekleştirilen ölçümlerde elde edilen ölçüm değerleri kalınlık ölçüm cihazının hafızasında kaydedilebilir. Kalınlık ölçüm cihazının hafıza kapasitesi 2000 ölçüm değerine kadardır. Kalınlık ölçüm cihazı ile ölçüm gerçekleştirildikten sonra ölçüm değerleri bilgisayara aktarılıp yazılım kullanılarak analiz edilebileceği gibi daha sonraki işlemler için CSV formatında dışarı aktarılabilir.
Kalınlık ölçüm cihazındaki sınır değeri alarm fonksiyonu ile hedef/gerçek aralık kaydedilebilir. Test nesnesinin kalınlık ölçüm cihazının ölçüm aralığı içerisinde olması halinde bu durum yeşil LED ile belirtilir. Ölçüm değerinin ayarlanan aralığın dışında olması halinde bu durum kırmızı LED ile belirtilir. Kalınlık ölçüm cihazı, sınır değeri alarm fonksiyonu sayesinde kalite kontrolü için giriş ve son kontrolde kullanılır.

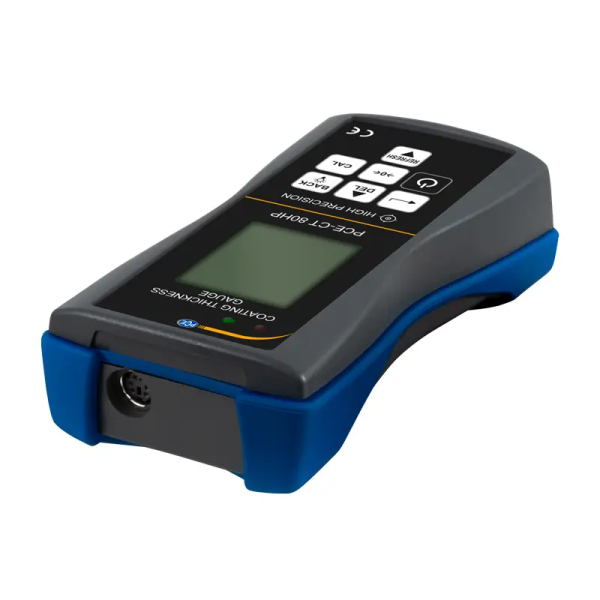

Kalınlık ölçüm cihazının gövdesi, elektronik bileşenlerin korunması için kauçuk ile kaplanmıştır. Kalınlık ölçüm cihazı PCE-CT 80HP-FN2D5 için opsiyonel ISO kalibrasyon sertifikası mevcuttur.
- Ölçüm başlıkları üzerinde pratik V oluk
- Küçük kaplamalar için yüksek hassasiyet
- Ayarlanabilir sınır değerleri
- 2000 ölçüm değeri için hafıza
- 0 … 2500 µm ölçüm aralığı
- Opsiyonel ISO kalibrasyon sertifikası
Ürünün Genel Özellikleri :
Ürünün Teknik Özellikleri :
| Ölçüm Aralığı |
Fe: 0 … 2500 µm |
|
| Folyo Kalibrasyonundan Sonra Hassasiyet | ±(Ölçüm değerinin %1.0’ı + 1 µm) | |
| Sıfırlamadan Sonra Hassasiyet | ±(Ölçüm değerinin %1.5’i + 1 µm) | |
| Prob Çapı | Ø17 mm | |
| Diğer Teknik Özellikler | ||
| Çözünürlük | 0.1 µm (<100 µm), 1 µm (>100 µm) | |
| Ölçülebilir Malzemeler | ||
| Fe Substratları: | Çelik ve demir gibi | |
| NFe Substratları: | Alüminyum ve bakır gibi | |
| Minimum Dışbükey Eğrilik Yarıçapı | 5 mm | |
| Minimum İçbükey Eğrilik Yarıçapı | 25 mm | |
| Minimum Ölçüm Yüzeyi | Ø17 mm | |
| Minimum Tabaka Kalınlığı |
0.2 mm (manyetik malzemeler üzerinde) 0.05 mm (manyetik olmayan malzemeler üzerinde) |
|
| Prob Modu |
Otomatik malzeme algılama modu (Fe + NFe) |
|
| Kalibrasyon |
Çok noktalı kalibrasyon (her grup için 1 ... 4 nokta) Sıfır noktası kalibrasyonu |
|
| Ölçüm Birimleri | µm, mm, mil | |
| Veri Aktarımı | USB 2.0 | |
| Hafıza |
Geçici ölçüm grubu (DIR modu) Otomatik kayıtlı ve maks. 2000 ölçüm değerli dört ölçüm grubu (GEN modu) |
|
| İstatistiksel Fonksiyonlar |
Ölçüm değeri sayısı, ortalama değer, minimum, maksimum, standart sapma | |
| Alarm | Ayarlanabilir üst ve alt alarm sınırları aşıldığında görüntülenir | |
| Otomatik Kapanma | Otomatik kapanma modu (3 dk.) | |
| Güç Kaynağı | 3 x 1.5 V AAA pil | |
| Ekran | 128 x 128 piksel LCD ekran | |
| Ek Gösterge | Pil durumu Hata tespiti | |
| Çevre Koşulları | 0 ... 50 °C, 20 ... 90% n.o. yoğuşmasız | |
| Depolama Koşulları | -10 ...+60 °C, 20 ... 90% n.o. yoğuşmasız | |
| Boyut | 143 x 71 x 37 mm | |
| Ağırlık | Yaklaşık 271 g (pil ve sensör ile) | |
Teslimat İçeriği:
1 x Kalınlık Ölçüm Cihazı PCE-CT 80HP-FN2D5,
3 x 1.5 V AAA Pil,
1 x Standart Folyo Seti,
1 x Kalibrasyon Plakaları (Fe ve NFe),
1 x Taşıma Çantası,
