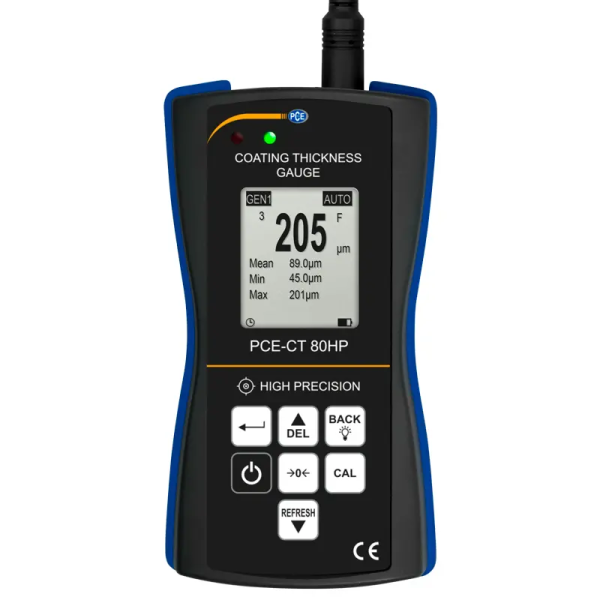

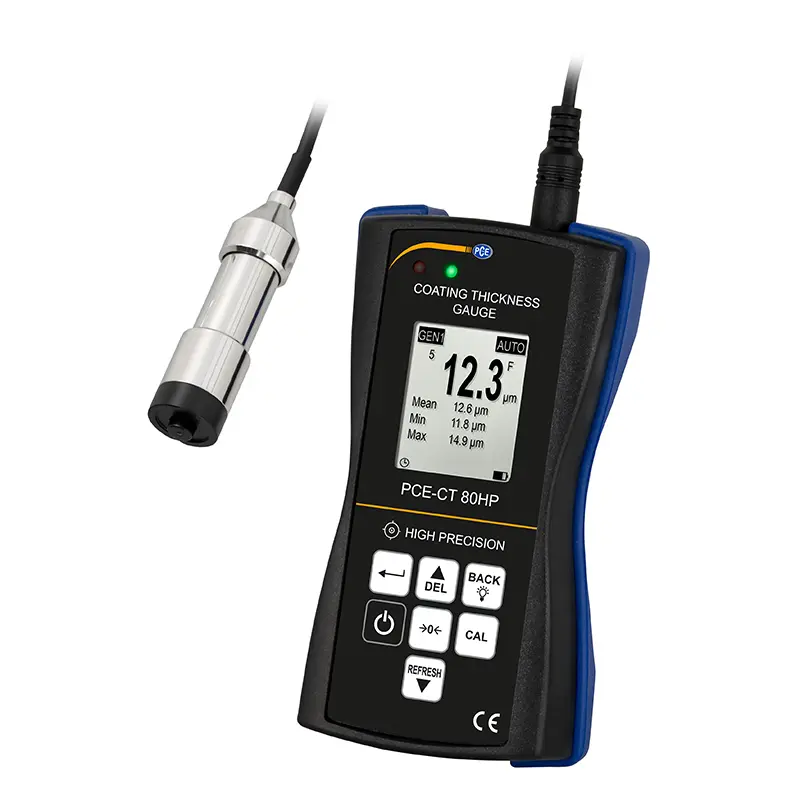

PCE-CT 80HP-FN1D5 Kalınlık Ölçüm Cihazı

Açıklama: Kaplama Kalınlığı Ölçer PCE-CT 80HP-FN1D5
V oluklu sensör / 0 … 1500 µm ölçüm aralığı / Ayarlanabilir alarm sınırları /
Sağlam gövde / Yazılım /
Hafıza / Yüksek hassasiyet ±(ölçüm değerinin %1.0’ı + 1 µm) / Opsiyonel ISO
kalibrasyon sertifikası

Kaplama kalınlığı ölçer PCE-CT 80HP-FN1D5, demir ve demir dışı metaller
üzerindeki plastiklerin, cilaların ve diğer kaplamaların kalınlığını güvenilir
bir şekilde belirleyebilir. Kaplama kalınlığı ölçer, demir içeren metallerde 0
… 1500 µm’a kadar olan ölçüm aralığı sayesinde çeşitli ölçüm görevlerini
kapsar. Kaplama kalınlığı ölçer, ölçüm değerinin ±%1.0’ı + 1 µm’a varan
hassasiyeti ile çok hassas bir ölçüm cihazıdır. Kaplama kalınlığı ölçerin
sensöründe V oluk bulunur. Bu V oluk sayesinde kaplama kalınlığı ölçer dışbükey
yüzeylerde ölçüm gerçekleştirebilir. Kaplama kalınlığı ölçer, dışbükey
yüzeylerin yanı sıra içbükey yüzeylerde de ölçüm gerçekleştirebilir.

Kaplama kalınlığı ölçer ile gerçekleştirilen ölçümlerde elde edilen ölçüm
değerleri boya kalınlığı ölçüm cihazının hafızasında kaydedilebilir. Kaplama
kalınlığı ölçerin hafıza kapasitesi 2000 ölçüm değerine kadardır. Kaplama
kalınlığı ölçer ile ölçüm gerçekleştirildikten sonra ölçüm değerleri
bilgisayara aktarılıp yazılım kullanılarak analiz edilebileceği gibi daha
sonraki işlemler için CSV formatında dışarı aktarılabilir.

Kaplama kalınlığı ölçerdeki sınır değeri alarm fonksiyonu ile hedef/gerçek
aralık kaydedilebilir. Test nesnesinin kaplama kalınlığı ölçerin ölçüm aralığı
içerisinde olması halinde bu durum yeşil LED ile belirtilir. Ölçüm değerinin
ayarlanan aralığın dışında olması halinde bu durum kırmızı LED ile belirtilir.
Kaplama kalınlığı ölçer, sınır değeri alarm fonksiyonu sayesinde kalite
kontrolü için giriş ve son kontrolde kullanılır.

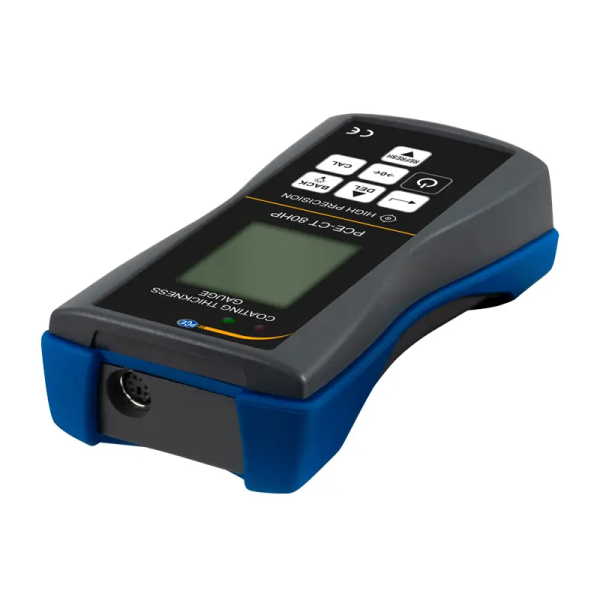

Kaplama kalınlığı ölçerin gövdesi, elektronik bileşenlerin korunması için
kauçuk ile kaplanmıştır. Kaplama kalınlığı ölçer PCE-CT 80HP-FN1D5 için
opsiyonel ISO kalibrasyon sertifikası mevcuttur.

Özellikler: - Ölçüm başlıkları üzerinde pratik V oluk
- Küçük kaplamalar için yüksek hassasiyet
- Ayarlanabilir sınır değerleri
- 2000 ölçüm değeri için hafıza
- 0 … 1500 µm ölçüm aralığı
- Opsiyonel ISO kalibrasyon sertifikası

Teknik Bilgiler: Ölçüm Aralığı Fe: 0 … 1500 µm
NFe: 0 … 1500 µm


Folyo Kalibrasyonundan Sonra ±(Ölçüm değerinin %1.0’ı + 1 µm)
Hassasiyet
Sıfırlamadan Sonra Hassasiyet ±(Ölçüm değerinin %1.5’i + 1 µm)
Prob Çapı Ø17 mm

Diğer Teknik Özellikler
Çözünürlük 0.1 µm (<100 µm), 1 µm (>100 µm)
Ölçülebilir Malzemeler
Fe Substratları: Çelik ve demir gibi
NFe Substratları: Alüminyum ve bakır gibi
Minimum Dışbükey Eğrilik Yarıçapı 5 mm
Minimum İçbükey Eğrilik Yarıçapı 25 mm
Minimum Ölçüm Yüzeyi Ø17 mm
Minimum Tabaka Kalınlığı 0.2 mm (manyetik malzemeler üzerinde)
0.05 mm (manyetik olmayan malzemeler üzerinde)

Prob Modu Otomatik malzeme algılama modu (Fe + NFe)
Mıknatıs modu (Fe)
Girdap akımı (Eddy) modu (NFe)


Kalibrasyon Çok noktalı kalibrasyon (her grup için 1 ... 4
nokta)
Sıfır noktası kalibrasyonu

Ölçüm Birimleri µm, mm, mil
Veri Aktarımı USB 2.0
Hafıza Geçici ölçüm grubu (DIR modu)
Otomatik kayıtlı ve maks. 2000 ölçüm değerli dört
ölçüm grubu (GEN modu)

İstatistiksel Fonksiyonlar Ölçüm değeri sayısı, ortalama değer, minimum,
maksimum, standart sapma

Alarm Ayarlanabilir üst ve alt alarm sınırları
aşıldığında görüntülenir

Otomatik Kapanma Otomatik kapanma modu (3 dk.)
Güç Kaynağı 3 x 1.5 V AAA pil
Ekran 128 x 128 piksel LCD ekran
Ek Gösterge Pil durumu Hata tespiti

Çevre Koşulları 0 ... 50 °C, 20 ... 90% n.o. yoğuşmasız
Depolama Koşulları -10 ...+60 °C, 20 ... 90% n.o. yoğuşmasız
Boyut 143 x 71 x 37 mm
Ağırlık Yaklaşık 271 g (pil ve sensör ile)

Teslimat İçeriği: 1 x Kaplama Kalınlığı Ölçer PCE-CT 80HP-FN1D5,
3 x 1.5 V AAA Pil,
1 x Standart Folyo Seti,
1 x Kalibrasyon Plakaları (Fe ve NFe),
1 x Taşıma Çantası,
