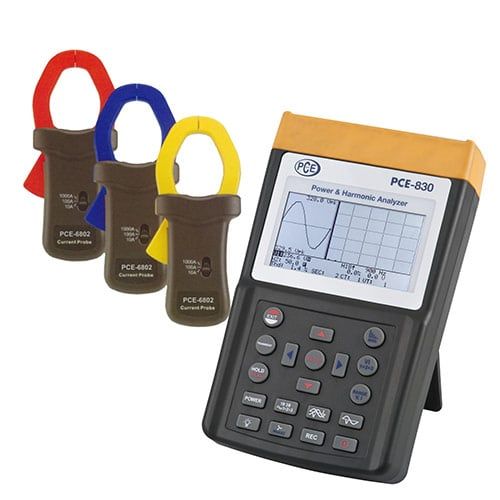

PCE-830-2 Enerji Ölçer

- 3 faz / 4 kondüktör, 3 faz / 3 kondüktör, 1 faz/
  2 kondüktör, 1 faz / 3 kondüktör elektrik
  şebekesi analizi
- Gerçek efektif değer ölçümü (V 123 e I 123 )
- Aktif güç ölçümü (W, KW, MW, GW)
- Görünen ve reaktif güç ölçümü (KVA, KVAR)
- Güç faktörü (PF) , faz açısı (Φ)
- Enerji ve çalışma ölçümü (Wh, KWh, KVARh,
  PFh)
- 0,1 mA'dan 3000 A'ya akım ölçümü, örneğin
  bir fabrikanın güç rezervi ihtiyacını analiz
  yapmaya imkan tanır
- 35 parametreye kadar simultane gösteren
  geniş LCD ekran (3P4W [=3 faz/4 konduktör])
- CT koşulları (1'den 600'e) ve PT (1'den 3000'e)
  programlanabilir
- Akım dalgalanmalarını ve aşırı voltajı gösterm
- 512 KB hafıza, programlanabilir kayıt aralığı
  (ölçüm kotası 2'den 3000 saniyeye, 3 faz / 4
  kondüktör sistemi kullanıldığında 17,470
  değer)
- Dalgalanma biçimini, verim parametrelerini ve
  harmonik bozulmaları gösterme
- Aydınlatmalı nokta matrisli LCD geniş ekran
- Ortalama güç (AD en W, KW, MW)

- Maksimum güç (MD en W, KW, MW),
  ayarlanabilir periyod ile
- 99 eğri dizisine kadar harmonik bozulmaların
  analizi
- 50º 'ye harmonik dalga biçimini ekranda
  gösterme
- Maksimum değer ile birlikte dalga biçimini
  gösterme (1024 ölçüm değeri / periyot)
- Mutlak distorsiyon analizi (%THD-F)
- 3 fazlı sistem parametrelerinin grafik denge
  diyagramı
- Programlanabilir eşik ile (%) 28 transiente
  kadar tespit (zaman ve döngü)
- Asimetrik akım veya gerilimin 3 fazla ilişkisi
  (VUR)
- Asimetrik akým veya gerilimin 3 fazlı faktörü
  (d0%, d2%)
- ISO kalibrasyon imkanı
- Optik olarak yalıtılmış USB giriþ
- Veri kaydı için takvim ve zaman ayarlayıcı
- Pensli ampermetre için elektrik kondüktörü
  maksimum çapı: PCE-6802 ca. 55 mm

Ölçüm Değerleri

Ölçüm Aralığı / Çözünürlük / Hassasiyet

PCE-830 + PCE-6801
AC Watt (50 veya 60 Hz, PF 0,5'den 1'e kadar)

5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W
1,000 ... 9,999 kW / 0,001kW / ±1% ±8 W
10,00 ... 99,99 kW / 0,01kW / ±1% ±80 W
100,0 ... 999,9 kW / 0,1kW / ±1% ±0,8 kW
1000 ... 9999 kW / 1kW / ±1% ±8 kW

PCE-830 + PCE-6801
AC Akım (50 veya 60 Hz, ölçüm aralığının otomatik seçim, TRMS)

0,04 A ... 1 A / 0,001 A / ±0,5% ±0,05 A
0,4 A ... 10,0 A / 0,01 A / ±0,5% ±0,05 A
4 A ... 100,0 A / 0,1 A / ±1,0% ±0,5 A

AC Gerilim (50 veya 60 Hz, TRMS)

20,0 ... 500,0 V / 0,1 V / ±0,5 % ±5 dijit
(topraklamaya karşı faz)
20,0 ... 600,0 V / 0,1 V / ±0,5 % ±5 dijit
(faza karşı faz)

AC Geriliminin Harmonik Bozulmaları

1 ... 20º / 0,1 % / ±1,0 %
21 ... 49º / 0,1 % / 4 % ölçüm değerinin ±2,0 %
50 ... 99º / 0,1 % / 6 % ölçüm değerinin ±2,0 %

PCE-830 + PCE-6801
AC Akımında % olarak Harmonikler

1 ... 20º / 0,1 % / ölçüm dedeğerinin ±0,2 % ,
±1,0 %
11 ... 20º / 0,1 % / ±2 % ölçüm değerinin, ±1,0 %
21 ... 50º (A)/ 0,1 % / ±5 %  ölçüm değerinin, ±1,0 %
21 ... 50º (mA)/ 0,1 % / ±10 %  ölçüm değerinin, ±1,0 %
51 ... 99º / 0,1 % / ±35 %  ölçüm değerinin,
±1,0 %

PCE-830 + PCE6801
Güç Faktörü (PF)

0,00 ... 1,00 / 0,01 / ±0,04

PCE-830 + PCE6801
Faz Açısı (Phi)

-180° ... 180° / 0,1° / ±1°

PCE-830 + PCE-6801
Toplam Harmonik Bozulma

0,0 ... 20,0 % / 0,1 % / ±1 %
20,0 ... 100 % / 0,1 % / ±3 % ölçüm değerinin, ±5 %
100 ... 999,9 % / 0,1 % / ±10 % ölçüm değerinin, ±10 %

AC Akım ve Gerilimde Maksimum Ölçüm

50 Hz / 19 uS / ±5 % ±30 dijit
60 Hz / 16 uS / ±5 % ±30 dijit

Gerilim ve Ac Akımında Tepe Değeri Ölçümü

1,00 ... 99,99 / 0,01 / ±5 % ±30 dijit

Otomatik Modda Frekans Aralığı

45 ... 65 Hz / 0,1 Hz / 0,1 Hz

Hafıza

512 kB (geçici bellek değildir) 1 faz / 2 kondüktörle yapılan ölçüm için maksimum 52.420 ölçüm değeri

Arabirim

USB (optik yalıtılmış)

Yazılım ve Veri Kablosu

Her ikisi de gönderime dahil, Windows 2000, XP, ME'ye uygun

Ekran

Aydınlatmalı ekran, noktalı matris LCD

Güç Kaynağı

8 x 1,5 V AA (Minyon)

Boyut

257 x 155 x 57 mm

Ağırlık

1160 gr.

Çevre Koşulları

Maksimum % 85 bağıl nem / -10 ... +50 ºC

Koruma Çeşidi / Standartlar

IEC 61010, 600 V/CAT III
