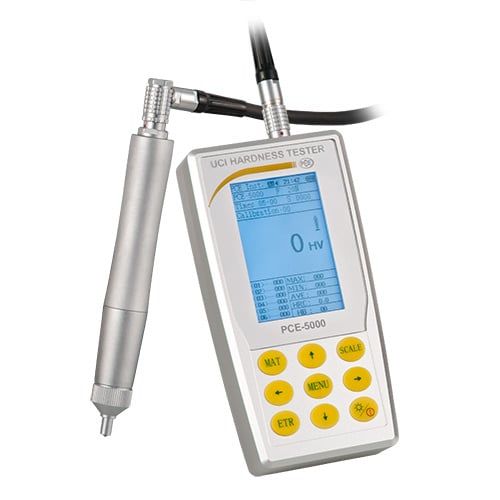

PCE-5000 Ultrasonik Sertlik Ölçüm Cihazı

Açıklama: Ultrasonik Sertlik Ölçüm Cihazı PCE-5000
Ultrasonik temas empedansı yöntemi / Ulaşılması zor yerlerde ölçüm / Sağlam
tasarım /
Arka aydınlatmalı LCD ekran / Metal nesnelerde tahribatsız ölçüm

Ultrrasonik sertlik ölçüm cihazı PCE-5000, 1961 yılında tescil edilen bir
patente dayanan bir ölçüm cihazıdır. Ultrasonik sertlik ölçüm cihazı ile
sertlik ölçümü, yay üzerinde duran bir elmas tarafından tetiklenir. Ultrasonik
sertlik ölçüm cihazı, tasarımı ve ölçüm yöntemi sayesinde metalik nesneler
üzerinde basit ve tahribatsız ölçüm yapılmasını sağlayan bir ölçüm cihazıdır.
Ultrasonik sertlik ölçüm cihazı, çeşitli parçalar üzerinde ölçüm
gerçekleştirilmesini sağlar. Ultrasonik sertlik ölçüm cihazı, yaygın olarak
kullanılan Rockwell, Brinell ve Vickers sertlik dereceleri gibi farklı ölçüm
birimlerini ölçmek üzere programlanmıştır. Ultrasonik sertlik ölçüm cihazında
RS-232 arayüzü bulunduğundan sertlik ölçüm cihazı bilgisayara bağlanabilir.
Böylece, ölçüm verileri okunabilir ya da yazdırılabilir.

Ultrasonik sertlik ölçüm cihazı PCE-5000 aşırı değerlerin (maksimum ve minimum)
yanı sıra ortalama değeri de ölçtüğünden ölçüm verilerine ilişkin genel bir
bilgi edinilebilir. Ölçümün farklı ölçüm noktalarında gerçekleştirilmesi
durumunda bu ölçümlerin ortalama değeri ölçümden sonra ultrasonik sertlik ölçüm
cihazı tarafından otomatik olarak hesaplanır. Ultrasonik sertlik ölçüm cihazı,

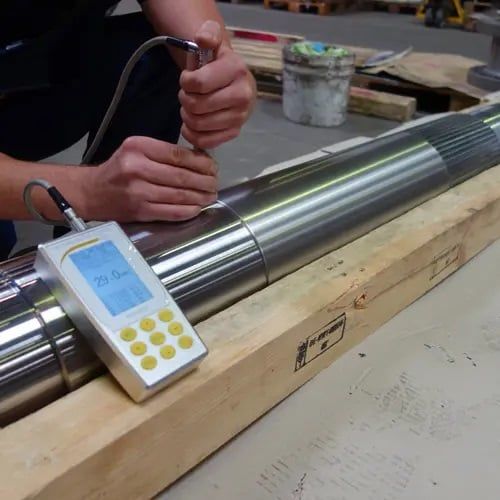

tasarımı sayesinde erişilmesi zor yerlerde basit ölçümler gerçekleştirilmesini
ve bu ölçümlere ilişkin sonuçların grafik ekranda kolay bir şekilde okunmasını
sağlar. Ultrasonik sertlik ölçüm cihazının kalibrasyon seçeneği ile kullanıcı,
kullanımdan sonra ultrasonik sertlik ölçüm cihazını yeniden kalibre edebilir.
Ultrasonik sertlik ölçüm cihazının kalibrasyonu, ultrasonik sertlik ölçüm
cihazının üç aydan uzun bir süredir kullanılmadığı, çevre koşullarında önemli
bir değişik meydana geldiği ya da kalibrasyon standardında ölçüm yaparken
önemli bir sapmanın oluştuğu durumlarda yapılmalıdır.

Özellikler: - Yüksek hassasiyet
- HV, HB, HRC, HRB, HRA, MPa testi
- 1000 ölçüm grubuna kadar depolama
- Hızlı ölçüm
- Geniş LCD ekran
- Metalik malzemeler için
- Küçük bir alanda ölçüm yapma imkanı
- Ulaşılması zor yerlerde ölçüm
- Kolay kalibrasyon
- RS-232 arayüzü

Teknik Bilgiler: Ölçüm Aralığı
Rockwell 20.3 … 68.0 HRC
41.0 … 100.0 HRB
61.0 … 85.6 HRA

Brinell 76 … 618 HB
Vickers 50 … 999 HV
Çekme Mukavemeti 255 … 2180 N/mm²

Hassasiyet
Rockwell HRC ± 1.5
Brinell HB ± 3%
Vickers HV ± 3%

Genel Teknik Özellikler
Ölçüm Yöntemi Ultrasonik temas empedansı
Ölçüm Yönü 360°
Ölçüm Süresi 2 saniye
Sertlik Birimleri HRC, HV, HB, HRA, HRB, MPa

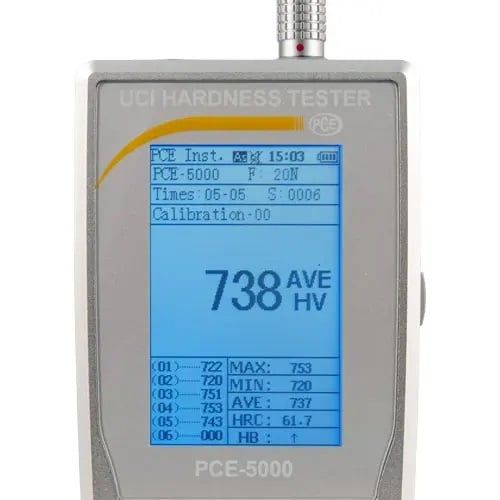

Ekran Arka aydınlatmalı grafik LCD ekran
Minimum Malzeme 2 mm
Kalınlığı
Hafıza 2000 ölçüm grubuna kadar
20 kalibrasyon setine kadar

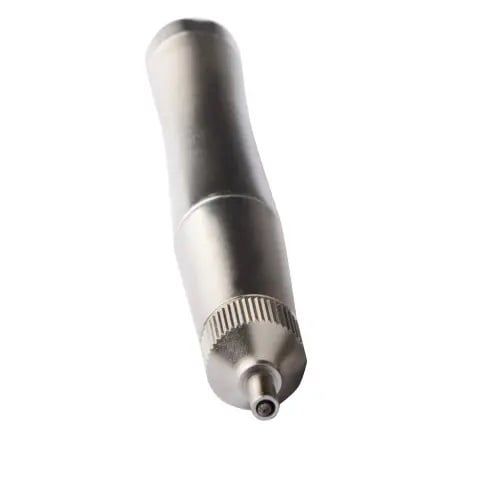

Ölçüm Probu Standart prob, 20 N test kuvveti
Kablo Uzunluğu 1.5 m
İstatistik Tek değer, minimum / maksimum, ortalama değer
Güç Kaynağı 4.2 V şarj edilebilir pil, 4800 mAh
Pil Ömrü Yaklaşık 10 saat (arka aydınlatma olmadan)
Boyut 162 x 81 x 31 mm
Çevre Koşulları -10 ... 40 °C
Depolama Koşulları -20 ... 60 °C
Bağıl Nem ≤ 85% n.o
Ağırlık Yaklaşık 755 g (prob dahil)

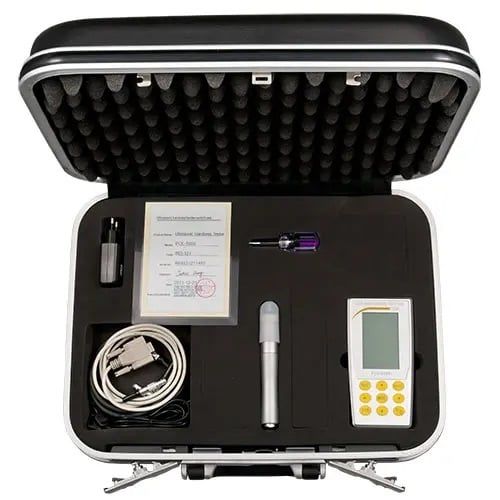

Teslimat İçeriği: 1 x Ultrasonik Sertlik Ölçüm Cihazı PCE-5000,
1 x Test Probu 20 N (Standart),
1 x Prob Kablosu,
1 x USB Kablosu,
1 x USB Adaptörü,
1 x Tornavida,
1 x 4.2 V Pil,
1 x Silikon Koruyucu Kapak (Test probu için),
1 x RS-232 Arayüz Kablosu,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
