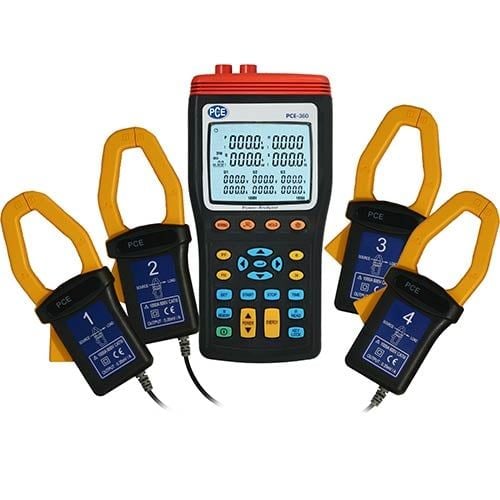

PCE-360 Enerji Ölçer
Güç analizörü PCE-360, tek fazlı ya da üç fazlı güç ölçümleri gerçekleştirmek için kullanılır. Güç analizörü, büyük ekranı aynı anda 10 ölçüm değerini görüntüleyebilir. 4 akım pensi aynı anda güç analizörüne uyarlanabilir. Güç analizörü, manuel modunda 99 ölçüm değerini doğrudan kaydederken data logger modunda 20000 ölçüm değerini kaydedebilir. Bu da güç analizörünü uzun süreli analizler için ideal hale getirir.
Güç analizörü ile elde edilen ölçüm değerleri, bilgisayara aktarılabilir ve istendiğinde değerlendirilebilir. Ölçüm ve değerlendirme işlemleri için ihtiyaç duyulan her şey (yazılım ve veri kablosu dahil) güç analizörün teslimat içeriğinde yer alır. Güç analizörü, fabrikada kalibre edilmiş olarak gelir, ancak, opsiyonel olarak laboratuvarda kalibre edilebilir ve ISO standardına göre satın alma sırasında ya da yıllık yeniden kalibrasyon için sertifikalandırılabilir.
- Gerçek zamanlı izleme, kayıt ve voltaj/akım ölçümü (gerçek etkin değer)
- Güç faktörü, faz açısı, aktif güç, görünür güç ve reaktif güç ölçümü
- Nötr iletken ölçümü için akım pensi dahil
- Maks. 40 mm iletken çapı
- Yazılım aracılığıyla analiz edilebilir harmonikler (voltaj ve akım harmonikleri)
- 512 K data logger (20000 ölçüm değeri seti)
- 99 ölçüm için ek bellek

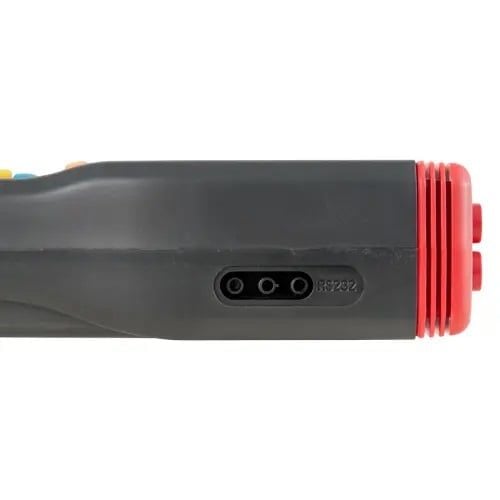

- RS-232 arayüzü, RS-232 bilgisayar kablosu ve değerlendirme yazılımı dahil
- Büyük ekran
- Opsiyonel ISO kalibrasyon sertifikası
| AC Gerilimi AC | ||
| Ölçüm Aralığı | +10 V ... +999.9 V | |
| Çözünürlük | 0.1 V | |
| Hassasiyet | ±(Ölçüm değerinin %0.3’ü ±10 dijit) | |
| Alternatif Akım AC | ||
| Ölçüm Aralığı | +3 A ... +999.9 A | |
| Çözünürlük | 0.1 A | |
| Hassasiyet | >10A’de ±(Ölçüm değerinin %0.5’i ±10 dijit) | |
| Aktif Güç | ||
| Ölçüm Aralığı | 0.15 kW ... +999.9 kW | |
| Çözünürlük | 0.1 kW | |
| Hassasiyet | Ölçüm değerinin ±%1’i ±20 dijit | |
| Güç Faktörü | ||
| Ölçüm Aralığı | -1 ... +1 | |
| Çözünürlük | 0.001 | |
| Hassasiyet | ±10 dijit | |
| Faz Açısı | ||
| Ölçüm Aralığı | -180 ° ... +180 ° | |
| Çözünürlük | 0.1 ° | |
| Hassasiyet | ±15 dijit | |
| Frekans | ||
| Ölçüm Aralığı | +40 Hz ... +60 Hz | |
| Çözünürlük | 0.1 Hz | |
| Hassasiyet | Ölçüm değerinin ±%0.1’i ±2 dijit | |
| Harmonik Ölçümü (Harmonikler) | ||
| Ölçüm Aralığı | +1 (sıra) ... +63 (sıra) | |
| Çözünürlük | 10 ... 999.9 A | |
| Hassasiyet | 10 ... 999.9 V | |
| Genel Teknik Özellikler | ||
| Depolama Ortamı | SD kart | |
| Depolama Kapasitesi | 4 GB | |
| Depolama Kapasitesi Ek Bilgiler | (Her biri 350.000 veri kaydına sahip 99 bellek konumu) | |
| Menü Dili | İngilizce | |
| Koruma Sınıfı (Cihaz) | IP30 | |
| Güç Kaynağı | 12V DC | |
| Fiş Türü | Cihaz Europlug’ı | |
| Ağırlık | 730 g | |
| Ağırlık (Teslimat İçeriği ile Birlikte Cihazın Ağırlığı) | 3610 g |
|
| Ağırlık (Teslimat İçeriği ve Dış Ambalajı ile Birlikte Cihazın Ağırlığı) | 3708 g |
|
| Boyut (U x G x Y) | 235 x 117 x 54 mm | |
| Çevre Koşulları | 0 ... 40 °C , 85% n.o | |
| Depolama Koşulları | 0 ... 40 °C , 85% n.o | |
| Kullanım Kılavuzu Dili | Almanca, İngilizce | |

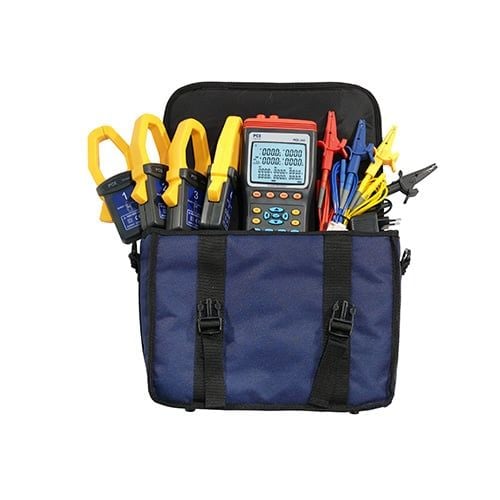

1 x Güç Analizörü PCE-360,
4 x Akım Pensi,
4 x Timsah Klips (3 metre kablolu, yalıtımlı),
4 x Ölçüm Ucu,
8 x Pil,
1 x Güç Adaptörü,
1 x USB Kablosu,
1 x Yazılım (İngilizce ve Almanca tarif edilmiş, resimli),
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
