PCE-3500-98 Sertlik Ölçüm Cihazı 98N UCI Probu Dahil

Açıklama: Ultrasonik Sertlik Ölçüm Cihazı PCE-3500
Tahribatsız sertlik ölçümü / Büyük, renkli LCD ekran / Yazılım / HV, HRC, HRB,
HB ve MPa sertlik ölçekleri / Hafıza fonksiyonu / Problar değiştirilebilir /
136° Vickers elmas

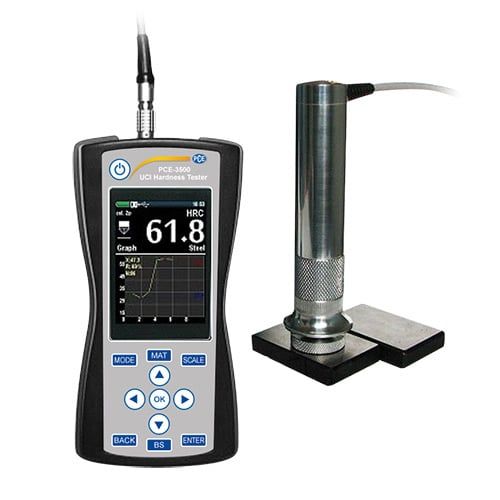

Ultrasonik sertlik ölçüm cihazı PCE-3500, metal bileşenlerin tahribatsız
sertlik ölçümü için tasarlanmıştır. Ultrasonik sertlik ölçüm cihazı, Ultrasonik
Temas Empedansı (UCI) yöntemine göre çalışır. UCI işlemi sırasında probun
Vickers elması rezonans ile tetiklenir. Proba basıldığında, titreşim frekansı
yüzeyin sertliğine, malzemenin ve temas yüzeyinin elastisite modülüne bağlı
olarak azaltılır. Yüzeyin sertliği, malzeme özellikleri ve frekans kayması
dikkate alınarak belirlenebilir.

Yüzeye mikroskobik olarak hafif bir kuvvet olsa da ultrasonik sertlik ölçüm
cihazı tahribatsız çalışır. Ultrasonik sertlilk ölçüm cihazı, Vickers elmasının
düşük penetrasyon derinliği nedeniyle nitrürleme ya da indüksiyon sertleştirme
gibi kenar tabakası sertleştirilmiş bileşenler için uygundur. Ultrasonik

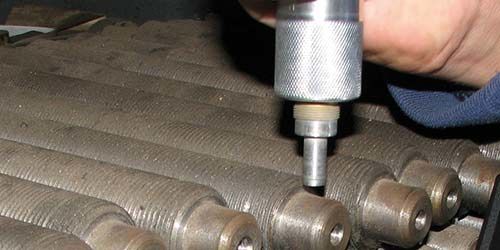

sertlik ölçüm cihazı genellikle delme aletleri, presler, ince duvarlı
bileşenler, dişli çarklar, türbin kanatları, eksantrik milleri ya da kaynak
dikişleri için kullanılır. Bunun haricinde, ultrasonik sertlik ölçüm cihazı,
diğer pek çok sertlik test uygulaması için de uygundur. Farklı kuvvetlere sahip
değiştirilebilir probları sayesinde ultrasonik sertlik ölçüm cihazı ile çeşitli
uygulamalar gerçekleştirilebilir.

Ultrasonik sertlik ölçüm cihazı ile sertlik ölçümü gerçekleştirildikten sonra,
maksimum/minimum değer ve ortalama değer gibi çeşitli istatiksel değerler
ultrasonik sertlik ölçüm cihazının ekranında görüntülenir. Böylece, standart
sapma ve diğer katsayılar belirlenebilir, bir çubuk grafiği görüntülenebilir.

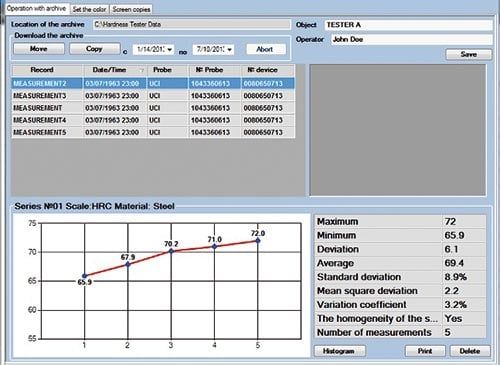

Ultrasonik sertlik ölçüm cihazının dahili hafıza özelliği ile ölçüm verileri
yazılım aracılığıyla değerlendirilebilir.

Özellikler: - UCI yöntemine göre ölçüm
- HRC, HRB, HV, HB, MPa testleri
- 360° ölçüm yönü
- Büyük, renkli LCD ekran
- SD kart aracılığıyla hafıza fonksiyonu
- Farklı problar takılabilir
- Önceden kalibre edilmiş malzeme karakteristiği
- Yazılım aracılığıyla değerlendirme mümkün

Teknik Bilgiler: Ölçüm Aralığı 230 ... 940 HV
20 ... 70 HRC
90 ... 650 HB
370 ... 1740 MPa

Hassasiyet +/- 3 % HV
+/- 1.5 HRC
+/- 3 % HB

Ölçüm Probları 98 N UCI prob
Sertlik Ölçekleri HRC, HB, HV, HRB, HL, MPA
Malzemeler UCI: Çelik (ferromanyetik)
Leeb: Çelik, dökme demir, paslanmaz çelik, alüminyum, bronz


Ölçüm Ucu 136° Vickers elmas
Ölçüm Yönü 360°
Minimum Malzeme 1 mm (sadece UCI probu ile)
Kalınlığı
Ekran Arka aydınlatmalı, grafik renkli LCD ekran
Fonksiyonlar Tek ölçüm, Min. / Maks. / ortalama değer, ölçüm sayısı,
ortalama alma, standart sapma, varyasyon katsayı, grafik
çubuğu, Akıllı mod (aykırı değerleri filtreler)

Hafıza SD kart
Arayüz USB
Çevre Koşulları -20 ... +40 °C; %30 ... 80 n.o
Güç Kaynağı 6 V (3 x AA pil)
Pil Ömrü Yaklaşık 10 saat
Koruma Sınıfı IP 54
Boyut 160 x 75 x 30 mm
Ağırlık 300 g (probsuz)

Teslimat İçeriği: 1 x Ultrasonik Sertlik Ölçüm Cihazı PCE-3500,
1 x 98 N UCI Probu,
1 x 2 GB SD Kart,
1 x USB Kablosu,
1 x Yazılım,
1 x Kullanım Kılavuzu.
