PCE-3500-10 Sertlik Ölçüm Cihazı 10N Probu Dahil
Ürüne Genel Bakış:

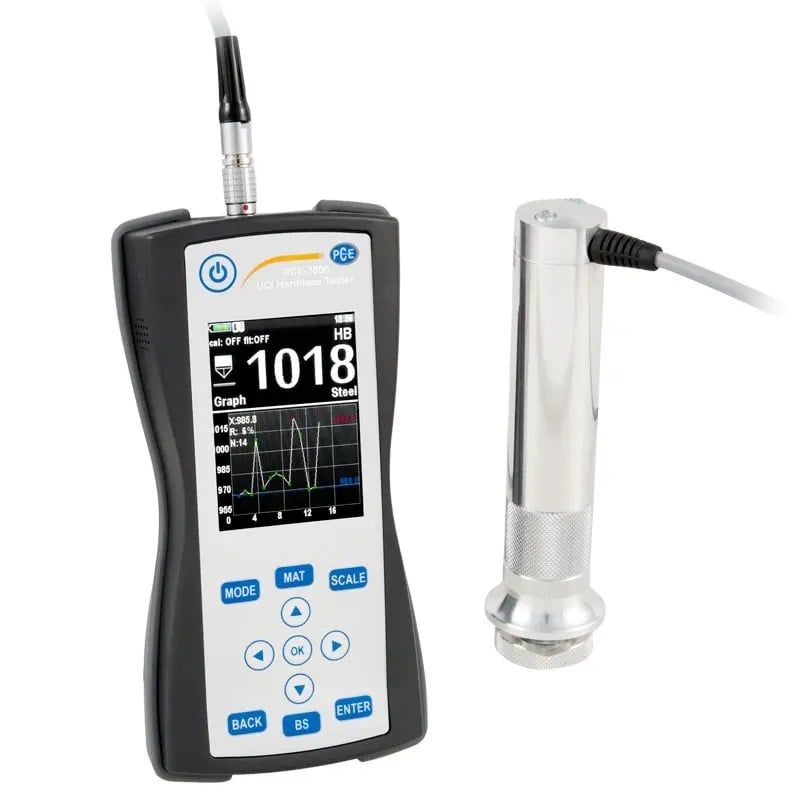

Sertlik Ölçüm Cihazı PCE-3500-10
Tahribatsız sertlik ölçümü / Büyük, renkli LCD ekran / Yazılım / HV, HRC, HRB, HB ve MPa
sertlik ölçekleri / Hafıza fonksiyonu / Problar değiştirilebilir / 136° Vickers elmas
Sertlik ölçüm cihazı PCE-3500-10, metal bileşenlerin tahribatsız sertlik ölçümü için tasarlanmıştır. Sertlik ölçüm cihazı, Ultrasonik Temas Empedansı (UCI) yöntemine göre çalışır. UCI işlemi sırasında probun Vickers elması rezonans ile tetiklenir. Proba basıldığında, titreşim frekansı yüzeyin sertliğine, malzemenin ve temas yüzeyinin elastisite modülüne bağlı olarak azaltılır. Yüzeyin sertliği, malzeme özellikleri ve frekans kayması dikkate alınarak belirlenebilir.

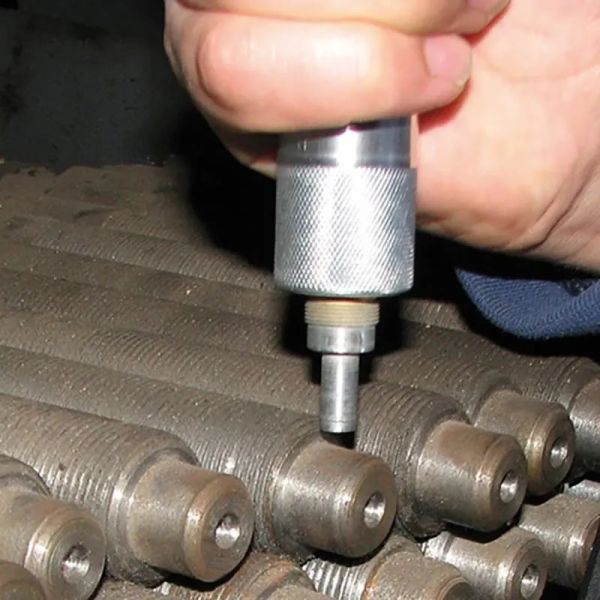

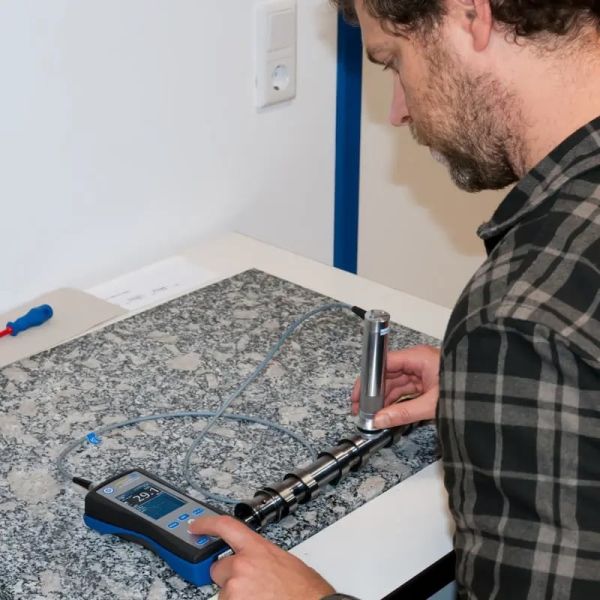

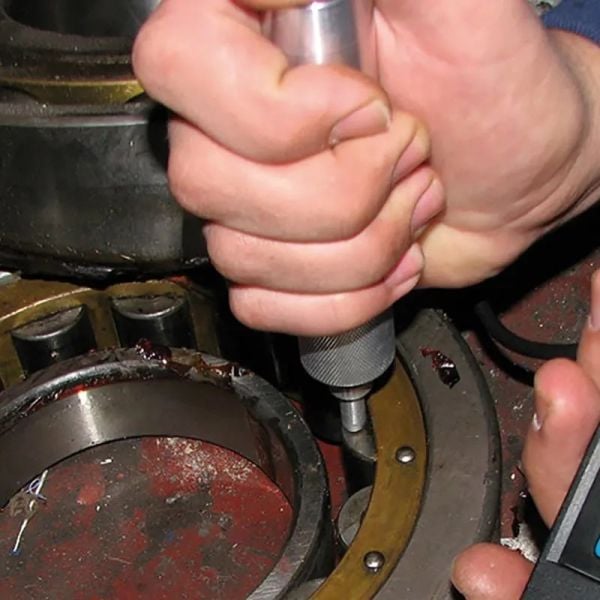

Yüzeye mikroskobik olarak hafif bir kuvvet olsa da sertlik ölçüm cihazı tahribatsız çalışır. Sertlilk ölçüm cihazı, Vickers elmasının düşük penetrasyon derinliği nedeniyle nitrürleme ya da indüksiyon sertleştirme gibi kenar tabakası sertleştirilmiş bileşenler için uygundur. Sertlik ölçüm cihazı genellikle delme aletleri, presler, ince duvarlı bileşenler, dişli çarklar, türbin kanatları, eksantrik milleri ya da kaynak dikişleri için kullanılır. Bunun haricinde, sertlik ölçüm cihazı, diğer pek çok sertlik test uygulaması için de uygundur. Farklı kuvvetlere sahip değiştirilebilir probları sayesinde sertlik ölçüm cihazı ile çeşitli uygulamalar gerçekleştirilebilir.
Sertlik ölçüm cihazı ile sertlik ölçümü gerçekleştirildikten sonra, maksimum/minimum değer ve ortalama değer gibi çeşitli istatiksel değerler sertlik ölçüm cihazının ekranında görüntülenir. Böylece, standart sapma ve diğer katsayılar belirlenebilir, bir çubuk grafiği görüntülenebilir. Sertlik ölçüm cihazının dahili hafıza özelliği ile ölçüm verileri yazılım aracılığıyla değerlendirilebilir.
- UCI yöntemine göre ölçüm
- HRC, HRB, HV, HB, MPa testleri
- 360° ölçüm yönü
- Büyük, renkli LCD ekran
- SD kart aracılığıyla hafıza fonksiyonu
- Farklı problar takılabilir
- Önceden kalibre edilmiş malzeme karakteristiği
- Yazılım aracılığıyla değerlendirme mümkün
Ürünün Genel Özellikleri :
Ürünün Teknik Özellikleri :
| Ölçüm Aralığı |
230 ... 940 HV 20 ... 70 HRC 90 ... 650 HB 370 ... 1740 MPa |
|
| Hassasiyet |
+/- 3 % HV +/- 1.5 HRC +/- 3 % HB |
|

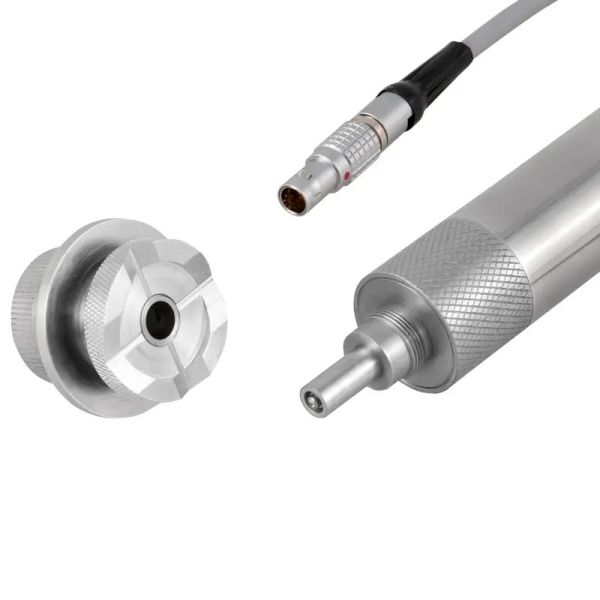

| Ölçüm Probları | 10 N UCI prob | |
| Sertlik Ölçekleri | HRC, HB, HV, HRB, HL, MPA | |
| Malzemeler |
UCI: Çelik (ferromanyetik) |
|
| Ölçüm Ucu | 136° Vickers elmas | |
| Ölçüm Yönü | 360° | |
| Minimum Malzeme Kalınlığı | 1 mm (sadece UCI probu ile) | |
| Ekran | Arka aydınlatmalı, grafik renkli LCD ekran | |
| Fonksiyonlar |
Tek ölçüm, Min. / Maks. / ortalama değer, ölçüm sayısı, ortalama alma, standart sapma, varyasyon katsayı, grafik çubuğu, Akıllı mod (aykırı değerleri filtreler) | |
| Hafıza | SD kart | |
| Arayüz | USB | |
| Çevre Koşulları | -20 ... +40 °C; %30 ... 80 n.o | |
| Güç Kaynağı | 6 V (3 x AA pil) | |
| Pil Ömrü | Yaklaşık 10 saat | |
| Koruma Sınıfı | IP 54 | |
| Boyut | 160 x 75 x 30 mm | |
| Ağırlık | 300 g (probsuz) | |
Teslimat İçeriği:
1 x Sertlik Ölçüm Cihazı PCE-3500-10,

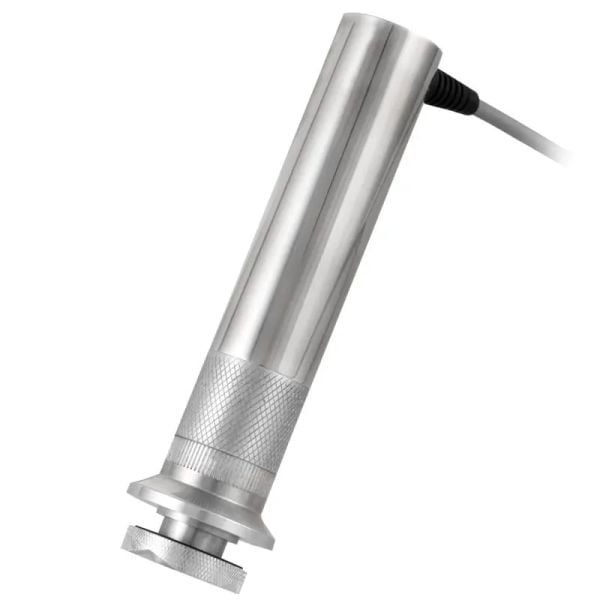

1 x 10 N UCI Probu,
1 x 2 GB SD Kart,
1 x USB Kablosu,
1 x Yazılım,
1 x Kullanım Kılavuzu.
