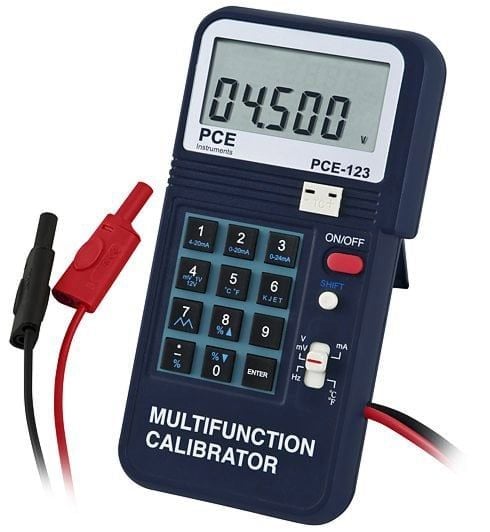

PCE-123 Çok Fonksiyonlu Kalibratör

Açıklama: Proses Kalibratörü PCE-123
Elektrik sinyallerinin yanı sıra frekans ve sıcaklığın simülasyonu ve ölçümü

Proses kalibratörü PCE-123, kontrol ünitelerinin ve ölçüm cihazlarının çeşitli
parametrelerinin test ve kalibre edilmesini sağlayan ve proses ölçüm ve kontrol
teknolojisindeki kontrol sinyallerini simüle etmek için ağdan bağımsız olarak
çalışan bir cihazdır. Proses kalibratörü, elektrik çıkış sinyali (mA, mV, V ve
Hz cinsinden frekans, °C ya da °F cinsinden sıcaklık gibi) sağlar.

Proses kalibratörü, otomatik adım ve rampa fonksiyonunun yanı sıra ok tuşlarını
kullanarak çıkış sinyali adımlarını (0 … 100%) önceden seçme ve doğrudan bir
çıkış değeri (örn. 13.8 mA) belirleme imkanı da sunar. İşlemler doğrudan klavye
ile yapıldığından proses kalibratörünün kullanımı kolaydır. Epey yüksek
hassasiyet ve evrensel uygulama alanı gibi özellikler proses kalibratörünü ön
plana çıkarır. Bu nedenle, proses kalibratörü, sanayi ve otomotiv sektörlerinde
ve atölyelerde kullanım için önemli bir araçtır.

Özellikler: - K, J, E, T sıcaklık sensörleri (°C ve °F)
- Frekans aralığı: 1 … 62500 Hz
- Hassasiyet: 0.025%
- Klavye ile kolay kullanım
- Otomatik rampa fonksiyonu
- Bip alarmı “açık” (mA) ya da “kısa devre” (mV, V)

Teknik Bilgiler: mA DC Akım
(Maksimum yük 1 kΩ, 24 V güç kaynağı)
Ölçüm Aralığı 4 … 20 mA / 0 … 20 mA / 0 … 24 mA
Çözünürlük 1 µA
Hassasiyet ±0.025% ±3 µA
Uyarı Açık akım döngüsü ve akım çıkışı > 1 mA olduğunda bip sesi

mV, V DC Voltaj
(1 mA güç kaynağı)
Ölçüm Aralığı 0 … 100.00 mV
0 … 10.000 V
0 … 1.0000 V
Çözünürlük 10 µV
1 mV
1.0000 V
Hassasiyet ±0.05% ±30 µV
±0.05% ±3 mV
±0.05% ±300 µV
Uyarı Kısa devre ve voltaj çıkışı > 10 mV olduğunda bip sesi

K, J, E, T Tipi Sıcaklık Sensörü
(Minimum 1 kΩ)
Ölçüm Aralığı K: -200 ... 0 °C ve 0 ... +1370 °C
J: -100 ... 0 °C ve 0 … +760 °C
E: -100 … 0 °C ve 0 … +700 °C
T: -200 … 0 °C ve T: 0 … +400 °C
Çözünürlük 1 °C (tüm aralıkta)
Hassasiyet K: ±1.1 °C ve ±0.8 °C
J: ±0.9 °C ve ± 0.7 °C
E: ± 0.9 °C ve ± 0.7 °C
T: ± 1.0 °C ve ± 0.8 °C

Frekans
Ölçüm Aralığı 1 ... 125 Hz ve 126 ... 62.5 kHz
Çözünürlük 1 ... 125 Hz / 1 Hz 126 ... 62.5 kHz / 604
Hassasiyet ±0.04 Hz
Seçim 604 frekans
Çıkış Sinyali Yaklaşık 6.4 V
Sinyal Türü Kare dalga

Diğer Teknik Özellikler
Ekran 5 dijitli LCD
Çevre Koşulları 0 ... 50 °C, <85% n.o
Depolama -20 ... +60 °C, <85% n.o
Koşulları
Güç Kaynağı 1 x 9 V ya da 6 x 1.5 V pil
Güç Tüketimi 60 mA … 180 mA (çıkışa göre)
Pil Göstergesi 150 mA’de 5.5 V
Boyut 88 x 168 x 26 mm
Ağırlık 330 g

Teslimat İçeriği: 1 x Proses Kalibratörü PCE-123
1 x K Tipi Adaptör
1 x Pil Yatağı
6 x Pil
1 x Timsah Klipsli Ölçüm Ucu
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
