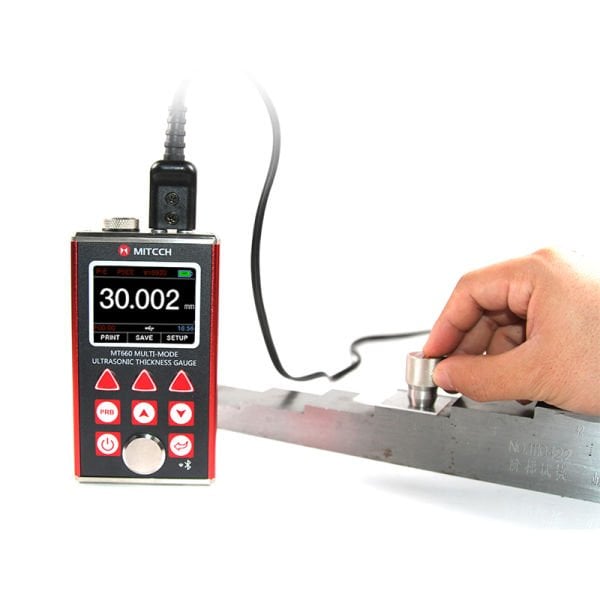

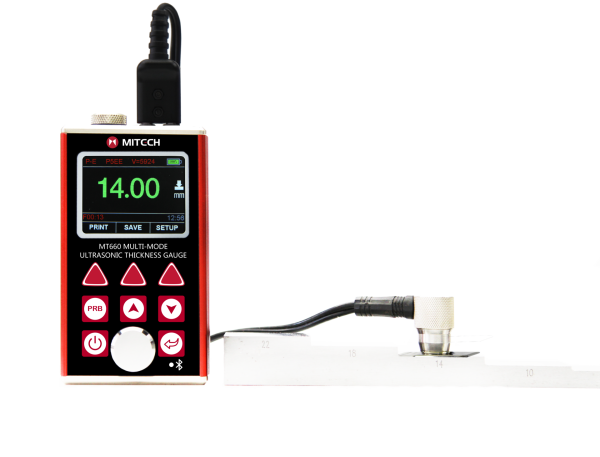

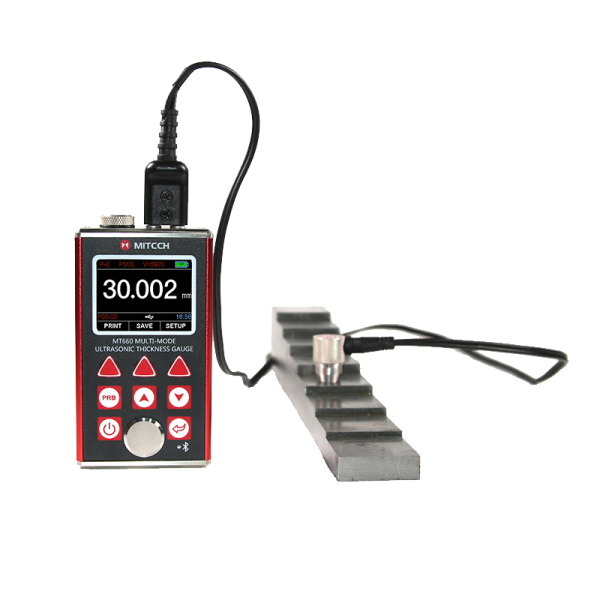

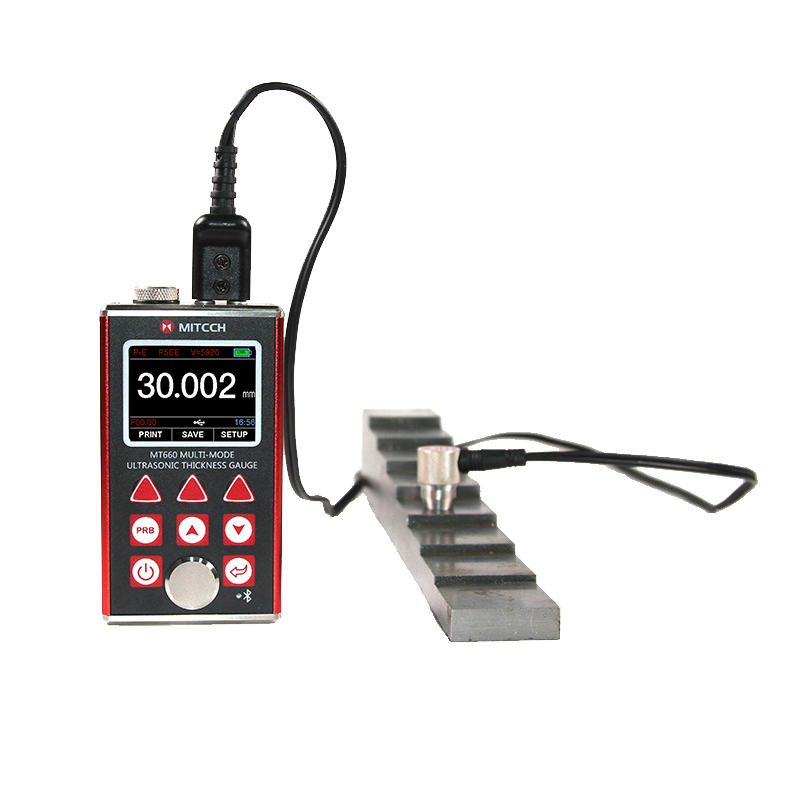

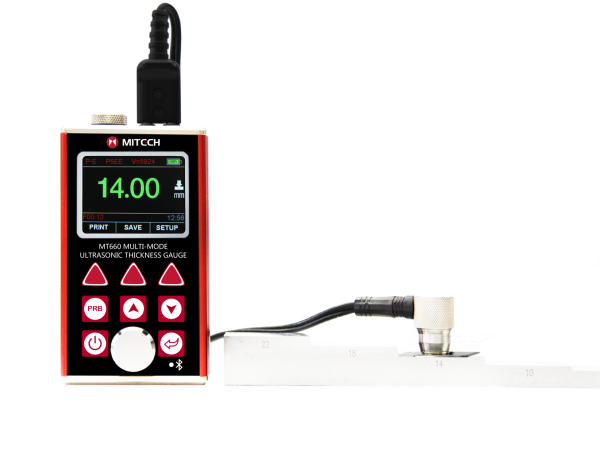

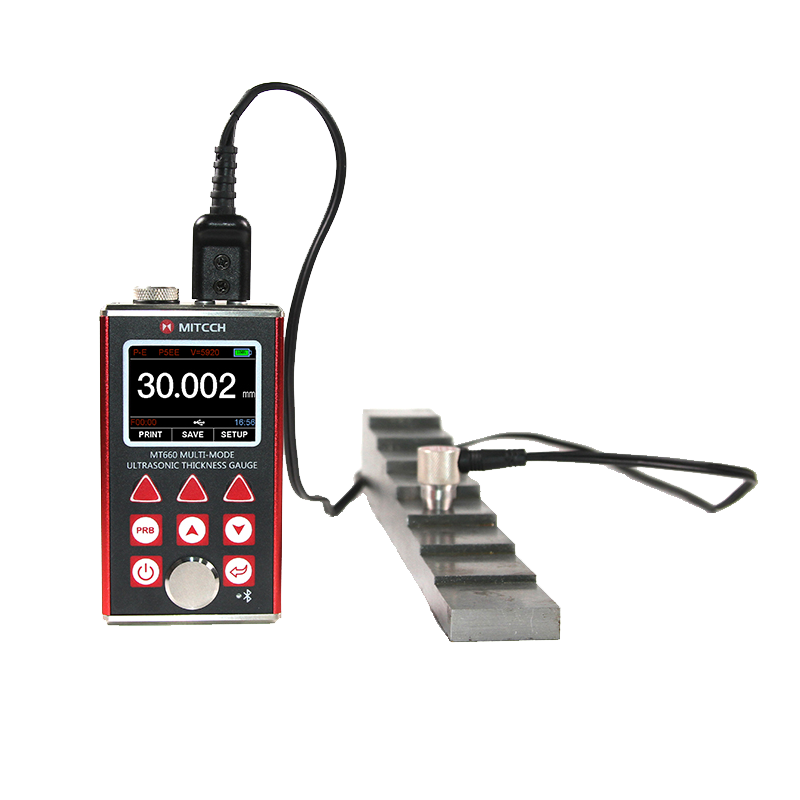

Mitech MT660 Çok Modlu Ultrasonik Kalınlık Ölçer

%10
73.810,51 TL
82.011,68 TL
Marka
Fiyat
1.987,00 USD + KDV
* 7.196,52 TL den başlayan taksitlerle!!
Adet





Ultrasonik Kalınlık Ölçerin Genel Özellikleri :



Marka

Mitech



Model

MT660 Ultrasonik Kalınlık Ölçer



Ultrasonik Kalınlık Ölçer Ölçüm aralığı

0,65-600mmP-E),3-100mm(E-E)



Ultrasonik Kalınlık Ölçer Çözünürlük Doğruluğu

0,1/0,01/0,001mm



Ultrasonik Kalınlık Ölçer İletişim depolama

USB. Bluetooth



Ultrasonik Kalınlık Ölçer Çalışma süresi

30h (varsayılan parlaklık ayarı)



Ultrasonik Kalınlık Ölçer Ana ünite ağırlığı

317g



Ultrasonik Kalınlık Ölçer Boyutlar

120*67*31mm



Ultrasonik Kalınlık Ölçer Paket boyutları

31,5*24,5*8,5cm



Ultrasonik Kalınlık Ölçer Toplam ağırlık

1,5kg



Ultrasonik Kalınlık Ölçerin Genel Özellikleri :


### Ultrasonik Kalınlık Ölçer Ürününe Genel Bakış

MT660 çok modlu ultrasonik kalınlık ölçer, Mitech tarafından geliştirilen en yeni ve yükseltilmiş üründür. Kullanıcı deneyimine ve fonksiyonel yeniliğe daha fazla önem vermektedir. 320*240 renkli LCD ekrana sahip olan ürün, düşük ışık ve güçlü güneş ışığı altında bile net ölçüm sonuçları sunarak görsel deneyimi önemli ölçüde iyileştirir. Sızdırmaz alüminyum-magnezyum alaşımlı kasası ince tasarıma sahip olup, daha küçük hacim ve daha iyi kalite ile kötü ortamlar için özel olarak tasarlanmıştır. Akıllı uyarı fonksiyonu sayesinde, ayarlanan aralığın dışına çıktığında otomatik olarak kullanıcıyı uyarır; böylece okumalar daha kolay hale gelir. Malzemelerin birçok noktasından verimli bir şekilde kalınlık ölçümü yapabilir. 0.001 yüksek doğruluk gösterimi ve Bluetooth iletişimini destekler. Kaplama modunu ve normal modu geçen eşsiz performansıyla kaplama yüzeyli veya korozif malzemelerin iş parçalarını test etmek için etkili bir çözüm sunar. Ölçümden önce yüzey kaplamasını çıkarmadan doğrudan iş parçasını ölçmek mümkündür. Petrol, kimya, metalurji, gemi yapımı, havacılık ve uzay gibi alanlarda, üretim ekipmanlarının çeşitli boru hatları ve basınçlı kaplarının korozyon azalma derecesini izlemek için yaygın olarak kullanılmaktadır. Ayrıca çeşitli plakaların ve işlenmiş parçaların hassas ölçümü için de kullanılabilir. Üretim verimliliğini ve kalifikasyon oranını artırmak, maliyetleri düşürmek için gerekli profesyonel hassas bir araçtır.

### Ultrasonik Kalınlık Ölçer Fonksiyon ve Uygulama

Metaller, plastikler, seramikler, kompozitler, epoksiler ve cam gibi ultrasonik dalgaları iyi ileten geniş bir malzeme yelpazesinde ölçüm yapma kapasitesine sahiptir. Kalın taneli malzemeler ve yüksek sıcaklık uygulamaları için özel transdüser modelleri mevcuttur.

### Ultrasonik Kalınlık Ölçer Çalışma Prensibi

Dijital ultrasonik kalınlık ölçer, bir transdüser tarafından üretilen kısa bir ultrasonik darbenin malzemenin kalınlığı boyunca gidip gelmesi için gerekli olan süreyi hassas bir şekilde ölçerek bir parçanın veya yapının kalınlığını belirler. Ölçülen iki yönlü geçiş süresi, iniş ve geri dönüş yolu için ikiye bölünür ve ardından malzemedeki ses hızı ile çarpılır. Sonuç, şu şekilde ifade edilir:

[ H = \frac{v \times t}{2} ]

Burada:
- ( H ) = Test parçasının kalınlığı.
- ( v ) = Malzemedeki ses hızı.
- ( t ) = Ölçülen gidiş-dönüş geçiş süresi.

### Çalışma Koşulları

Çalışma Sıcaklığı: -20℃
 +60℃
Depolama Sıcaklığı: -30℃
 +70℃
Bağıl Nem: ≤90

- Titreşim, güçlü manyetik alan, korozif ortam ve yoğun tozdan kaçınılmalıdır.

### Ultrasonik Kalınlık Ölçer Cihazın Özellikleri

Çok Modlu: Pulse-Echo modu (P-E modu) ve Echo-Echo modu (E-E modu). Echo-Echo modunda, boya veya kaplama kalınlığını elimine ederek duvar kalınlığını test edebilir.
Geniş Ölçüm Aralığı: Pulse-Echo modu: (0.65
600)mm (çelikte). Echo-Echo modu: (2.5100)mm
V-Yolu Düzeltmesi: Probun doğrusal olmayanlığını telafi etmek için
Ekran: Renkli TFT (320×240 TFT LCD) ve ayarlanabilir arka aydınlatma, düşük görüşlü alanlarda çalışma olanağı sağlar.
Bellek: 100 grup test kalınlığını saklayabilir. Her grup için maksimum yüz kayıt.
Güç: İki adet AA boyutunda alkalin pil ile çalışır. Kesintisiz çalışma süresi en az 100 saat (varsayılan parlaklık ayarı). Güç tasarrufu için ekran bekleme ve otomatik kapatma fonksiyonları.

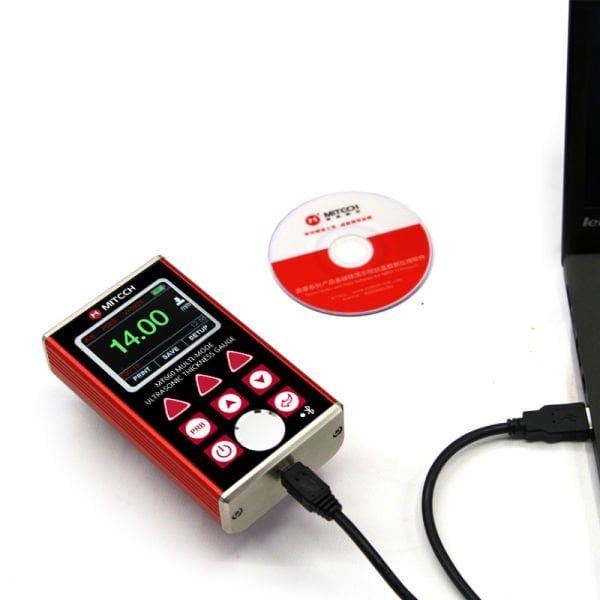

İletişim: Bluetooth modülü ile kablosuz test raporu basabilir ve USB 2.0 portu ile ölçülen verileri online olarak PC’ye aktarabilir.

### Kullanım Yöntemi ve Dikkat Edilecekler

1. Boru ve Tüp Ölçümü:
- Çapı yaklaşık 4 inçten büyük borular için, transdüserin aşınma yüzü boşluğunun borunun uzun eksenine dik (dik açılı) olacak şekilde yerleştirilmesi gerekir. Daha küçük çaplar için, biri boşluk dik, diğeri paralel olacak şekilde iki ölçüm yapılmalı ve bu noktadaki kalınlık olarak daha küçük olan değer alınmalıdır.

2. Sıcak Yüzeylerin Ölçümü:
- Sesin bir maddeden geçiş hızı, sıcaklığa bağlıdır. Malzemelerin 100℃’nin altındaki sıcaklıklarda ölçüm devresi değişmez, fakat üstündeki sıcaklıklar, malzemenin ses hızındaki değişim etkisini göstermeye başlar. Bu durumda, ölçüm yapılacak malzemeye yakın sıcaklıkta bir örnek parçada kalibrasyon işlemi önerilir.
- Sıcak yüzeylerde ölçüm yapılırken, yüksek sıcaklık transdüserleri kullanılması gerekebilir. Ancak, probun yüzeyle temas süresi minimum tutulmalıdır, zira prob ısındıkça doğruluğu etkileyebilir.

3. Lamine Malzemelerin Ölçümü:
- Lamine malzemeler, yoğunlukları (ve dolayısıyla ses hızları) açısından parça parça değişebilir. Ses hızındaki bu değişim etkisini en aza indirmek

için bilinen bir kalınlığa sahip örnek bir parça üzerinde kalibrasyon yapılması önerilir.
- Laminattaki hava boşlukları veya cepleri, ultrason dalgasının erken yansımasına neden olabilir, bu da ani bir kalınlık azalması olarak görünür.

### Malzeme Uygunluğu

Ultrasonik kalınlık ölçümleri, ölçülen malzemeden ses dalgası geçirmenin gerekliliğine bağlıdır. Bu ölçüm metali, plastiği ve camı ölçmek için uygundur. Bazı döküm malzemeleri, beton, ahşap, fiberglas ve lastik zorlayıcı malzemeler olarak kabul edilir.

### Kuplaj Maddeleri

Tüm ultrason uygulamaları, sesin transdüserden test parçasına iletilmesi için bir ara madde gerektirir. Genellikle yüksek viskoziteli bir sıvı kullanılır. Ölçümlerin hava ortamından engellenmesi gerekir, bu nedenle çeşitli kuplaj maddeleri kullanılabilir. Propilen glikol çoğu uygulamada uygundur. Maksimum ses enerjisi transferi gereken durumlarda gliserin önerilir. Ancak, bazı metallerde gliserin su emilimi yoluyla korozyon yaratabilir, bu yüzden istenmeyebilir. Normal sıcaklıklar için uygun diğer kuplaj maddeleri arasında su, çeşitli yağlar veya gresler, jeller ve silikon sıvıları bulunur. Yüksek sıcaklıklarda ölçümler özel formüle edilmiş yüksek sıcaklık kuplaj maddeleri gerektirir.



Ultrasonik Kalınlık Ölçer Teknik Özellikleri :





Measuring Range0.65-600mm( P-E), 3-100mm (E-E)
Working Frequency(2.5-7)MHZ
Probe DiameterStandard Probe P5EE is 10mm, Probe N05 is10MM、Probe N07 is 6MM、Probe HT5 is12MM、Probe N02 is12MM
Min. Pipe DiameterΦ15mm×2.0mm
Resolution0.1/0.01/0.001mm
Accuracy±0.04mm(<10mm);±0.4%Hmm(>10mm)
DisplayColor TFT display (320×240 TFT LCD) with adjustable backlight
Single /Scan ModeSingle mode,Scan Mode, and and diff mode
Probe CalibrationZero calibration, two-point calibration, automatic error correction system
Velocity Range1000-9999m/s
UnitMetric/Imperial unit selectable
LanguageEnglish
Memory100 groups (100values for each group) of stored values
Communication PortUSB.Bluthtooth
Data Printingyes
Power supplyTwo “AA” size, 1.5 Volt alkaline batteries
Lower Power Comsumptionyes
Working Hours30 hour
Operating Temperature-20℃-+60℃
Relative Huminity≤90%
AppearanceExtruded aluminum body
Outline120mm×67mm×31mm
Gross Weight1.5 KG
PC Datapro SoftwareYes
Speech FunctionYes
