Mitech MT600 Çok Modlu Ultrasonik Kalınlık Ölçer

Marka:
Mitech

Model:
MT600

Ölçüm aralığı:
0.65-600mm (P-E), 3-100mm (E-E)

Çözünürlük Doğruluğu:
0.1/0.01/0.001 mm

İletişim depolama:
USB, Bluetooth

Çalışma süresi:
30 saat (varsayılan parlaklık ayarı)

Ana birim ağırlığı:
295 g

Boyutlar:

150*76*38mm

Paket boyutları:
31.5*24.5*8.5cm

Toplam ağırlık:
1.5 kg

Ürünün Genel Özellikleri :

### Ürün Genel Bakış

MT600 çok modlu ultrasonik kalınlık ölçer, kullanıcı deneyimine ve yenilikçi özelliklere daha fazla odaklanarak geliştirilmiş bir üründür. Görsel deneyim, koruma derecesi ve otomatik alarm gibi özelliklere önem verilmiştir. Renkli TFT ekran (320×240 TFT LCD) ve ayarlanabilir arka aydınlatma, kullanıcıların düşük görüşlü iş sahalarında çalışmasına olanak tanır. IP65 koruma derecesi, zorlu saha ortamlarına karşı yağı, tozu ve diğer korozif maddelere karşı etkili bir koruma sağlar. Cihaz sesli yayın, otomatik alarm, 0.1mm/0.01mm/0.001mm çözünürlük, Bluetooth iletişimi ile kaplama modunu delme ve normal mod gibi çeşitli fonksiyonlar sunmaktadır. Kaplamayı çıkarmadan doğrudan alt tabaka kalınlığını ölçebilir. Eşsiz tahribatsız test performansı, kapalı borular, kaplar vb. kalınlık testleri için mükemmel bir çözüm sunar. Petrol, kimya, metalurji, gemi yapımı, havacılık ve uzay gibi alanlarda yaygın olarak kullanılmaktadır. Ayrıca sac metal ve işlenmiş parçaların hassas ölçümü için de kullanılabilir. Bu profesyonel hassas enstrüman, üretim verimliliğini ve uygunluk oranını artırmak ve maliyet tasarrufu sağlamak için geliştirilmiştir.

### Fonksiyon ve Uygulama

Metaller, plastikler, seramikler, kompozitler, epoksiler, cam ve diğer ultrasonik dalgaları iyi ileten malzemeleri de içeren geniş bir malzeme aralığında ölçüm yapma kapasitesine sahiptir. Özel uygulamalara yönelik transdüser modelleri, taneli malzeme ve yüksek sıcaklık uygulamaları için mevcuttur.

### Çalışma Prensibi

Dijital ultrasonik kalınlık ölçüm cihazı, bir parça veya yapının kalınlığını, bir transdüser tarafından üretilen kısa bir ultrasonik darbenin malzemenin kalınlığı boyunca gidip gelmesi için geçen süreyi hassas bir şekilde ölçerek belirler. Ölçülen iki yönlü geçiş süresi, iniş ve geri dönüş yolunu hesaba katmak için ikiye bölünür ve ardından malzemedeki ses hızına göre çarpılır. Sonuç aşağıdaki iyi bilinen ilişki ile ifade edilir:

[ H = \frac{v \times t}{2} ]

Burada:
- ( H ) = Test parçasının kalınlığı.
- ( v ) = Malzemedeki ses hızı.
- ( t ) = Ölçülen gidiş-dönüş geçiş süresi.

### Çalışma Koşulları

- Çalışma Sıcaklığı: -20℃ ile +60℃ arası
- Depolama Sıcaklığı: -30℃ ile +70℃ arası
- Bağıl Nem: ≤90%
- Titreşim, güçlü manyetik alan, korozif ortam ve yoğun tozdan kaçınılmalıdır.

### Cihaz Özellikleri

- Çok Modlu: Pulse-Echo modu (P-E modu) ve Echo-Echo modu (E-E modu). Echo-Echo modunda, boya veya kaplama kalınlığını elimine ederek duvar kalınlığını test edebilir.
- Geniş ölçüm aralığı: Pulse-Echo modu (0.65～600mm) (çelikte), Echo-Echo modu (2.5～100mm)
- V-Yolu düzeltmesi: Probun doğrusal olmayanlığını telafi etmek için
- Ekran: Renkli TFT (320×240 TFT LCD) ve ayarlanabilir arka aydınlatma, düşük görüşlü alanlarda kullanım imkânı sağlar.
- Bellek: 100 test kalınlık grubunu saklayabilir. Her grup için maksimum yüz kayıt.
- Güç: İki adet AA boyutunda alkalin pil ile çalışır. Kesintisiz çalışma süresi en az 100 saat (varsayılan parlaklık ayarı). Güç tasarrufu için ekran bekleme ve otomatik kapanma fonksiyonları.

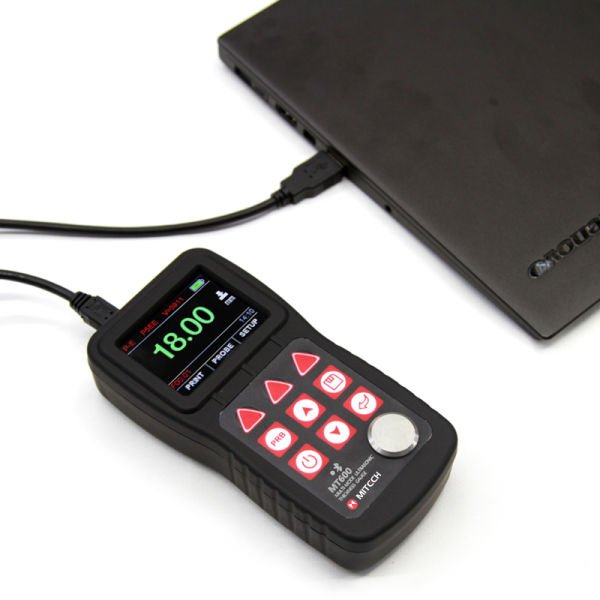

- İletişim: Bluetooth modülü ile kablosuz test raporu basabilir ve USB 2.0 portu ile ölçülen verileri online olarak PC’ye aktarabilir.

### Kullanım Yöntemi ve Dikkat Edilecekler

1. Boru ve Tüp Ölçümü:
- Çapı 4 inçten büyük borular için, transdüserin aşınma yüzü boşluğunun borunun uzun eksenine dik (dik açılı) olacak şekilde yerleştirilmesi gerekir. Daha küçük çaplar için, biri boşluk dik, diğeri paralel olacak şekilde iki ölçüm yapılmalı ve bu noktadaki kalınlık olarak daha küçük olan değer alınmalıdır.

2. Sıcak Yüzeylerin Ölçümü:
- Sesin bir maddeden geçiş hızı, sıcaklığına bağlıdır. Malzemenin 100℃’nin altındaki sıcaklıklarda ölçüm devresi değişmez, fakat bu değerin üzerindeki sıcaklıklarda, malzemenin ses hızındaki değişim etkisini göstermeye başlar. Bu durumda, ölçüm yapılacak malzemeye yakın bir sıcaklıktaki bir örnek parçada kalibrasyon işlemi önerilir.
- Sıcak yüzeylerde ölçüm yapılırken, yüksek sıcaklık transdüserleri kullanılması gerekebilir. Ancak, probun yüzeyle temas süresi minimum tutulmalıdır, zira prob ısındıkça, doğruluğu etkileyebilir.

3. Lamine Malzemelerin Ölçümü:
- Lamine malzemelerin yoğunluğu (ve dolayısıyla ses hızı) parça parça değişebilir. Ses hızındaki bu değişim etkisini en aza indirmek için bilinen bir kalınlığa sahip örnek bir parça üzerinde kalibrasyon yapılması önerilir.
- Laminattaki hava boşlukları veya cepleri, ultrason dalgasının erken yansımasına neden olabilir, bu da ani bir kalınlık azalması olarak görünür.

### Malzeme Uygunluğu

Ultrasonik kalınlık ölçümleri, ölçülen malzemeden ses dalgası geçirmenin gerekliliğine bağlıdır. Bu ölçüm metali, plastiği ve camı ölçmek için uygundur. Bazı döküm malzemeleri, beton, ahşap, fiberglas ve lastik ise zorlu malzemeler olarak kabul edilir.

### Ara Maddeler (Kuplaj Maddeleri)

Ultrason uygulamaları, sesin transdüserden test parçasına iletilmesi için bir ara madde gerektirir. Genellikle yüksek viskoziteli bir sıvı kullanılır. Ölçümlerin hava ortamından etkilenmemesi için bu gerekli bir unsurdur. Çoğu uygulamada propilen glikol uygundur, fakat maksimum ses enerjsi transferi gereken durumlarda gliserin tercih edilir. Ancak, bazı metallerde gliserin, su emilimi ile korozyona yol açabilir. Yüksek sıcaklık ölçümleri özel ara maddeler gerektirebilir.

### Cihaz Bakımı

Kalınlık ölçüm cihazında anormal bir sorun oluştuğunda cihazı demonte etmeyin veya sabit monte edilen parçaları ayarlamayın. Ürün garanti kartını doldurun ve bize gönderin. Garanti hizmeti bu şekilde sağlanabilir. Cihazı titreşim, güçlü manyetik alan, korozif ortam, nem ve tozdan uzak tutun. Normal sıcaklık koşullarında saklayın. Orijinal paketinde, üçüncü sınıf yollarda taşınmasına izin verilir.
