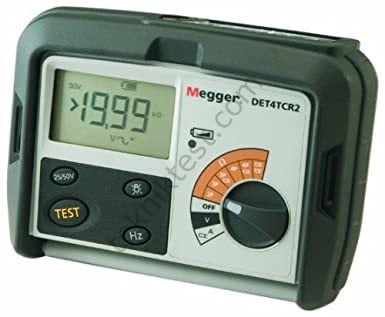

Megger DET4TCR2 + KLAMPLAR Toprak Direnci ve Özgül Direnç Test Cihazı
Ürüne Genel Bakış :
- 2 kazıklı (3 problu) ve 4 kazıklı(4 problu) topraklama testi
- IP54 korumalı
- Opsiyonel ICLAMP aksesuarını kullanarak barayı ayırmadan ölçüm
- Opsiyonel ICLAMP ve VCLAMP aksesuarlarını kullanarak kazıksız ölçüm
- Kullanıcı tarafından seçilebilen test frekansı
- Kullanıcı tarafından seçilebilen çıkış voltajı
- Tek düğmeyle kolay test
- Sağlam taşıma çantası
- Ekran aydınlatması
- Fabrika kalibrasyon belgesiyle beraber teslim (akredite değildir)
Ürünün Teknik Özellikleri :
Giriş Koruması: IP54
C Kazığı, P Kazığı ve Parazit Kontrolü: Otomatik
Parazit reddi: 40 V pk'dan pk'ya
2 telli, 3 telli ve 4 telli test: Mevcut, kısa devre bağlantılarına gerek duymaz
Barayı ayırmadan ölçüm: ICLAMP satın alınarak yapılabilir
Kazıksız ölçüm: ICLAMP ve VCLAMP satın alınarak yapılabilir
Cihaz çıkışı:
Voltaj: 94 Hz, 105 Hz, 111 Hz ve 128 Hz'de ±25 V veya ±50 V
Akım: 4.5 mA veya 0.45 mA veya 0.045 mA
Klampla ölçümde topraklama akım aralığı: 0.5 mA ... 19.9 A
Topraklama akım doğruluğu: 5% ±3 digits
Topraklama voltaj aralığı: 0 ... 100 V ac
Topraklama voltaj doğruluğu: 2% ±2 V
Direnç kademeleri:
2 veya 4 kazıklı: 0.01 Ω ... 200 kΩ
ART (barayı ayırmadan): 0.01 Ω ... 200 kΩ
Kazıksız: 0.01 Ω ... 200 Ω
Direnç Doğrulukları:
2 kazıklı ölçüm: 2% ±3 digits
4 kazıklı ölçüm: 2% ±3 digits
ART (barayı ayırmadan) ölçümü: 5% ±3 digits
Kazıksız ölçüm: 7% ±3 digits
Maksimum prob dirençleri:
Rp sınırı: 200 kΩ (50 V çıkış gerilimi)
Rc sınırı: 200 kΩ (50 V çıkış gerilimi)
25 V çıkış gerilimi için sınırlar 100 kΩ'a düşürülmüştür
0.01 Ω çözünürlük için sınırlar 5 kΩ'a düşürülmüştür
Ekran: 3 1/2 basamaklı yüksek kontrast likit kristal, aydınlatmalı
Pil: 8 x AA (LR6) pil
Çalışma Sıcaklığı: -15 °C ... +55 °C
Saklama Sıcaklığı: -40 °C ... +70 °C
Güvenlik: IEC61010-1 100V CAT IV (aynı standarttaki kablo setiyle)
EMC: IEC61326-1
Standartlar: KEMA K85B standardına uygundur. EN61557 standardının şu bölümlerine uyumludur; 1000 V ac and 1500 V dc'ye kadar olan düşük voltaj sistemlerinde elektriksel güvenlik - koruyucu tedbirlerin testi, ölçülmesi ve izlenmesi için ekipman:
Kısım 1- Genel Koşullar
Kısım 5- Topraklama direnci
Boyutlar: 203 mm x 148 mm x 78 mm
Ağırlık: 1 kg
