Lutron CT-2012 4-20 mA Kontrol/Alarm/Gösterge
6.298,07 TL
Ürün Açıklaması

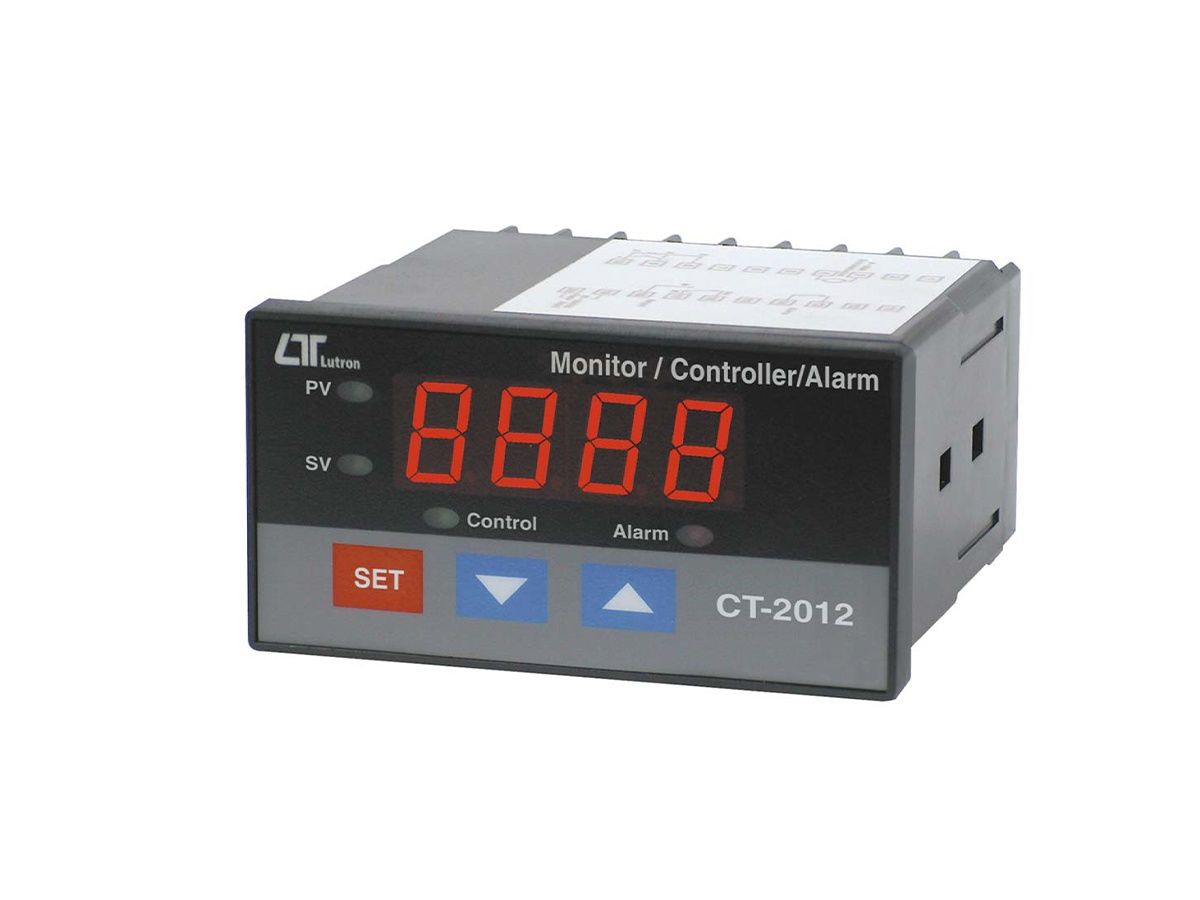

Lutron CT-2012 Çok Fonksiyonlu Gösterge ve Kontrolör
Lutron CT-2012, 4-20 mA DC giriş sinyalleriyle çalışan yüksek performanslı bir kontrolör, alarm ve gösterge cihazıdır. Geniş ekranı, hassas ölçüm özellikleri ve kullanıcı dostu ayar seçenekleriyle çeşitli endüstriyel uygulamalarda üstün performans sunar.
Öne Çıkan Özellikler
- Giriş: 4-20 mA DC, lineer.
- Geniş Ekran Seçenekleri: Kullanıcı, -1999 ile 9999 arasında istenen ekran değerini ayarlayabilir. Ondalık nokta DP1, DP2 veya DP3 olarak seçilebilir. Tüm ön ayar verileri kalıcı olarak hafızaya kaydedilir.
- Çok Amaçlı Kullanım: CT-2012, nem, ışık, pH, çözünmüş oksijen, iletkenlik, titreşim, basınç, ses, sıcaklık, RPM, Hz, yük hücresi (ağırlık, kuvvet), potansiyel (açı, seviye), ACV, ACA, DCV, DCA ve WATT gibi birçok parametre için kullanılabilir.
- Kontrol ve Alarm Çıkışı:
- Kontrol çıkışı: 2 nokta (COM, NO).
- Alarm çıkışı: 2 nokta (COM, NO).
- Kontrol rölesi, okunan değer kontrol değerine ulaştığında devreye girer.
- Histerezis Ayarı: Kontrol ve alarm fonksiyonları için histerezis değeri ayarlanabilir.
- LED Ekran: Yüksek parlaklığa sahip büyük kırmızı LED ekran sayesinde veriler kolayca okunabilir.
- Yüksek Hassasiyet: Mikroişlemci devresi, ölçümlerde yüksek doğruluk sağlar.
- Güç Kaynağı ve Bağlantılar:
- DC 24V güç kaynağı çıkışı.
- RS232/USB bilgisayar arabirimi ile veri aktarımı.
- Kompakt Tasarım: Standart 96 x 48 mm DIN kasa.
- Opsiyonel Yazılım: Veri toplama yazılımı ile uyumlu.
- Güç Gereksinimi: 90-260 ACV, 50/60 Hz.
Uygulama Alanları
CT-2012, endüstriyel kontrol sistemlerinde nem, ışık, sıcaklık, basınç, titreşim ve diğer ölçüm değerlerini izlemek ve kontrol etmek için ideal bir çözümdür. Ayrıca, laboratuvar ortamlarında, üretim süreçlerinde ve otomasyon sistemlerinde kullanılabilir.
| Ekran | * 4 haneli kırmızı LED, 14 mm ( 0,55 inç ) basamak yüksekliği |
|
| * 4 gösterge: PV (proses değeri) göstergesi SV ( set değeri ) göstergesi Kontrol dışı göstergesi Alarm çıkışı göstergesi |
||
| * 4-20 mA giriş sinyaline göre, kullanıcı -1999 ile 9999 arasında istenen ekran değerini önceden ayarlayabilir (ondalık nokta DP1, DP2, DP3'ü seçebilir). Ekran değeri ayarlanana kadar, tüm veriler kalıcı olarak hafıza devresine kaydedilecektir. | ||
| Giriş Sinyali | Doğrusal, 4 - 20 mA | |
| Doğruluk @ 23 ± 5 ℃ |
Aralık ± | ± ( 0.15% + 2d ) F.S. |
| Sıfır ± | ( %0,1 + 2d ) F.S. | |
| * F.S. : tam ölçek | ||
| Devre | Mikroişlemci LSI devresinin özel çipi. | |
| Örnekleme Süresi | Yaklaşık 1 saniye. | |
| Harici Güç Kaynağı | DC 24 V, 50 mA maks. | |
| Veri Çıkışı | RS 232 PC seri arayüzü. | |
| Röle Çıkışı | Sayı | 2 röle |
| İşlev | Röle 1 : Yüksek/Düşük kontrol rölesi. Röle 2 : Yüksek/Düşük alarm rölesi. |
|
| Azami yük | 0,5 ACA/250 ACV 0,5 DCA/24 DCV * Röle kontağı yük akımını uygulamayın > 0,5 A, aksi takdirde röle garanti olmaksızın kalıcı olarak hasar görebilir. |
|
| Ana Dahili Fonksiyon Seçimi | * Ondalık basamak ayarı : DP1, DP2, DP3 * Aralık ayarının düşük limiti 4 mA = X X X X, min. değer -1999 * Aralık ayarının yüksek limiti 20 mA = X X X X, maks. değer 9999 * Alarm fonksiyonu ayarı: Yüksek Alarm veya Düşük alarm. * Kontrol fonksiyonu ayarı Yüksek kontrol veya Düşük kontrol. * Alarm Sapması * Kontrol Sapması * Ekran okumasının filtre değeri * Ofset ayarı. * Kazanç ayarı. * RS232 çıkış ünitesi kod ayarı |
|
| Dahili fonksiyonun varsayılan değeri: Önceden tavsiye olmaksızın, CT-2012'nin işlevi aşağıdakileri önceden ayarlayacaktır: * 4 mA = 0, 20 mA = 9999. * Yüksek kontrol modu. * Yüksek alarm modu. * RS232 çıkış birim kodu = 0 (birim yok). |
||
| Ön Panel İşlev Seçimi | * Kontrol ayar noktası değeri ayarı. * Ölçüm değeri ( Proses değeri ) ofseti. PV göstergesini gerçek PV'den dengelemek için kullanın. * Alarm ayar noktası değeri ayarı. |
|
| Çalışma sıcaklığı | 0 - 50 ℃ | |
| Çalışma Nemi | %80'den az B.N. | |
| Güç Kaynağı | 90 - 260 ACV, 50/60 Hz. | |
| Güç Tüketimi | Yaklaşık 3,5 VA/AC 110V. Yaklaşık 4,9 VA/AC 220V. |
|
* Bu broşürde listelenen görünüm ve teknik özellikler haber verilmeksizin değiştirilebilir.
