Kelepçe Baskı Kuvveti Test Cihazı PCE-4PCFM

Teknik Özellikler

Açıklama

Kelepçe Baskı Kuvveti Test Cihazı PCE-4PCFM
30 kN maksimum kuvvet / 1 kg çözünürlük / Tüm ölçeğin %0.5’i ölçüm belirsizliği
/
Grafik renkli dokunmatik ekran / Ayarlanabilir ölçüm noktası / Pil ile çalışır
/ Yazıcı dahil

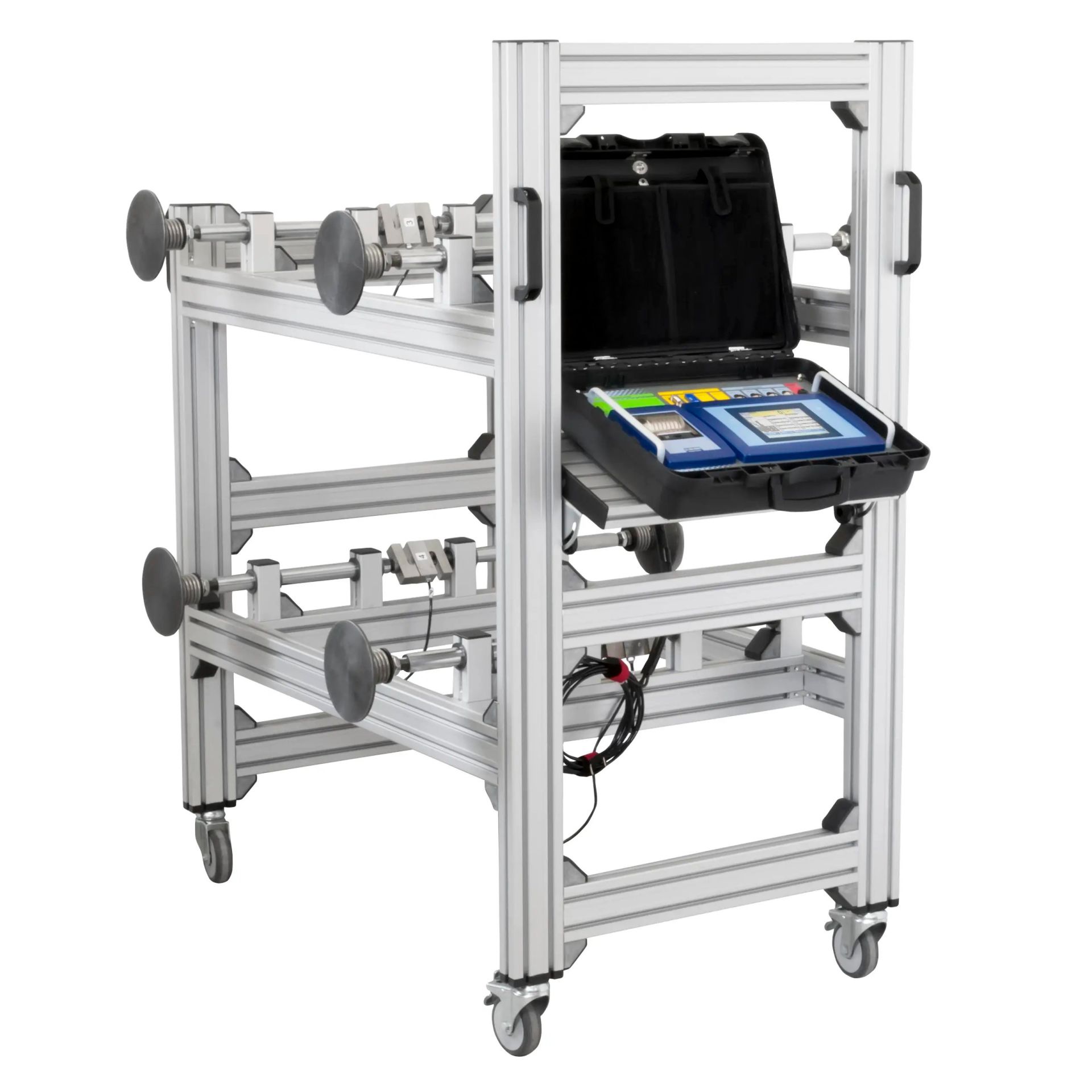

Kelepçe baskı kuvveti test cihazı PCE-4PCFM, optimum kelepçeleme kuvveti
dağılımını sağlayabilen 4 noktalı bir cihazdır.

Buzdolabı, çamaşır makinesi vb. gibi beyaz eşyaların ve elektronik cihazların
taşınması için daha büyük tutucular kullanılır. Burada amaç, tek bir adımda
mümkün olduğunca çok ürünü güvenli bir şekilde taşıyabilmektir. Bunun için,
tutucu kollarına kullanıcıya kelepçeleme kuvvetinin yüke eşit dağılımını
ayarlama imkanı veren birkaç ayar noktası sağlanır.

Kelepçe baskı kuvveti test cihazı PCE-4PCFM tam olarak bu amaç için
geliştirilmiştir. Kelepçe baskı kuvveti test cihazı, aynı anda 4 farklı ölçüm
noktasında meydana gelen sıkıştırma kuvvetini / kelepçeleme kuvvetini belirler.

Bu 4 kuvvet sensörünün her biri 3 t’ye kadar maksimum kuvveti belirleyebilir.
Kuvvet, kelepçe baskı kuvveti test cihazının renkli ekranında 1 kg çözünürlükte
görüntülenir. Burada her bir sensörün kuvveti ve birkaç sensörün toplamı
görüntülenir ve kuvvet, toplam kuvvete göre yüzde olarak görüntülenir. Kelepçe
baskı kuvveti test cihazı ile kuvvet kg, N, kN ve lb cinsinden
görüntülenebilir.

Böylece, kuvvet dağılımı hızlı ve kolay bir şekilde kontrol edilebilir ve
ayarlanabilir. Kelepçe baskı kuvveti test cihazına operatör ve tutucu kimlik
numarası girilebilir. Bu kimlik numarası, belirlenen ölçüm değerleri ile
yazdırılabilir ve opsiyonel olarak USB bellekte tablo halinde kaydedilebilir.

Bu, kontrol edilen tutucuların belgelenmesini sağlar ve pek çok hizmet
sağlayıcı tarafından kalibrasyon ve yeniden kalibrasyon işlemlerinde
kullanılır.

Kelepçe baskı kuvveti test cihazının diğer bir fonksiyonu da ilgili ölçüm
noktasının yanı sıra toplam kuvvetin ayar noktasının ayarlanabilmesidir. Bu
değerin aşılması ya da bu değerin altına düşülmesi halinde bu durum ekranda
renkli olarak belirtilir ve arıza operatöre hızlı bir şekilde gösterilebilir.

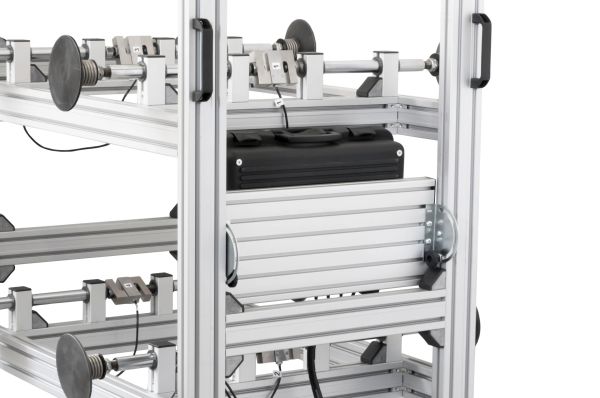

Kelepçe baskı kuvveti test cihazının dört ölçüm noktası kolay bir şekilde
hareket ettirilebilir ve farklı ataşmanlara uyarlanabilir. Kelepçe baskı
kuvveti test cihazı, pil ile çalışır ve mobil kullanım sağlar.

Kelepçe baskı kuvveti test cihazı, tutucudaki ayarları hızlı ve kolay bir
şekilde kontrol etme ve gerekirse yanlış kuvvet dağılımı nedeniyle taşınacak
malların hasar görmesini önlemek için ayarlama imkanı sunar.

Özellikler

• - Büyük tutucular için kuvvet ölçüm cihazı
• - 30 kN / 3 t’ye kadar ölçüm aralığı (30.000 N / 3.000 kg)
• - Eş zamanlı 4 nokta ölçümü
• - Çeşitli şekilde ayarlanabilir ölçüm noktası
• - Operatör girişi ve tutucu kimliği (ID) ile grafik renkli dokunmatik ekran
• - Toplam kuvvet / Kuvvet ölçüm noktası 1 / Kuvvet ölçüm noktası 2 / Kuvvet ölçüm noktası 3 / Kuvvet ölçüm noktası 4
• - Üst / alt / ön ve arka bölgedeki kuvvetlerin toplamı
• - Ölçüm değerlerinin toplam kuvvete göre yüzde kuvvet dağılımı
• - Toleransın dışındaki ölçümlerde renk gösterimi
• - Yazıcı dahil
• - Ölçüm verilerinin opsiyonel olarak USB bellekte depolanması

Teknik Bilgiler

• Sensörler: Çekme ve sıkıştırma kuvveti için S yük hücreleri / hücre başına
• maksimum 3 t
• Ölçüm Sistemi: Maksimum kuvvet 30.000 N / 3.000 kg / 3 t
• Çözünürlük: 1 kg
• Ölçüm Tüm ölçeğin %0.5’i
• Belirsizliği:
• Boyut: 1300 x 1050 x 1550 mm
• Yapı: 45 x 90 mm alüminyum profil
• Ölçüm Mesafesi: Ölçüm mesafelerinin her biri ayarlanabilir.
• x ekseni: 320 … 1050 mm (yatay)
• y ekseni: 300 … 1250 mm (dikey)
• z ekseni: 1000 ... 1050 mm (derinlik)
• Ölçüm Alanı: Ø158 mm / kendinden tesviyeli
• Ekran: Grafik dokunmatik ekran, 120 x 90 mm
• Gösterge: Çoklu gösterge
• Toplam kuvvet / Kuvvet noktası 1 / Kuvvet noktası 2 / Kuvvet noktası
• 3 / Kuvvet noktası 4
• Üst / alt / ön ve arka bölgedeki kuvvetlerin toplamı
• Ölçüm değerlerinin toplam kuvvete göre yüzde kuvvet dağılımı
• Tolerans dışındaki ölçümlerde renk gösterimi
• Dil: Almanca
• Diğer işletim dilleri fabrikada ayarlanabilir.
• Kullanmak istediğiniz dili bize iletin.
• Arayüz: Yazıcı ile RS232
• USB depolama arayüzü opsiyonel
• Yazıcı: Termal yazıcı / 203 dpi / 58 mm kağıt genişliği
• Tekerlek: 4 döner tekerlek / Ø100 / bunlardan ikisi çift taraflı
• Güç Kaynağı: Pil 45 saate kadar çalışır / şarj süresi yaklaşık 10 saattir
• Ağırlık Yaklaşık 130 kg

Teslimat İçeriği

• 1 x Kelepçe Baskı Kuvveti Test Cihazı PCE-4PCFM (4 Yük hücreli),
• 8 x Kılavuz Mil,
• 1 x Güç Adaptörü.
