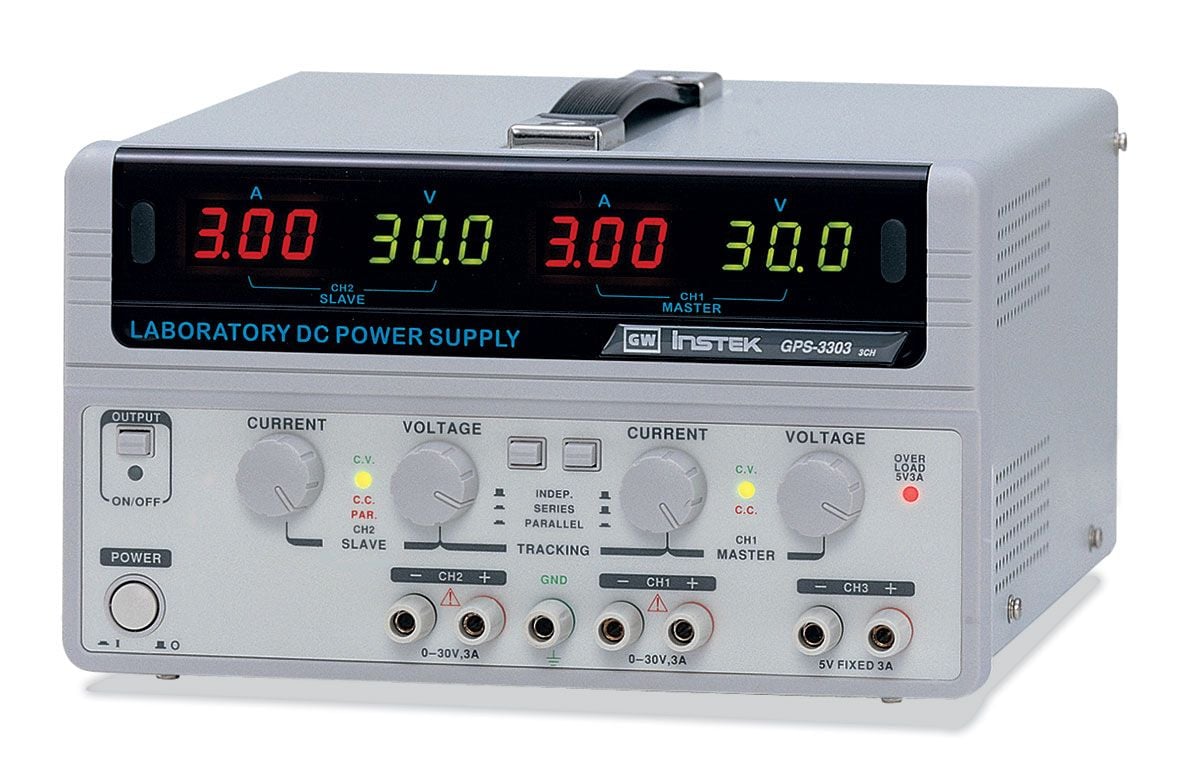

GPS-3303

ÇIKIS MODLARI

 KANAL-1

KANAL-2

 KANAL-3

Gerilim

0~30V

5V

Akim

0~3A

3A

Seri Gerilim

0~60V

...........

Paralel Akim

0~6A

SABIT VOLTAJ  ISLEM (KANAL 1&2)

Sebeke Regülasyonu ≤0.01% + 3mV

Yük Regülasyonu ≤0.01% + 3mV (≤3A)

≤0.02% + 5mV (>3A)

Dalgalanma & Gürültü ≤1mVrms, 5Hz ~ 1MHz

Telafi Zamani ≤100μS

(50% Yük Degisikligi, Minimum Yük: 0.5A)

AKIM KONTROLLU  ISLEM (KANAL 1&2)

Sebeke Regülasyonu  ≤0.2% + 3mA

Yük Regülasyonu ≤0.2% + 3mA

Dalgalanma & Gürültü ≤3mArms

KANAL 3, 2.2V ~ 5.2V ÇIKIS  (GPS-4303 / GPS-4303)

Sebeke Regülasyonu ≤5mV

Yük Regülasyonu  ≤15mV

Dalgalanma & Gürültü ≤2mVrms, 5Hz ~ 1MHz

Çikis Akimi GPS-4303: 1A GPS-3303: 3A

KANAL 4,  8V ~ 15V ÇIKIS (GPS-4303 )

Sebeke Regülasyonu ≤5mV

Yük Regülasyonu ≤10mV

Dalgalanma & Gürültü ≤2mVrms, 5Hz ~ 1MHz

Çikis Akimi :1A

ÖLÇÜM (Gösterge)

Dijital 3 digit, 0.5” LED Ekran

Dogruluk  ±(0.5% okuma+2 hane)

IZOLASYON

Sase ~ Terminal ≥DC 500V / 20MΩ

Sase ~ AC Besleme ≥DC 500V / 30MΩ

SEBEKE

 AC 100V / 120V / 220V / 240V ±10%, 50/60Hz
