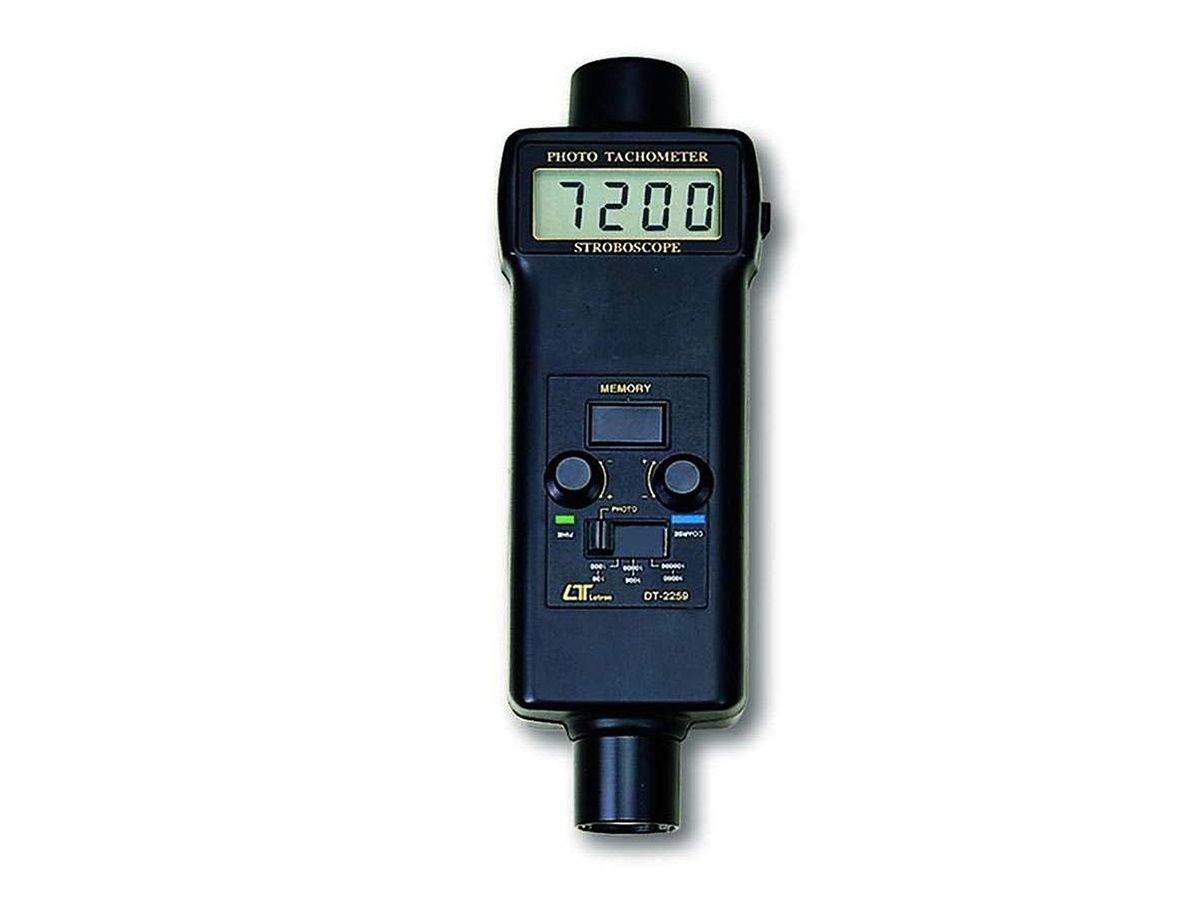

Lutron DT-2259 Fotoğraflı Takometre
Lutron DT-2259 Ürüne Genel Bakış:
* Lutron DT-2259 Akıllı, mikroişlemci devre tasarımı, yüksek doğruluk, geniş aralık, dijital okuma.
* Bir cihaz, "Dijital Fotoğraf Takometresi" ve "Dijital Stroboskop" olmak üzere iki işlev içerir.
* Dijital Stroboskop :
100 RPM'den 100.000 RPM'ye kadar geniş ayar aralığı, yüksek doğrulukta dijital ekran. Modern katı hal yüksek görünür turuncu ışık, uzun ömür, neredeyse bakım gerektirmez.Lutron DT-2259 ile Genel endüstriyel bakım, üretim, kalite kontrol, laboratuvarlar ve ayrıca okullar ve kolejlerde flaş etkisini göstermek için kullanılan hareketli dişlilerin, fanların, santrifüjlerin, pompaların, motorların ve diğer ekipmanların incelenmesi ve hızlarının ölçülmesi için idealdir.
* Dijital Fotoğraf Takometre :
Temassız RPM ölçümü, 0,5 ila 100.000 RPM arasında geniş ölçüm aralığı. Ölçülen değer < 1000 RPM için 0,1 RPM çözünürlük. Son değer, maks., değer, min. değer otomatik olarak hafızaya kaydedilebilir ve "Hafıza Çağırma Butonu"na basılarak elde edilebilir. Lutron DT-2259 ile Yüksek görünürlüklü LCD ekran, tahmin veya hata olmaksızın tam olarak RPM okuması sağlar.
* Lutron DT-2259 Güçlü, hafif ABS plastik muhafaza dahil olmak üzere dayanıklı, uzun ömürlü bileşenlerin kullanımı.
Dolap, her iki ele de rahat oturacak şekilde özenle şekillendirilmiştir.
Lutron DT-2259 Ürünün Genel Özellikleri :
Lutron DT-2259 Genel Özellikler | |||
Lutron DT-2259 Ekranı | 5 sayım, 10 mm ( 0,4") LCD | Çalışma Sıcaklığı | 0 - 50 ℃ (32 - 122 ℉). |
(Sıvı Kristal ekran) işlev uyarısı ile. | Çalışma Nemi | Less than 80% RH. | |
Doğruluk | ± (% 0.1 + 2 sayım ). | ||
Örnekleme Süresi | 1 saniye( 60 RPM ). | Boyut | 215 x 65 x 38 mm. |
Zaman tabanı | Kuvars kristali. | (8.5 x 2.6 x 1.5 inch). | |
Devre | Özel tek çipli tasarım | Ağırlık | 300g(0,66 LB)/batarya dahil |
mikroişlemci LSI devresi. | Aksesuar | Taşıma çantası 1 adet. | |
Batarya | 4 x 1.5V AA ( UM-3 ) batarya. | Kullanım kılavuzu 1 adet | |
Lutron DT-2259 Ürünün Teknik Özellikleri :
Lutron DT-2259 ELEKTRİK ÖZELLİKLERİ ( FOTO DEVİR ÖLÇER ) | ||
Ölçüm Aralığı | 5 ile 99,999 RPM | |
Çözünürlük | 0.1 RPM ( < 1,000 RPM ) | 1 RPM (1,000 RPM ) |
Fotoğraf Tak. algılama mesafesi | 50 ile 150 mm/2 to 6 inç. | |
* Tipik maks. Ortam ışığına bağlı olarak 300 mm/12 inç. | ||
ELECTRICAL SPECIFICATIONS ( STROBOSCOPE ) | |||
Stroboskopik Flaş Hızı | 100 ile 100,000 FPM/RPM | Flaş tüpü | Yüksek verimliliğe sahip turuncu LED lamba. |
FPM : dakikada yanıp sönme | |||
RPM : dakika başına tur | Flaş Süresi | Yaklaşık 60 ila 1.000 mikrosaniye. | |
Flaş Ayar Aralığı | 3 ranges : | ||
Range A: 100-1,000 FPM Range B: 1,000-10,000 FPM Range C: 10,000-100,000 FPM | Flaş rengi | Turuncu | |
Flaş Süresi | Yaklaşık Dönem süresinin %16'sı. | ||
Flaş Ayar Düğmesi | Kaba ayar düğmesi ve İnce ayar düğmesi. | ||
Çözünürlük | 0,1 FPM/RPM. | ||
(1.000 FPM/RPM'den az) | Kalibrasyon | Kristal zaman tabanı ve mikroişlemci devresi, herhangi bir harici kalibrasyon işlemine gerek yoktur. | |
1 DK/DK | |||
(1.000 FPM/RPM'nin üzerinde) | |||
OPERASYON PROSEDÜRLERİ (STROBOSKOP) | |
Hazırlık | Aralık anahtarını " 1000 RPM " , " 10.000 RPM " veya " 100.000 RPM " konumuna getirin. |
Hız Kontrolü | Hızı kontrol ederken, flaşın izlenmekte olan nesne ile aynı anda (bire bir) yanıp söndüğünden emin olunmalıdır. Bir Stroboskop ayrıca hareketi 2:1, 3:1, 4:1 ve .'de durduracaktır, buna normalde armoni denir. Uyumdan emin olmak için, iki görüntü görünene kadar kadranı çevirin - bu, gerçek hızı iki katına çıkaracaktır. Ardından tek ve sabit bir görüntü görünene kadar yanıp sönme hızını azaltın - bu gerçek gerçek hızdır. |
Hareketi Kontrol Etme | Hareket analizi için, yukarıda belirtildiği gibi gerçek hızı bulun ve ardından kadranı yavaşça yukarı veya aşağı çevirin. Bu, tam incelemeye izin veren bir yavaş hareket efekti verecektir. |
