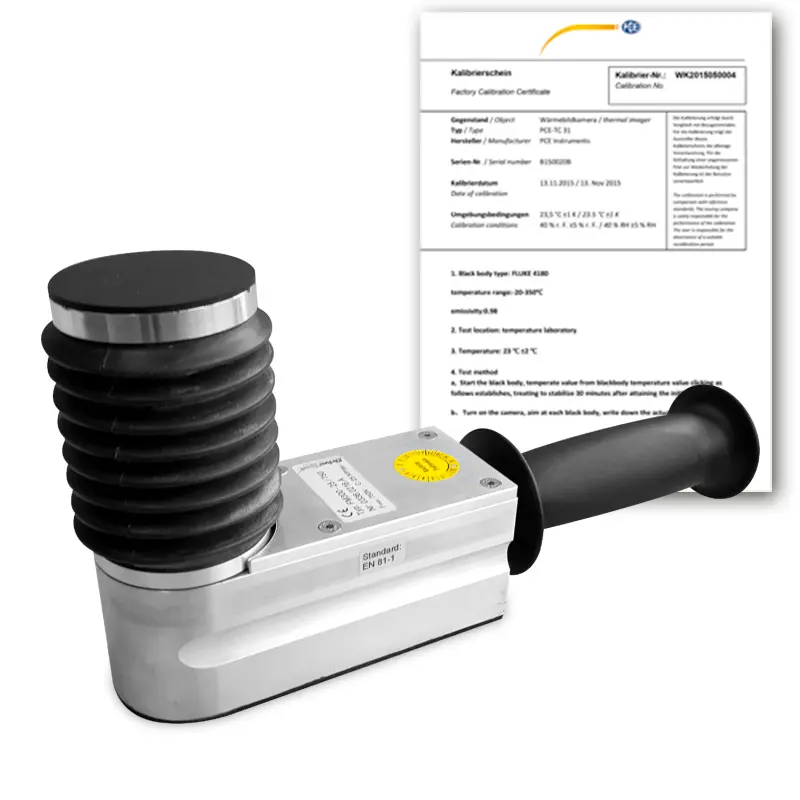

Drivetest FM300-SY-25-750 Kapama Kuvveti Test Cihazı
69.563,50 TL
Kategori
Marka
Fiyat
1.589,00 EUR + KDV
* 6.782,44 TL den başlayan taksitlerle!!
Bu kablosuz Kapama Kuvveti Test Cihazı, FM300 modelinin geliştirilmiş hali olup, otomatik asansör kapıları ve makine korumaları üzerinde hassas kuvvet ölçümleri yapmak için özel olarak tasarlanmıştır. Uzun ömürlü ve dayanıklı malzemelerden üretilmiş sağlam tasarımı, zorlu endüstriyel ortamlarda mükemmel performans sunar. Bluetooth teknolojisi sayesinde kablosuz rahatlığın tadını çıkarın; QR ve barkod tarama desteği ile anında ölçüm noktası tanımlama ve PDF formatında rapor oluşturma imkanı sunar. PinchPilot yazılımı ve Force Meter uygulaması ile uyumluluk, verilerin kolay değerlendirilmesi ve dışa aktarılmasına olanak tanır. Ürün, ISO kalibrasyon sertifikası ile birlikte gelerek güvenilirliğini kanıtlar.
Ürün Bilgisi
Kapama Kuvveti Test Cihazı
Kablosuz / Otomatik asansör kapıları ve makine korumaları için
Kapama kuvveti test cihazı, otomatik asansör kapıları ve makine korumaları için tasarlanmış kablosuz ve elektronik bir ölçüm cihazıdır. Kapama kuvveti test cihazı, FM300’ün geliştirilmiş halidir. Kapama kuvveti test cihazı, zorlu ortamlarda yıllarca kullanım ve devamlı hassasiyet için sağlam tasarımı, kablosuz uygulamanın esnekliği ve kolay kullanım ile birleştirir.
Kapama kuvveti test cihazı, günlük kullanımda QR ve barkod aracılığıyla otomatik ölçüm noktası tanımlama, ölçüm değerlerine anında ulaşma ve doğrudan PDF raporu oluşturma gibi pek çok avantaj sağlar.
Özellikler
- Kolay kullanım (uzun yıllara dayanan tecrübeden elde edilen deneyimi uygular)
- Kapsamlı müşteri hizmetleri (şirket içi kalibrasyon hizmeti ve yazılım güncellemeleri)
- Mevcut kılavuzların kullanımı
- Anlık değerlendirme (seçilen kılavuzlara ve standartlara göre)
- İşlem güvenilirliği (entegre test talimatı kılavuzlara uygun ölçüm sağlar)
- Geniş sıcaklık çalışma aralığı
- Dil seçimi (Almanca, İngilizce, İspanyolca, Fransızca, İtalyanca ve Çince)
- İlgili standart desteği (EN 81-1, EN 81-2, EN 81-20:2014, EN 81-50:2015, EN 14120 (yazılımda eşlenmiştir))
- Hassas ölçümler (sürtünmesiz kılavuz ve platform yük hücresi sayesinde)
- Sağlam tasarım (endüstriyel ortamlarda uzun kullanım ömrü için dayanıklı malzemeden yapılmış gövde)
- Kablosuz (rahatsız edici kablolar yok)
- Ölçüm noktası tanımlama (QR ve barkod aracılığıyla)
Teknik Bilgiler
| FM300 BT | Bluetooth | |
| Ölçüm Aralığı | 0 ... 750 N | |
| Hassasiyet |
Ölçüm değerinin +/– 3 N’u ya da %3’ü |
|
| Yay Sertliği | 25 N/mm | |
| Aralık Genişliği | 145-510 mm (uzatma seti dahil) | |
| Çap | 58 mm | |
| Ölçüm Prensibi | DMS (gerinim ölçer) dönüştürücü | |
| Boyut | 280 x 145 x 82 mm | |
| Ağırlık | 1.2 kg | |
| PC Değerlendirme Yazılımı PinchPilot | ||
| - Çok dilli (Almanca, İngilizce, İtalyanca, Fransızca, İspanyolca) | ||
| - Kuvvet eğrisinin grafiksel gösterimi | ||
| - Standartla ilgili karakteristik değerlerin hesaplanması | ||
| - Farklı standartlara göre değerlendirme mümkün | ||
| - Kullanıcı tanımlı standartlar ayarlanabilir | ||
| - Protokol çıktısı | ||
| - Verileri dışarı aktarma (Excel, CSV, PDF) | ||
| Uygulama (Google Play Store’dan indirilebilir) | ||
| - Force Meter (kılavuz ve standartlar için otomatik güncellemeler içeren kullanımı kolay uygulama) | ||
| - Zaman tasarrufu (ölçüm sonucu ile ilgili anında geri bildirim) | ||
| - Rapor oluşturma | ||
| - Kağıtsız ofis (kağıt işleriyle harcanan zamanı azaltmaya yardımcı olur ve çevreyi korur) | ||
| - Çok yönlü kurulum (uygulamayı ihtiyaçlarınıza göre yapılandırın (örneğin, müşteri imzasını etkinleştirin) | ||
| - PinchPilot yazılımı ve uygulama için sistem gereksinimleri (bkz. Yazılım/Uygulama kısmı) | ||
Teslimat İçeriği
1 x Kapama Kuvveti Test Cihazı FM300 BT,
1 x Force Meter Uygulaması (indirilebilir),
1 x PinchPilot Yazılımı (USB bellek),
1 x Bilgisayar Bağlantı Kablosu (USB),
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu,
1 x ISO Kalibrasyon Sertifikası.
1 x Force Meter Uygulaması (indirilebilir),
1 x PinchPilot Yazılımı (USB bellek),
1 x Bilgisayar Bağlantı Kablosu (USB),
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu,
1 x ISO Kalibrasyon Sertifikası.
Yazılım / Uygulama
Yazılım Açıklaması / Teknik Gereksinimler
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.
- PC / Dizüstü bilgisayar Windows 7 ya da üstü
- Seri USB bağlantısı ya da Bluetooth arayüzü
- Ölçüm cihazı
- Şu ölçüm cihazları için: Orjinal BIA Klasse 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
PC Yazılımı PinchPilot
Kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için “PinchPilot” yazılımı kullanılır. Günlük görevler için ek bir yazılıma gerek yoktur.
Verileri Dışarı Aktarma
PinchPilot, rutin ölçümler için gereken tüm fonksiyonları sağlar. Verilerin daha fazla işlenmesi gerekiyorsa aralarından seçim yapabileceğiniz çeşitli dışarı aktarma türleri mevcuttur. Bazı dışarı aktarma seçenekleri şunlardır:
Metni dışarı aktarma: ölçüm değerleri sayı satırı olarak Microsoft Excel’e aktarılabilir.
Grafiği dışarı aktarma: EMF formatında protokol ya da tek diyagram Microsoft Word’e aktarılabilir.
Ölçüm verileri ppdx (XML formatı) olarak dışarı aktarılabilir ve daha fazla işlem için diğer yazılım araçlarımızla içeri aktarılabilir.
SQL veritabanı: istek üzerine, özelleştirilmiş bir SQL arayüzü entegre edilebilir
National Instruments DataPlugin (Diadem ya da LabView’e aktarmak için)
PinchPilot Kılavuzuna Göre Değerlendirme
Yazılım, ölçüm sonuçlarını PinchPilot kılavuzu temelinde değerlendirir. PinchPilot kılavuzu, yürürlükteki düzenlemelere (yasalar, standartlar, kılavuzlar) dayanır ve izin verilen sınır değerleri içeren bir dizi parametreden oluşur. Elde edilen ölçüm sonuçları buna göre değerlendirilir. İzin verilen aralık, ölçüm diyagramında renk ile vurgulanır ve ölçümün hızlı bir şekilde değerlendirmesini sağlar. PinchPilot kılavuzu tarafımızdan güncel tutulur. Tarafımızdan yapılan kalibrasyonlar, yazılımın ve dolayısıyla PinchPilot kılavuzunun güncellenmesini de içerir. Düzenli kalibrasyon, mevcut ve güncel standartlar temelinde bir değerlendirme sağlar. PinchPilot kılavuzuna göre değerlendirmenin yanı sıra kullanıcı kendi kılavuzunu oluşturma seçeneğine de sahiptir.
Sonuçların Belgelenmesi
Ölçümlerin kağıt ortamında belgelenmesi için protokol ve rapor olmak üzere iki seçenek mevcuttur: Protokol, bir ölçüm noktası için ayrıntılı bir grafik belgeleme iken rapor tablo biçiminde birkaç ölçüm noktası için bir belgeleme seçeneğidir. Bu, bir nesne (kapı, otobüs vb.) üzerindeki tüm ölçümleri belgelemek için kullanılabilir.
Kullanıcı, PinchPilot yazılımını kullanmak için Almanca, İngilizce, Fransızca, İtalyanca ve İspanyolca dillerinden birini seçebilir. İndirilen sürüm için lisans mevcut değilse yazılım yükseltme maliyeti ortaya çıkar.
Değerlendirilebilir Standartlar ve Kılavuzlar:
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.
Force Meter Uygulaması / Açıklama
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.
- Uygulama Google Play Store’dan indirilir
- Android cihaz
- Şu cihazlar için: BIA-1 BT, BIA-600 BT, FM-100 BT, FM-300 BT
Teknik gereksinimler
- Mobil Android cihaz (tablet / akıllı telefon)
- Android 5.0 ya da üstü
- Bluetooth arayüzü
- Bluetooth ölçüm cihazı (kablosuz)
Android için Force Meter Uygulamasının Fonksiyonları
Ölçüm Verilerinin Toplanması ve Görselleştirilmesi
Uygulama, ölçümün ardından verileri grafikte görüntüler. Buna ek olarak, ölçüm için diğer parametreler hesaplanır ve tablo halinde görüntülenir. Tüm veriler cihazdaki yerel bir veritabanında kaydedildiği için daha sonra kolaylıkla geri alınabilir.
Standartlara Göre Değerlendirme
Uygulama, ölçümleri önceden tanımlanmış değerlendirme kriterlerine göre değerlendirir. Bu kriterler, yürürlükteki düzenlemelere (yasalar, kılavuzlar, standartlar vb.) dayanır. İzin verilen değerler ölçüm diyagramında ya da tablo halinde gösterilir. Böylece, ölçümün hızlı bir şekilde değerlendirilmesi sağlanır. Değerlendirme kriterleri güncel tutulur ve kullanıcılar Google Play Store üzerinden uygulamaya ilişkin güncellemeleri kolaylıkla edinebilir.
Ölçüm İşlemi Boyunca Rehberlik
Ölçümden önce ilgili bir standart ya da kılavuz seçildiğinde kullanıcı ölçüm işlemi boyunca sezgisel olarak yönlendirilir. Uygulama, ölçülecek noktaya bağlı olarak ölçümün nasıl yapılacağına ilişkin bilgi verir.
Tüm ölçüm noktaları bir listede görüntülenir ve ölçümden sonra tamamlandı olarak işaretlenir. Bu şekilde, kullanıcı gerçekleştirilecek ölçümü her zaman takip eder.
Ölçüm Nesnesi ve Ölçüm Noktası Tanımlama
Kullanıcı, bir ölçüm nesnesi oluşturma ve tanımlama; seri numarası, tür ya da cihaz sahibi gibi ilgili tüm verileri kaydedebilir. Bunun haricinde, ölçüm nesnesi ile birlikte bir barkod ya da QR kodu da kaydedilebilir. Cihazın entegre kamerası sayesinde yeni bir ölçüm gerçekleştirmek için ölçüm nesneleri daha sonra kolay bir şekilde seçilebilir. Sonuç penceresinde ölçüm nesnesi için tüm ölçümleri elde etmek amacıyla bu karakteristik veriler üzerinden filtreleme gerçekleştirilebilir.
Rapor Oluşturma ve Verileri Dışarı Aktarma
Ölçümden hemen ardından ölçümün PDF raporu oluşturulur. Kullanıcı bu PDF’yi doğrudan e-mail ile iletebilir ya da bir depolama ortamına (cihaz, bulut vb.) kaydedebilir. Android cihaza yazıcı bağlı olduğunda rapor hemen yazdırılabilir. İmza ve yorum fonksiyonu, rapor oluştururken kullanılabilecek faydalı özelliklerdendir. Bunun haricinde, cihazın dahili kamerasıyla fotoğraf oluşturmak için bir fonksiyon mevcuttur. Bu fotoğraflar belgeleme amacıyla rapora dahil edilebilir. Ayrıca, ölçüm verilerini ppdx (XML formatı) olarak dışarı aktarmak da mümkündür. Bu şekilde ölçüm verileri diğer yazılım araçları ile açılabilir ve işlenebilir.
Almanca, İngilizce, Fransızca, İtalyanca ve İspanyolca dillerinden seçim yapılabilir.
Değerlendirilebilir Standartlar ve Kılavuzlar
ASR 1.7
DIN EN 12453:2017
DHF-TS-011:2018
DIN EN 16005:2012
DIN EN 18650-1:2010
DIN EN 14752
2000/4 EG
DIN EN 81-20
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.
