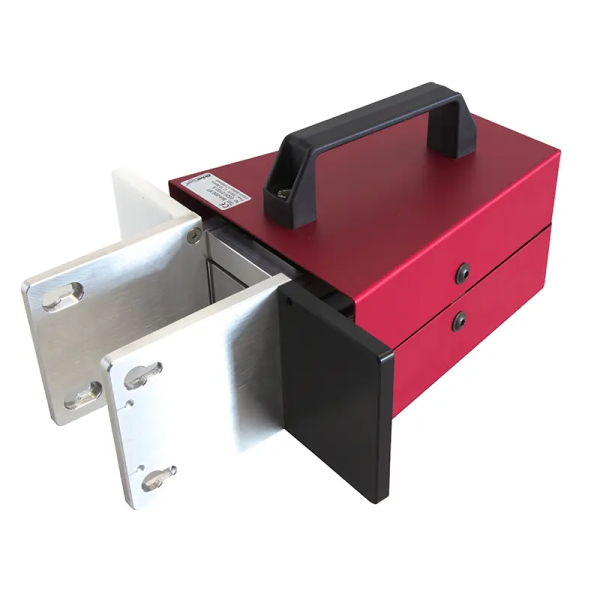

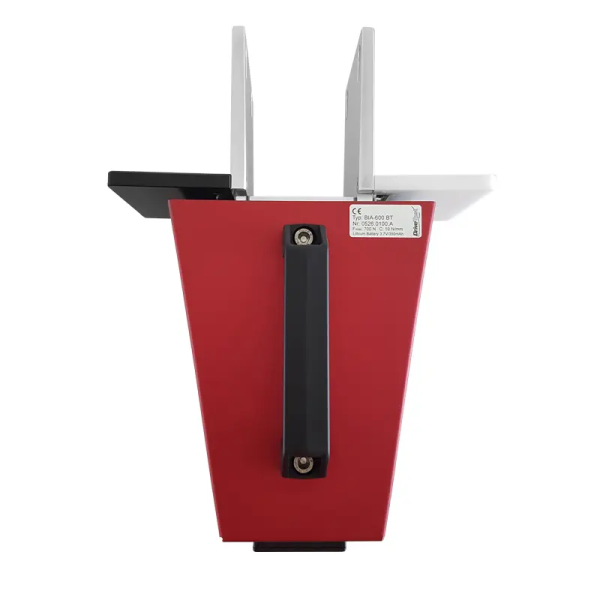

Drivetest BIA600BT-SY-10-700 Kapama Kuvveti Test Cihazı
BIA600 BT Kapama Kuvveti Test Cihazı, raylı araç kapı ve kayar basamaklarının güvenliğini sağlamak üzere tasarlanmış kablosuz ve elektronik bir ölçüm cihazıdır. Zorlu ortamlarda uzun yıllar boyunca hassas ve güvenilir performans sunan cihaz, QR ve barkod entegrasyonu sayesinde otomatik ölçüm noktası tanımlama ve veri erişimi sağlar. PinchPilot yazılımı ve Force Meter uygulaması ile ölçümler hızlı bir şekilde raporlanabilir ve analiz edilebilir. Cihaz, EN 14752:2015 gibi uluslararası standartlara uygun olarak üretilmiştir ve çeşitli dillerde kullanım imkânı sunar.
Ürün Bilgisi
Kapama Kuvveti Test Cihazı BIA600 BT
Raylı araç kapıları ve kayar basamaklar için
Kapama kuvveti test cihazı BIA600 BT, raylı araç kapıları ve kayar basamaklar için tasarlanmış kablosuz ve elektronik bir ölçüm cihazıdır. Kapama kuvveti test cihazı BIA600 BT, BIA600’ün geliştirilmiş halidir. Kapama kuvveti test cihazı, zorlu ortamlarda yıllarca kullanım ve devamlı hassasiyet için sağlam tasarımı, kablosuz uygulamanın esnekliği ve kolay kullanım ile birleştirir.
Kapama kuvveti test cihazı, günlük kullanımda QR ve barkod aracılığıyla otomatik ölçüm noktası tanımlama, ölçüm değerlerine anında ulaşma ve doğrudan PDF raporu oluşturma gibi pek çok avantaj sağlar.
Özellikler
Teknik Bilgiler
| BIA600 BT | ||
| Kuvvet Uygulama | Çift taraflı | |
| Ölçüm Aralığı | 0 … 700 N | |
| Hassasiyet |
+/-3 N (0-100) |
|
| Yay Sertliği | 10 N/mm | |
| Aralık Genişliği | 90 mm | |
| Yüzey | 100 x 100 mm | |
| Kuvvet Sensörü | DMS (gerinim ölçer) köprü | |
| Boyut | 320 x 250 x 110 mm | |
| Ağırlık | 3.0 kg | |
| Mesafe Koruyucu | ||
| - EN 14752:2015’e göre tüm açıklık genişlikleri için komple set | ||
| - Kullanılan mesafe koruyucuların otomatik olarak tanınması | ||
| - Açıklık genişliğine göre otomatik sınır değeri ayarı | ||
| - Kullanımı kolay, alet kullanmadan hızlı montaj | ||
| - Sağlam tasarım, düşük ağırlık, POM | ||
| - BIA 600 sensör ve SEB2 ile taşıma çantasında | ||
| PC Değerlendirme Yazılımı PinchPilot | ||
| - Çok dilli (Almanca, İngilizce, İtalyanca, Fransızca, İspanyolca) | ||
| - Kuvvet eğrisinin grafiksel gösterimi | ||
| - Standartla ilgili karakteristik değerlerin hesaplanması | ||
| - Farklı standartlara göre değerlendirme mümkün | ||
| - Kullanıcı tanımlı standartlar ayarlanabilir | ||
| - Protokol çıktısı | ||
| - Verileri dışarı aktarma (Excel, CSV, PDF) | ||
| - Opsiyonel ölçüm noktası tanımlama | ||
| Force Meter Uygulaması (Google Play Store’dan indirilebilir) | ||
| - Kılavuz ve standartlar için otomatik güncellemeler içeren kullanımı kolay uygulama) | ||
| - Zaman tasarrufu (ölçüm sonucu ile ilgili anında geri bildirim) | ||
| - Rapor oluşturma | ||
| - Kağıtsız ofis (kağıt işleriyle harcanan zamanı azaltmaya yardımcı olur ve çevreyi korur) | ||
| - Çok yönlü kurulum (uygulamayı ihtiyaçlarınıza göre yapılandırın (örneğin, müşteri imzasını etkinleştirin) | ||
| - PinchPilot yazılımı için sistem gereksinimleri (bkz. Yazılım/Uygulama kısmı) | ||

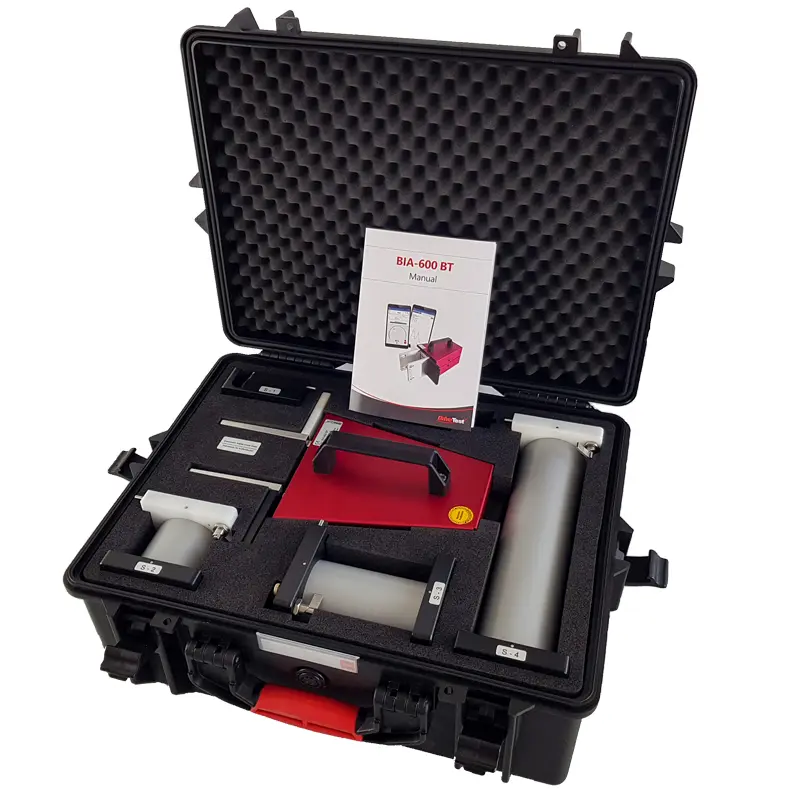

Teslimat İçeriği
1 x Mesafe Koruyucu (EN 14752:2015’e göre, 4 adet),
1 x Force Meter Uygulaması (Google Play Store’dan indirlebilir),
1 x PinchPilot Yazılımı (USB bellek),
1 x USB Kablosu,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu,

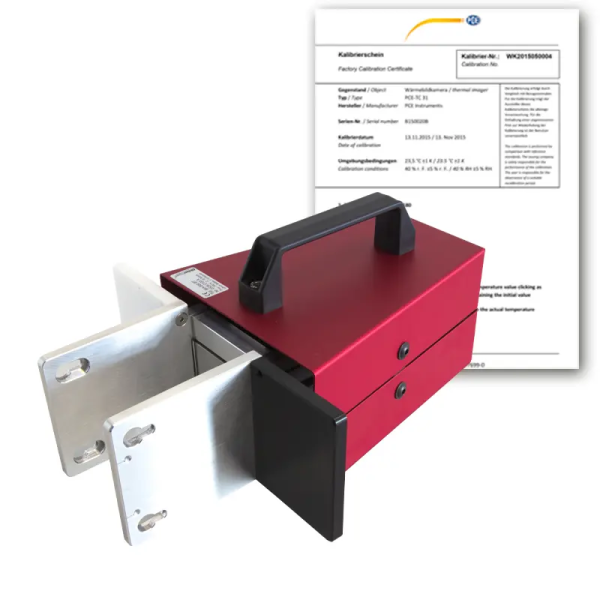

1 x ISO Kalibrasyon Sertifikası.
Yazılım / Uygulama
- Şu ölçüm cihazları için: Orjinal BIA Klasse 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
PinchPilot, rutin ölçümler için gereken tüm fonksiyonları sağlar. Verilerin daha fazla işlenmesi gerekiyorsa aralarından seçim yapabileceğiniz çeşitli dışarı aktarma türleri mevcuttur. Bazı dışarı aktarma seçenekleri şunlardır:
Yazılım, ölçüm sonuçlarını PinchPilot kılavuzu temelinde değerlendirir. PinchPilot kılavuzu, yürürlükteki düzenlemelere (yasalar, standartlar, kılavuzlar) dayanır ve izin verilen sınır değerleri içeren bir dizi parametreden oluşur. Elde edilen ölçüm sonuçları buna göre değerlendirilir. İzin verilen aralık, ölçüm diyagramında renk ile vurgulanır ve ölçümün hızlı bir şekilde değerlendirmesini sağlar. PinchPilot kılavuzu tarafımızdan güncel tutulur. Tarafımızdan yapılan kalibrasyonlar, yazılımın ve dolayısıyla PinchPilot kılavuzunun güncellenmesini de içerir. Düzenli kalibrasyon, mevcut ve güncel standartlar temelinde bir değerlendirme sağlar. PinchPilot kılavuzuna göre değerlendirmenin yanı sıra kullanıcı kendi kılavuzunu oluşturma seçeneğine de sahiptir.
prEN 12650-1
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.
- Şu cihazlar için: BIA-1 BT, BIA-600 BT, FM-100 BT, FM-300 BT
Android için Force Meter Uygulamasının Fonksiyonları
Uygulama, ölçümün ardından verileri grafikte görüntüler. Buna ek olarak, ölçüm için diğer parametreler hesaplanır ve tablo halinde görüntülenir. Tüm veriler cihazdaki yerel bir veritabanında kaydedildiği için daha sonra kolaylıkla geri alınabilir.
Ölçümden önce ilgili bir standart ya da kılavuz seçildiğinde kullanıcı ölçüm işlemi boyunca sezgisel olarak yönlendirilir. Uygulama, ölçülecek noktaya bağlı olarak ölçümün nasıl yapılacağına ilişkin bilgi verir.
Tüm ölçüm noktaları bir listede görüntülenir ve ölçümden sonra tamamlandı olarak işaretlenir. Bu şekilde, kullanıcı gerçekleştirilecek ölçümü her zaman takip eder.
Kullanıcı, bir ölçüm nesnesi oluşturma ve tanımlama; seri numarası, tür ya da cihaz sahibi gibi ilgili tüm verileri kaydedebilir. Bunun haricinde, ölçüm nesnesi ile birlikte bir barkod ya da QR kodu da kaydedilebilir. Cihazın entegre kamerası sayesinde yeni bir ölçüm gerçekleştirmek için ölçüm nesneleri daha sonra kolay bir şekilde seçilebilir. Sonuç penceresinde ölçüm nesnesi için tüm ölçümleri elde etmek amacıyla bu karakteristik veriler üzerinden filtreleme gerçekleştirilebilir.
DIN EN 81-20
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.
