Drivetest BIA600-SY-10-700 Kapama Kuvveti Test Cihazı
BIA600 Kapama Kuvveti Test Cihazı, raylı araç kapılarının güvenliğini sağlamak amacıyla tasarlanmış yüksek hassasiyetli bir ölçüm cihazıdır. Zorlu çalışma koşullarında dayanıklı performans sunan bu cihaz, kapsamlı yazılım desteğiyle hızlı ve kolay veri analizi sağlar. Tekrarlanan ölçümler, PinchPilot yazılımı aracılığıyla otomatik olarak kaydedilip değerlendirilebilir. EN 14752:2015 standartlarına uygun mesafe koruyucular ve sağlam tasarımı ile BIA600, raylı sistem güvenliğini artıracak ideal bir çözümdür.
Ürün Bilgisi

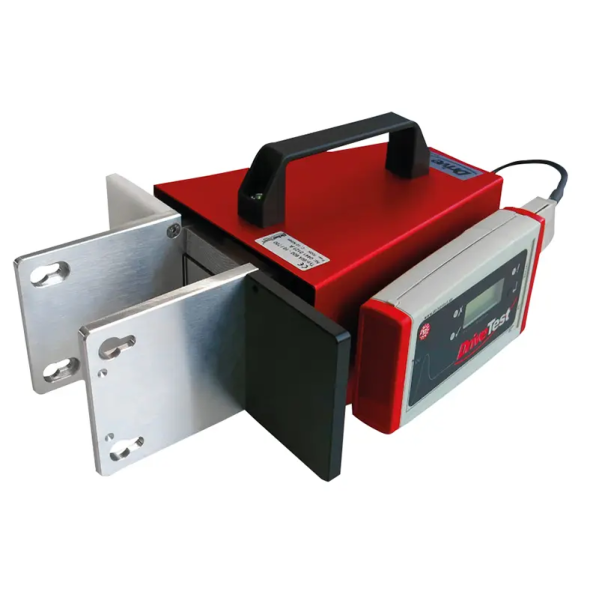

Kapama Kuvveti Test Cihazı BIA600
Kapanma kuvveti ölçümü ile güvenlik / Raylı araç kapıları için
Kapama kuvveti test cihazı BIA600, raylı araç kapıları için tasarlanmış elektronik bir ölçüm cihazıdır. Kapama kuvveti test cihazının ayrıntılı tasarımı, hassasiyeti sağlamlıkla birleştirerek zorlu ortamlarda yıllarca kullanımdan sonra bile hassas ölçüm değerleri sağlar.
Birden fazla kapısı olan araçlarda tekrarlanan ölçümler için hızlı ve kolay uygulama büyük önem taşır. Bu amaçla, ölçüm ve belgeleme işlemleri için gereken çabayı büyük ölçüde azaltan bir yazılım geliştirilmiştir. Sadece birkaç adımda komple bir aracın ölçümleri alınabilir, tablo ya da grafik halinde değerlendirilebilir ve ardından rapor olarak yazdırılabilir.
PinchPilot yazılımı, otomatik ortamlarda uzaktan kontrol için Microsoft® DLL ya da National Instruments® LabVIEW gibi arayüzler sağlar.
Özellikler
Teknik Bilgiler
| BIA600 | ||
| Kuvvet Uygulama | Tek taraflı | |
| Ölçüm Aralığı | 0 … 700 N | |
| Hassasiyet |
+/-3 N (0-100) ya da |
|
| Yay Sertliği | 10 N/mm | |
| Aralık Genişliği | 90 mm | |
| Yüzey | 100 x 100 mm | |
| Kuvvet Sensörü | DMS (gerinim ölçer) köprü | |
| Boyut | 320 x 250 x 110 mm | |
| Ağırlık | 3.0 kg | |
| Gösterge SEB2 | ||
| - LCD ekranlı, LED durum göstergeli, tuşlu ve seri arayüzlü veri kaydedici ünite | ||
| - Opsiyonel bilgisayar kontrollü ölçüm | ||
| - 9 V pil ile çalışma | ||
| - Gerçek zamanlı saat | ||
| - 100 ölçüm için hafıza | ||
| - Sensör ve bilgisayar arayüzü | ||
| - Tepe değer göstergesi | ||
| - Başarılı/Başarısız değerlendirme | ||

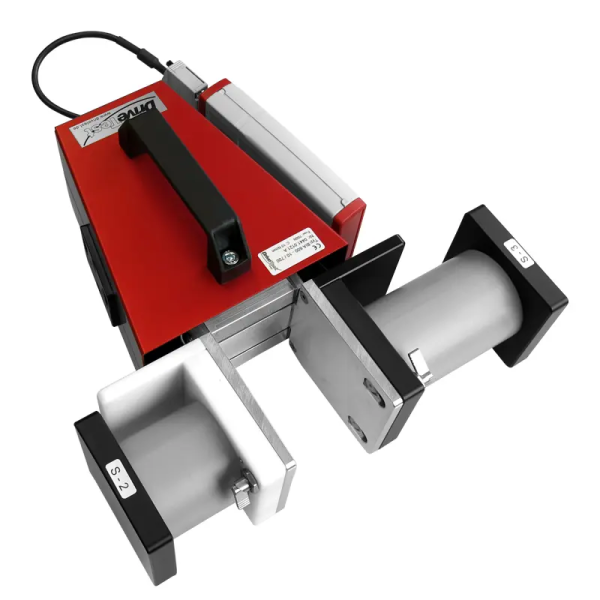

| Mesafe Koruyucu | ||
| - EN 14752:2015’e göre tüm açıklık genişlikleri için komple set | ||
| - Kullanılan mesafe koruyucuların otomatik olarak tanınması | ||
| - Açıklık genişliğine göre otomatik sınır değeri ayarı | ||
| - Kullanımı kolay, alet kullanmadan hızlı montaj | ||
| - Sağlam tasarım, düşük ağırlık, POM | ||
| - BIA 600 sensör ve SEB2 ile taşıma çantasında | ||
| PC Değerlendirme Yazılımı PinchPilot | ||
| - Çok dilli (Almanca, İngilizce, İtalyanca, Fransızca, İspanyolca) | ||
| - Kuvvet eğrisinin grafiksel gösterimi | ||
| - Standartla ilgili karakteristik değerlerin hesaplanması | ||
| - Farklı standartlara göre değerlendirme mümkün | ||
| - Kullanıcı tanımlı standartlar ayarlanabilir | ||
| - Protokol çıktısı | ||
| - Verileri dışarı aktarma (Excel, CSV, PDF) | ||
| - Opsiyonel ölçüm noktası tanımlama | ||
| - PinchPilot yazılımı için sistem gereksinimleri (bkz. Yazılım/Uygulama kısmı) | ||
Teslimat İçeriği
1 x Gösterge SEB2 (LCD ekranlı, LED durum göstergeli, tuşlu ve seri arayüzlü ayrı veri kaydedici modülü),
1 x 9 V Pil,

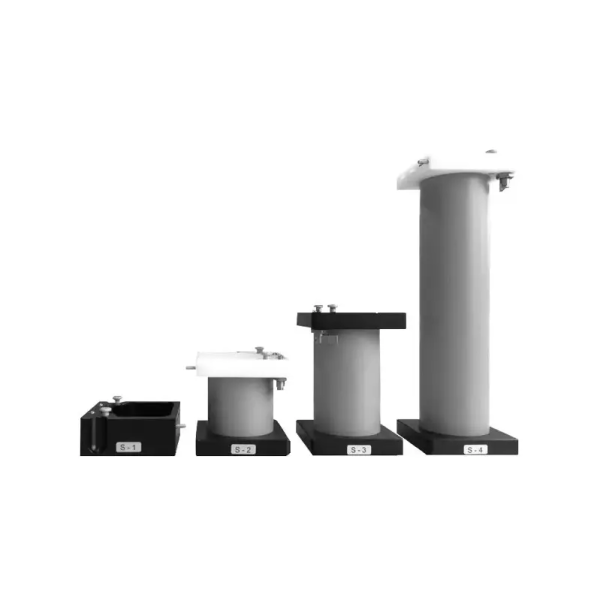

1 x Mesafe Koruyucu (EN 14752:2015’e göre, 4 adet),
1 x Bilgisayar Bağlantı Kablosu (USB),
1 x PinchPilot PC Yazılımı (Windows XP, Vista, W7, W8 ve W10 için uygundur),

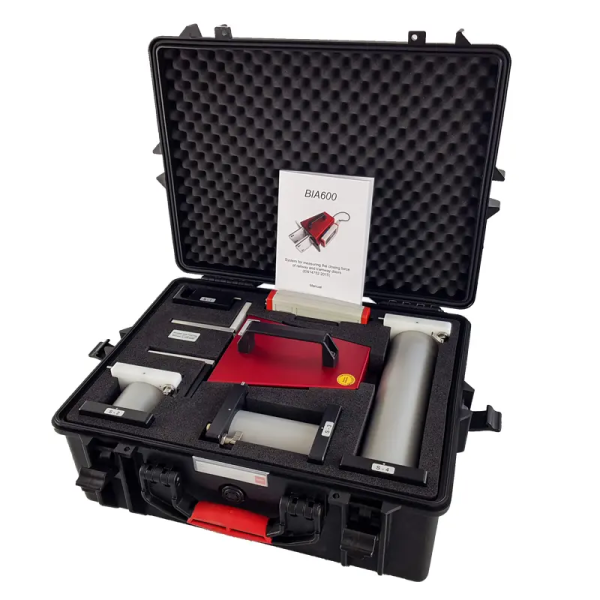

1 x Taşıma Çantası (teslimat içeriğindeki tüm ürünler için),
1 x Kullanım Kılavuzu,

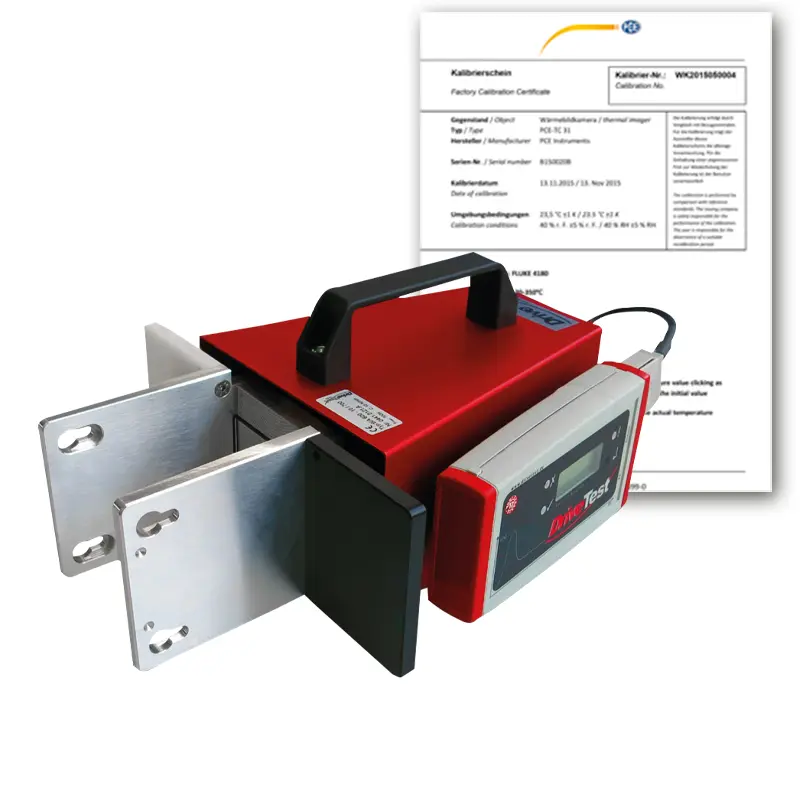

1 x ISO Kalibrasyon Sertifikası.
Yazılım / Uygulama
Yazılım Açıklaması / Teknik Gereksinimler
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.
- Şu ölçüm cihazları için: Orjinal BIA Klasse 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
PinchPilot, rutin ölçümler için gereken tüm fonksiyonları sağlar. Verilerin daha fazla işlenmesi gerekiyorsa aralarından seçim yapabileceğiniz çeşitli dışarı aktarma türleri mevcuttur. Bazı dışarı aktarma seçenekleri şunlardır:
Yazılım, ölçüm sonuçlarını PinchPilot kılavuzu temelinde değerlendirir. PinchPilot kılavuzu, yürürlükteki düzenlemelere (yasalar, standartlar, kılavuzlar) dayanır ve izin verilen sınır değerleri içeren bir dizi parametreden oluşur. Elde edilen ölçüm sonuçları buna göre değerlendirilir. İzin verilen aralık, ölçüm diyagramında renk ile vurgulanır ve ölçümün hızlı bir şekilde değerlendirmesini sağlar. PinchPilot kılavuzu tarafımızdan güncel tutulur. Tarafımızdan yapılan kalibrasyonlar, yazılımın ve dolayısıyla PinchPilot kılavuzunun güncellenmesini de içerir. Düzenli kalibrasyon, mevcut ve güncel standartlar temelinde bir değerlendirme sağlar. PinchPilot kılavuzuna göre değerlendirmenin yanı sıra kullanıcı kendi kılavuzunu oluşturma seçeneğine de sahiptir.
prEN 12650-1
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.
