Drivetest BIA1-SY-10-310 Kapama Kuvveti Test Cihazı (Otobüs, tren kapıları ve açılır kapanır merdivenler için)
Ürün Bilgisi
Otobüs, tren kapıları ve kayar basamaklar için / Kapama kuvveti ölçümü ile güvenlik

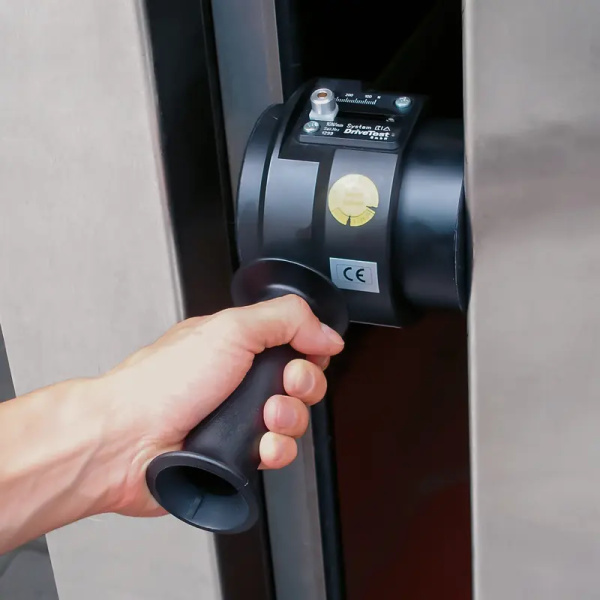

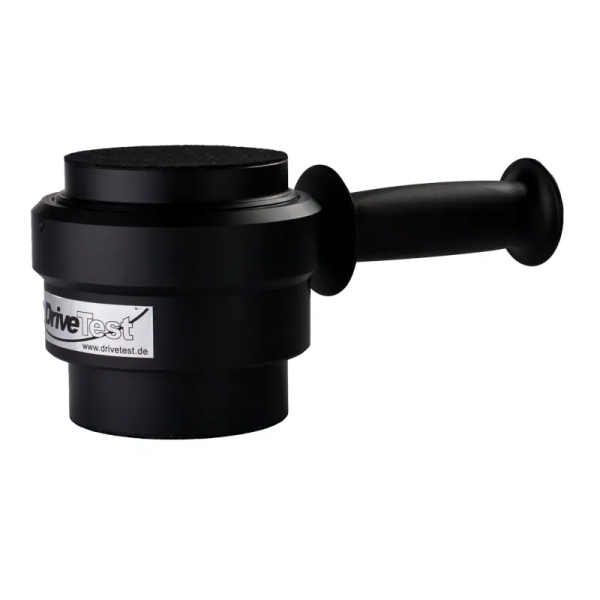

Kapama kuvveti test cihazı BIA Klasse 1, otomatik tren kapıları, hafif raylı sistem ve tramvay kapıları ve otomatik otobüs kapıları için tasarlanmış bir elektronik bir cihazdır. Kapama kuvveti test cihazının sağlam yapıyı hassasiyetle birleştiren gelişmiş mekanik tasarımı, zorlu ortamlarda yıllarca kullanımdan sonra bile hassas ölçümler sağlar.
Birden fazla kapısı olan araçlarda tekrarlanan ölçümlerin hızlı ve kolay bir şekilde yapılması büyük önem taşır. Bu amaçla ölçüm ve belgeleme işlemleri için gereken çabayı büyük ölçüde azaltan bir yazılım geliştirilmiştir. Sadece birkaç adımda komple bir araç üzerinde yapılan ölçümler girilebilir, tablo halinde yazdırılabilir ve veri tabanında kaydedilebilir.

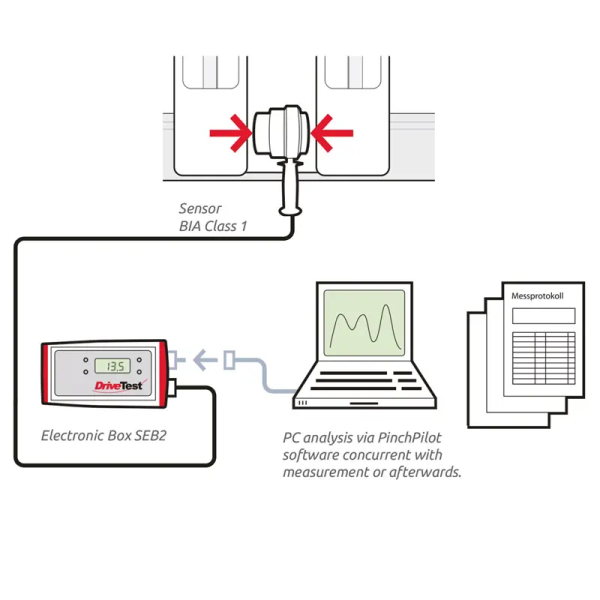

PinchPilot yazılımı, otomatik ortamlarda uzaktan kontrol için Microsoft® DLL ya da National Instruments® LabVIEW gibi arayüzler sağlar.
Özellikler
Teknik Bilgiler
| Original BIA Klasse 1 | ||
| Ölçüm Aralığı | 25 ... 310 N | |
| Hassasiyet | Ölçüm değerinin +/– 3 N’u ya da %3’ü | |
| Çözünürlük | 1 N | |
| Yay Sertliği | 10 N/mm | |
| Aralık Genişliği | 115 mm | |
| Çap | 100 mm | |
| Ölçüm Prensibi | DMS (gerinim ölçer) dönüştürücü | |
| Alım Frekansı/Hızı | 250 Hz / 4 ms | |
| Güç Kaynağı | 9 V blok pil, örn. 6LR61 | |
| Pil Voltajı İzleme | Var | |
| Çevre Sıcaklık Aralığı | -10 … +40 °C | |
| Depolama Sıcaklık Aralığı | -40 … +50 °C | |
| Nem | Maks. 90% bağıl nem, yoğuşmasız | |
| Boyut | 260 x 130 x 115 mm | |
| Ağırlık | 2.1 kg | |

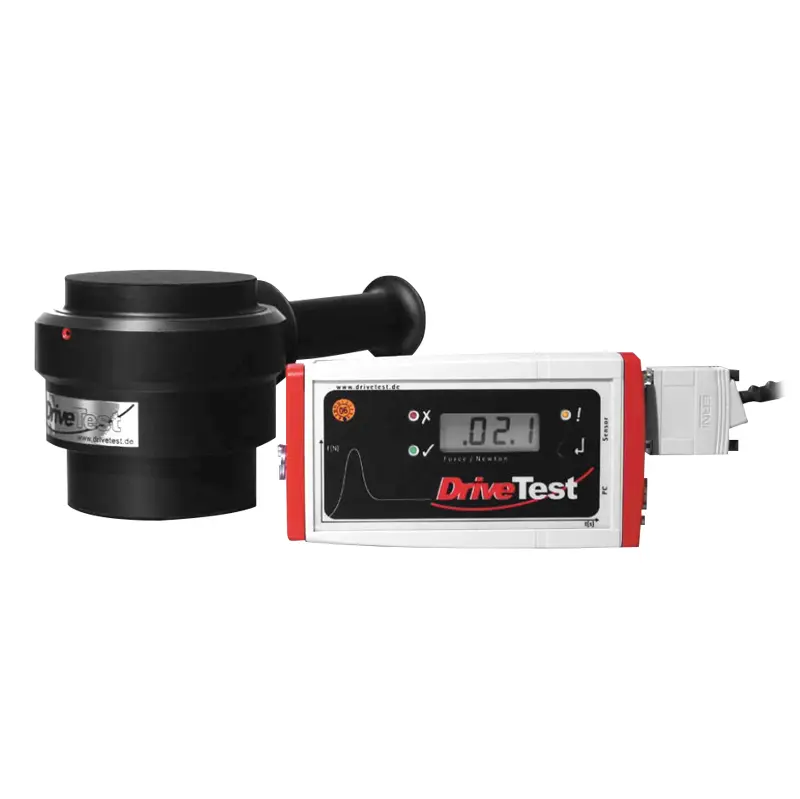

| Gösterge SEB2 | ||
| - LCD ekranlı, LED durum göstergeli, tuşlu ve seri arayüzlü veri kaydedici ünite | ||
| - Opsiyonel bilgisayar kontrollü ölçüm | ||
| - 9 V pil ile çalışma | ||
| - Gerçek zamanlı saat | ||
| - 100 ölçüm için hafıza | ||
| - Sensör ve bilgisayar arayüzü | ||
| - Tepe değer göstergesi ve etkin kuvvet göstergesi | ||
| - Başarılı/Başarısız değerlendirme | ||
| PC Değerlendirme Yazılımı PinchPilot | ||
| - Çok dilli (Almanca, İngilizce, İtalyanca, Fransızca, İspanyolca) | ||
| - Kuvvet eğrisinin grafiksel gösterimi | ||
| - Standartla ilgili karakteristik değerlerin hesaplanması | ||
| - Farklı standartlara göre değerlendirme mümkün | ||
| - Kullanıcı tanımlı standartlar ayarlanabilir | ||
| - Protokol çıktısı | ||
| - Verileri dışarı aktarma (Excel, CSV, PDF) | ||
| - Opsiyonel ölçüm noktası tanımlama | ||
| - PinchPilot yazılımı için sistem gereksinimleri (bkz. Yazılım/Uygulama kısmı) | ||

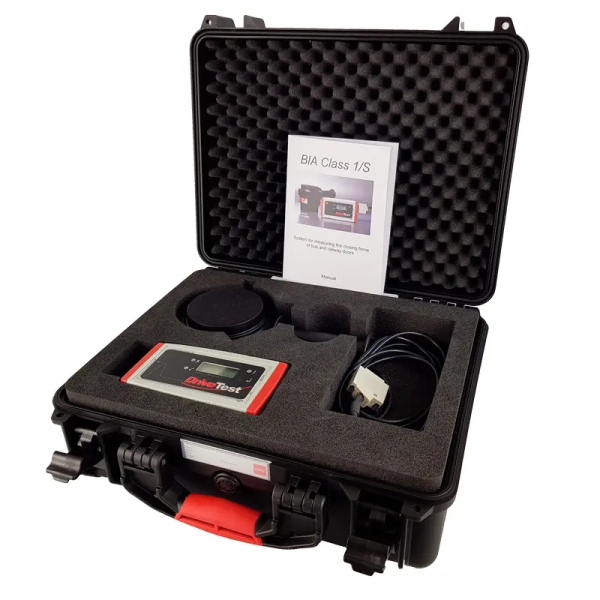

Teslimat İçeriği
1 x Gösterge SEB2 (LCD ekranlı, LED durum göstergeli, tuşlu ve seri arayüzlü ayrı veri kaydedici modülü),
1 x 9 V Blok Pil,
1 x Bilgisayar Bağlantı Kablosu (USB),
1 x USB Bellek (değerlendirme yazılımı PinchPilot ve belgeleme içerir),

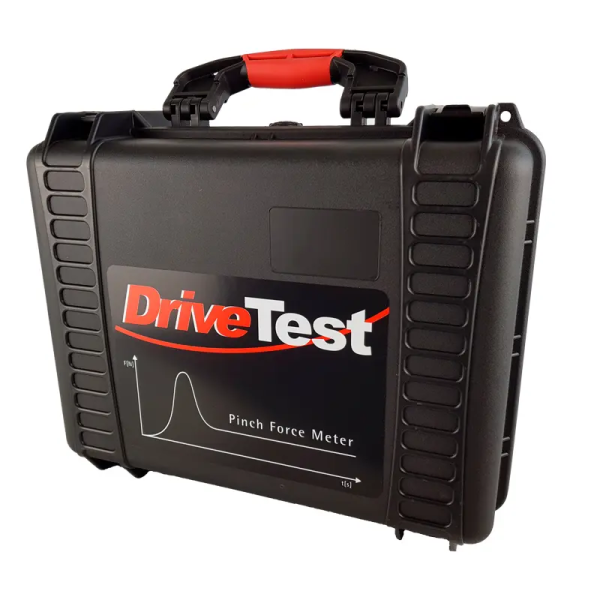

1 x Taşıma Çantası (teslimat içeriğinde yer alan tüm ürünler için),
1 x Kullanım Kılavuzu,

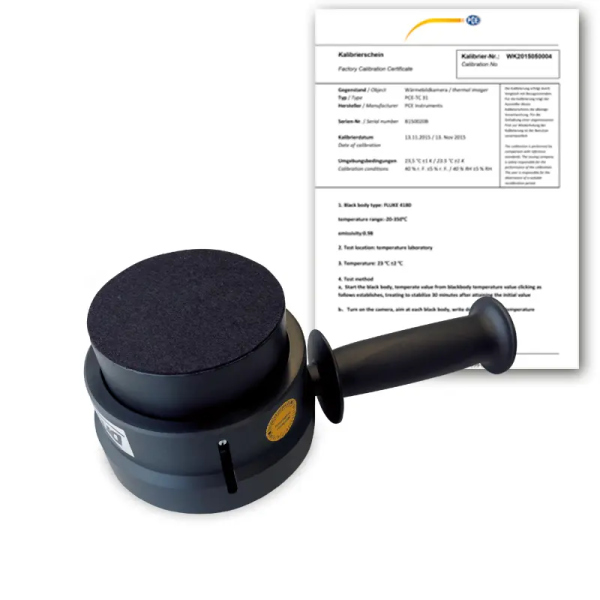

1 x ISO Kalibrasyon Sertifikası.
Yazılım / Uygulama
Yazılım Açıklaması / Teknik Gereksinimler
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.
- Şu ölçüm cihazları için: Orjinal BIA Klasse 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
PinchPilot, rutin ölçümler için gereken tüm fonksiyonları sağlar. Verilerin daha fazla işlenmesi gerekiyorsa aralarından seçim yapabileceğiniz çeşitli dışarı aktarma türleri mevcuttur. Bazı dışarı aktarma seçenekleri şunlardır:
Yazılım, ölçüm sonuçlarını PinchPilot kılavuzu temelinde değerlendirir. PinchPilot kılavuzu, yürürlükteki düzenlemelere (yasalar, standartlar, kılavuzlar) dayanır ve izin verilen sınır değerleri içeren bir dizi parametreden oluşur. Elde edilen ölçüm sonuçları buna göre değerlendirilir. İzin verilen aralık, ölçüm diyagramında renk ile vurgulanır ve ölçümün hızlı bir şekilde değerlendirmesini sağlar. PinchPilot kılavuzu tarafımızdan güncel tutulur. Tarafımızdan yapılan kalibrasyonlar, yazılımın ve dolayısıyla PinchPilot kılavuzunun güncellenmesini de içerir. Düzenli kalibrasyon, mevcut ve güncel standartlar temelinde bir değerlendirme sağlar. PinchPilot kılavuzuna göre değerlendirmenin yanı sıra kullanıcı kendi kılavuzunu oluşturma seçeneğine de sahiptir.
prEN 12650-1
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.
