CEM DT-5503 Analog Yalıtım Cihazı
CEM DT-5503 Analog Yalıtım Cihazı

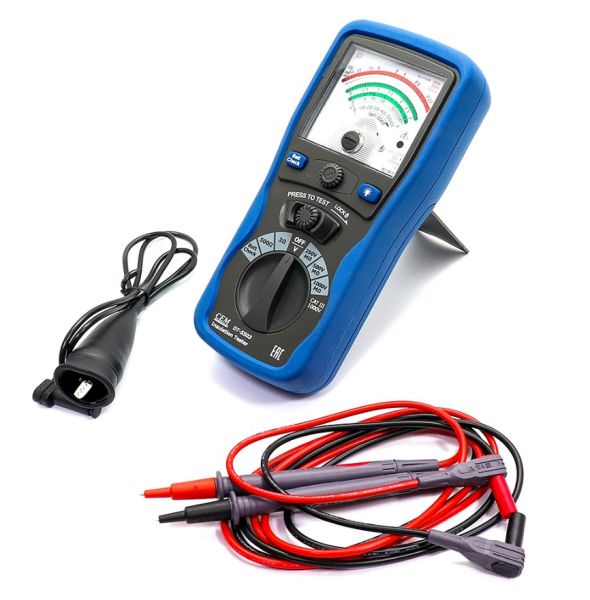

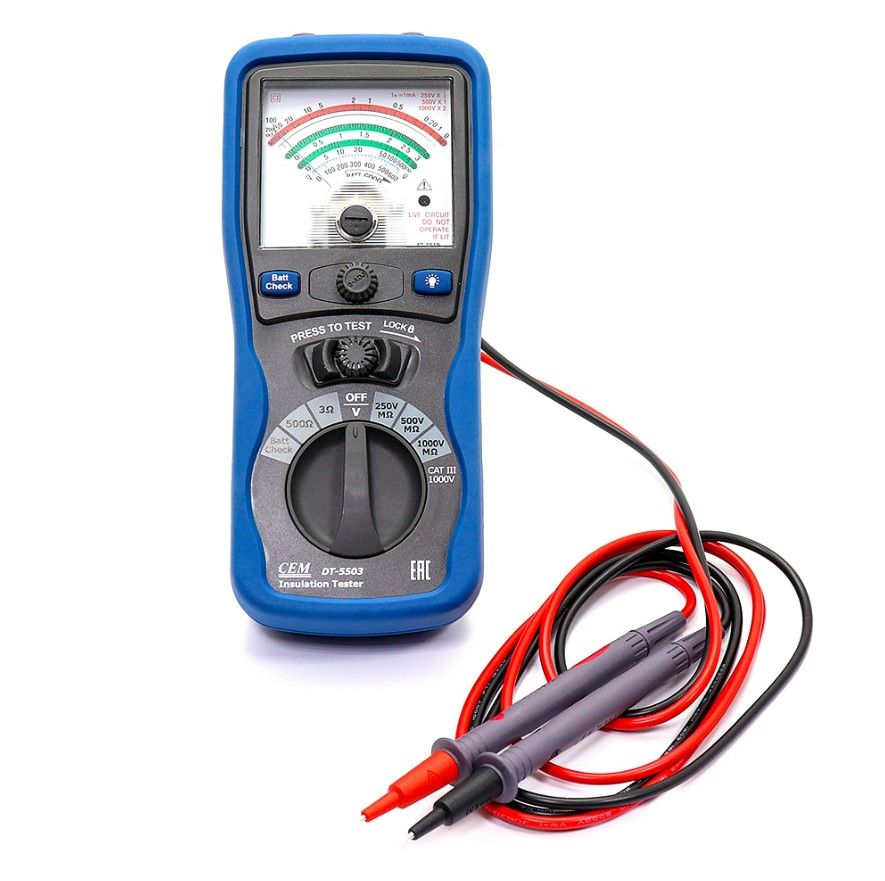

CEM DT-5503 Analog Yalıtım Cihazı, pratik ve kullanımı kolay bir analog yalıtım cihazı olup, elektrik tesisatlarının güvenliği ve sürekliliğini değerlendirmek için ideal bir çözümdür. Üç farklı yalıtım test aralığı (250V, 500V ve 1000V) sunan bu cihaz, aynı zamanda 3Ω süreklilik aralığı ve 500Ω direnç aralığı ile çok yönlü kullanım sağlar.
Canlı Devre Uyarısı özelliği sayesinde, analog yalıtım cihazı bağlı olduğu devrede gerilim olup olmadığını tespit eder ve kullanıcıyı uyarır. Ayrıca, şebekenin gerçek AC voltaj ölçümlerini de göstererek kullanıcıya ek bilgi sunar.
CEM DT-5503 Analog Yalıtım Cihazının Genel Özellikleri
- Üç Yalıtım Test Aralığı: 250V, 500V ve 1000V gerilim seviyelerinde yalıtım testleri yapma imkanı sunar.
- Süreklilik ve Direnç Ölçümü: 3Ω süreklilik aralığı ve 500Ω direnç aralığı ile hassas ölçümler yapar.
- Canlı Devre Uyarısı: Gerilim tespiti yaparak güvenli bir kullanım sağlar ve gerçek AC voltaj ölçümlerini ekranda gösterir.
- Yüksek Test Akımı: MΩ aralığında nominal gerilimde 3mA test akımı ile çalışır.
- Süreklilik Aralığında Güçlü Kısa Devre Akımı: 210mA kısa devre akımı ile doğru ve güvenilir süreklilik testleri yapar.
- Parlak Arka Aydınlatma: Düşük ışık koşullarında bile kolayca görülebilen ölçüm sonuçları için arka aydınlatmalı ekran.
- Yüksek Güvenlik Standartları: IEC10101 ve CAT III 1000V güvenlik standartlarına uygundur, bu da profesyonel kullanım için maksimum güvenlik sağlar.
CEM DT-5503, sağlam tasarımı ve geniş özellik yelpazesiyle elektrik tesisatlarının güvenliğini sağlamak için ideal bir analog yalıtım cihazıdır. Hassas ölçümleri, kullanıcı dostu tasarımı ve güvenlik odaklı özellikleri sayesinde profesyonel kullanıcıların güvenini kazanmıştır.
CEM DT-5503 Analog Yalıtım Cihazı Teknik Özellikler
| Özellik | Değer |
|---|---|
| DC Test Voltajı | 250V, 500V, 1000V |
| Ölçüm Aralıkları | (Ortalama Ölçek) |
| 0-400MΩ (4MΩ) | |
| 0-200MΩ (1MΩ) | |
| 0-100MΩ (1MΩ) | |
| Anma Akımı | 1 mA DC +%20, -%0 |
| Kısa Devre Akımı | 1.3mA DC tamam |
| Doğruluk Garantili Aralık | 0,05-10 MΩ ± %5 |
| 0,1-20 MΩ ± %5 | |
| 0,2-40 MΩ ± %5 | |
| Yukarıdaki sınırlar dışındaki aralıklarda ölçek uzunluğunun ± %7’si | |
| İletkenlik Testi | Kesinlik |
| Ölçek uzunluğunun ± %1,5’i | |
| Açık Devre Voltajı | 4,1VDC (yaklaşık) |
| Kısa Devre Akımı | 210 mA Min |
| Yüksek AC Voltaj Uyarısı | AC akım aralığı |
| 30 saniye için 0-600V AC | |
| Kesinlik | |
| Ölçek uzunluğunun ± %1,5’i | |
| Giriş Direnci | 1,2 MΩ |
| Dayanma Gerilimi | Bir dakika için 7400V AC 50Hz veya 60Hz |
| Güvenlik Standartları | IEC10101, KAT Ⅲ |
| Boyutlar | 200mm*92mm*50mm |
| Ağırlık | 546g |
