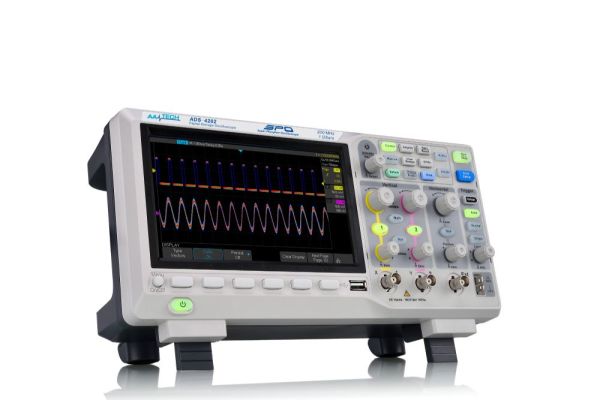

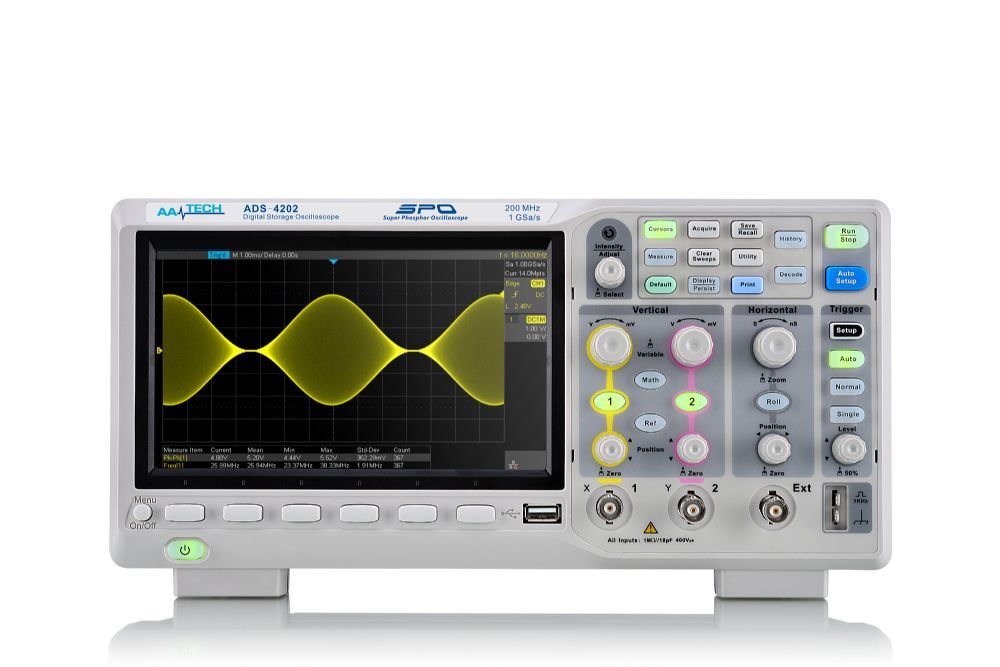

AATech ADS-4202- Dijital Osiloskop
%11
0,00 TL
0,00 TL
ÜRÜNE GENEL BAKIŞ:
- ADS-4202 (100MHz ve 200MHz Bandwidth Model, 2 Kanal)
- ADS-4102 (100 MHz Bandwidth Model, 2 Kanal)
ÜRÜNÜN GENEL ÖZELLİKLERİ :
- 100 MHz bantgenişliği
- Gerçek zamanlı 1GSa/s örnekleme hızı
- Yeni nesil SPO teknolojisi
- Dalgaform yakalama hızı 100,000 wfm/s (normal modda) ve 400,000 wfm/s (sequence modunda)
- 256-level yoğunluk derecelendirme ve renkli ekran modları desteği
- 14 Mpts kayıt uzunluğu
- Dijital tetikleme sistemi
- Akıllı Tetiklemeler: Edge, Slope, Pulse Width, Window, Runt,Interval,Timeout(Dropout),Pattern
- Seri bus tetikleme ve decoding (Standard): IIC, SPI, UART, RS232, CAN veLIN desteği
- Video tetikleme HDTV desteği
- Düşük gürültü, 500µV / div -10 V/div gerilim kademesi desteği
- 10 adet tek tuş kısayolları: Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, ClearSweep,ZoomvePrint
- Segmented acquisition (Sequence) modu ile maksimum kayıt uzunluğunu birden fazla bölmeye (80,000’e kadar) ayırabilme. Kullanıcı tarafından belirlenen tetikleme koşullarına göre, nitelikli vaka yakalamalarda çok kısa zaman kaybı
- History dalgaformu kayıt fonksiyonu (History), maksimum kayıt edilebilir dalgaformu uzunluğu, 80,000 frames
- 38 parametre için otomatik ölçüm fonksiyonu İstatistikler, Zoom ölçümleri, Gating ölçümleri, Matematik ölçümleri, History ölçümleri ve Ref ölçümlerini destekler.
- 1 MpointsFFT
- True ölçümler ve tüm örneklenen veri noktaları matematiği (14M değerine kadar)
- Matematik fonksiyonları (FFT, addition, subtraction, multiplication, division,integration,differential,squareroot)
- Preset key tuşu kullanıcı ayarları veya fabrika çıkışında özelleştirilebilir.
- Güvenlik Silme (Security Erase)modu
- Yüksek hızlıdonanım tabanlı Pass/Failfonksiyonu
- 800*480 çözünürlüklü, geniş 7inç TFT-LCD ekran
- Çoklu arayüz tipleri: USB Host, USB Device(USB-TMC), LAN (VXI-11), Pass/Fail, Trigger Out
- SCPI uzak kontrol komutları desteği
- Çoklu dil desteği ve online gömülü yardım bilgilerini destekler
ÜRÜNÜN TEKNİK ÖZELLİKLERİ :
| Model | ADS-4102 | ADS-4202 |
| Bantgenişliği | 100 MHz | 200 MHz |
| Örnekleme Hızı (Maks.) | 1 GSa/s | |
| Kanal Sayısı | 2+EXT | |
| Real Time Örnekleme Oranı | 1 GSa/s | |
| Kayıt Uzunluğu | 14 Mpts | |
| Yükselme Zamanı | 3.5 ns | 1.8 ns |
| Giriş Empedansı | DC: (1 MΩ±%2) || (18 pF ±2 pF) | |
| Time/Base Aralığı | 1.0 ns/div ~ 100 s/div | |
| Dikey Hassasiyet | 500 μV/div – 10 V/div (1-2-5 ) ; 500 μV ~ 150 mV: ± 2 V | |
| Dikey Çözünürlük | 8 bit | |
| Matematiksel Fonksiyonlar | FFT, addition, subtraction, multiplication, division, integration, differential, square root | |
| Maksimum Giriş Voltajı | 1 MΩ ≤400 Vpk(DC + Peak AC <=10 kHz) | |
| Otomatik Ölçümler (38 adet) | İstatistikler, Zoom ölçümleri, Gating ölçümleri, Matematik ölçümleri, History ölçümleri ve Referans ölçümleri olmak üzere 38 parametre | |
| Tek Tuş Özellikleri | Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom ve Print | |
| Cursor Seçenekleri | Manuel Mod: Time X1, X2, (X1-X2), (1/ΔT) Gerilim Modu: Y1, Y2, (Y1-Y2), İzleyen Mod: Time X1, X2, (X1-X2) |
|
| Hafıza Derinliği (Maks.) | 7 Mpts/CH (Çift Kanal/Dual-Channel); 14 Mpts/CH (Tek Kanal/Single-Channel) |
|
| Dalgaformu Yakalama Hızı (Maks.) | 100,000 wfm/s (normal mod), 400,000 wfm/s (sequence modu) | |
| Tetikleme Tipleri | Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video | |
| Tetikleme Kaynağı | CH1/CH2/EXT/(EXT/5)/AC Line | |
| Seri Tetikleme (Standart) | IIC, SPI, UART/RS232, CAN, LIN | |
| Decode Tipi (Standart) | IIC, SPI, UART/RS232, CAN, LIN | |
| I/O | USB Host, USB Device, LAN, Pass/Fail, Trigger Out | |
| Ekran | 7 inç TFT-LCD (800x480) | |
| Besleme | 100 ~ 240 VAC, CAT II, Otomatik Seçim, 25 W Maksimum | |
| Boyutlar ve Ağırlık | 312 mm(U) , 134 mm(G), 150 mm(Y) ; Ortalama 2,5 Kg | |
