ADS-4102 ÜRÜNE GENEL BAKIŞ:

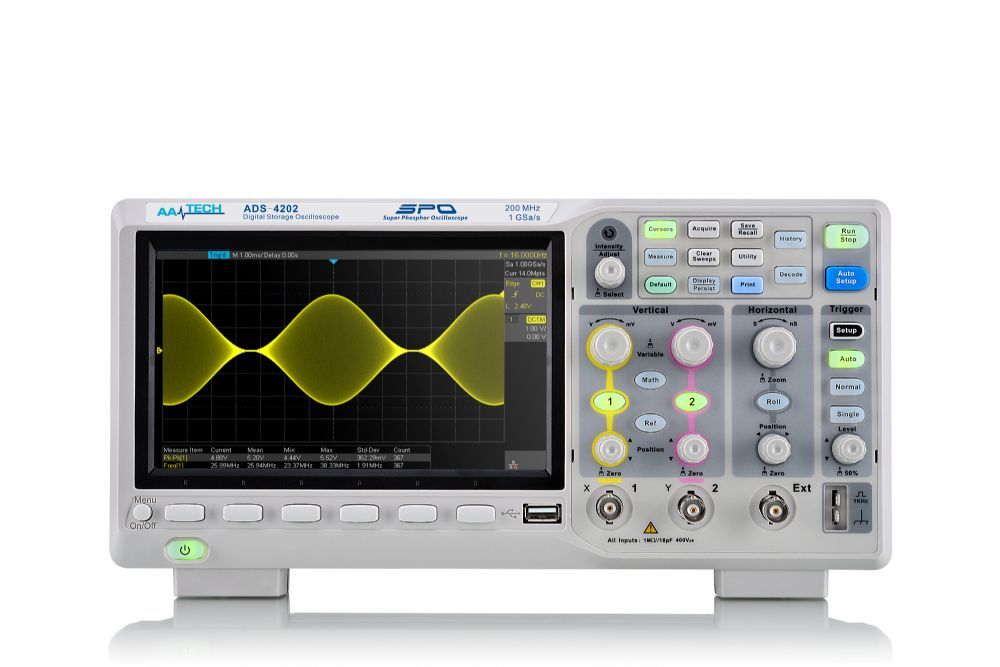

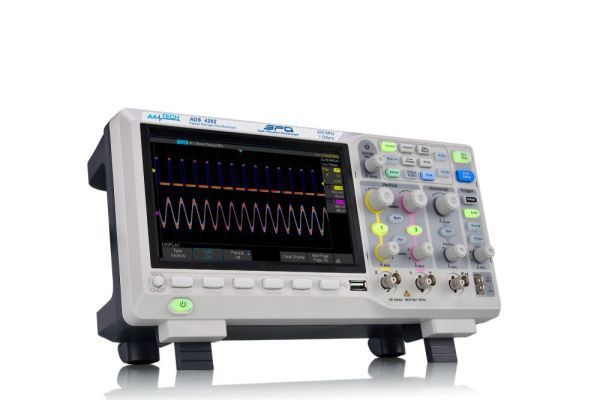

  • ADS-4202 (100MHz ve 200MHz Bandwidth Model, 2 Kanal)
  • ADS-4102 (100 MHz Bandwidth Model​, 2 Kanal)



ADS-4102 ÜRÜNÜN GENEL ÖZELLİKLERİ :



  • 100 MHz bantgenişliği
  • Gerçek zamanlı 1GSa/s örnekleme hızı
  • Yeni nesil SPO teknolojisi
  • Dalgaform yakalama hızı 100,000 wfm/s (normal modda) ve 400,000 wfm/s (sequence modunda)
  • 256-level yoğunluk derecelendirme ve renkli ekran modları desteği
  • 14 Mpts kayıt uzunluğu
  • Dijital tetikleme sistemi
  • Akıllı Tetiklemeler: Edge, Slope, Pulse Width, Window, Runt,Interval,Timeout(Dropout),Pattern
  • Seri bus tetikleme ve decoding (Standard): IIC, SPI, UART, RS232, CAN veLIN desteği
  • Video tetikleme HDTV desteği
  • Düşük gürültü, 500µV / div -10 V/div gerilim kademesi desteği
  • 10 adet tek tuş kısayolları: Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, ClearSweep,ZoomvePrint
  • Segmented acquisition (Sequence) modu ile maksimum kayıt uzunluğunu birden fazla bölmeye (80,000’e kadar) ayırabilme. Kullanıcı tarafından belirlenen tetikleme koşullarına göre, nitelikli vaka yakalamalarda çok kısa zaman kaybı
  • History dalgaformu kayıt fonksiyonu (History), maksimum kayıt edilebilir dalgaformu uzunluğu, 80,000 frames
  • 38 parametre için otomatik ölçüm fonksiyonu İstatistikler, Zoom ölçümleri, Gating ölçümleri, Matematik ölçümleri, History ölçümleri ve Ref ölçümlerini destekler.
  • 1 MpointsFFT
  • True ölçümler ve tüm örneklenen veri noktaları matematiği (14M değerine kadar)
  • Matematik fonksiyonları (FFT, addition, subtraction, multiplication, division,integration,differential,squareroot)
  • Preset key tuşu kullanıcı ayarları veya fabrika çıkışında özelleştirilebilir.
  • Güvenlik Silme (Security Erase)modu
  • Yüksek hızlıdonanım tabanlı Pass/Failfonksiyonu
  • 800*480 çözünürlüklü, geniş 7inç TFT-LCD ekran
  • Çoklu arayüz tipleri: USB Host, USB Device(USB-TMC), LAN (VXI-11), Pass/Fail, Trigger Out
  • SCPI uzak kontrol komutları desteği
  • Çoklu dil desteği ve online gömülü yardım bilgilerini destekler



ÜRÜNÜN TEKNİK ÖZELLİKLERİ :



ModelADS-4102ADS-4202
Bantgenişliği100 MHz200 MHz
Örnekleme Hızı (Maks.)1 GSa/s
Kanal Sayısı2+EXT
Real Time Örnekleme Oranı1 GSa/s
Kayıt Uzunluğu14 Mpts
Yükselme Zamanı3.5 ns1.8 ns
Giriş EmpedansıDC: (1 MΩ±%2) || (18 pF ±2 pF)
Time/Base Aralığı1.0 ns/div ~ 100 s/div
Dikey Hassasiyet500 μV/div – 10 V/div (1-2-5 ) ; 500 μV ~ 150 mV: ± 2 V
Dikey Çözünürlük8 bit
Matematiksel FonksiyonlarFFT, addition, subtraction, multiplication, division, integration, differential, square root
Maksimum Giriş Voltajı1 MΩ ≤400 Vpk(DC + Peak AC <=10 kHz)
Otomatik Ölçümler (38 adet)İstatistikler, Zoom ölçümleri, Gating ölçümleri, Matematik ölçümleri, History ölçümleri ve Referans ölçümleri olmak üzere 38 parametre
Tek Tuş ÖzellikleriAuto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom ve Print
Cursor SeçenekleriManuel Mod: Time X1, X2, (X1-X2), (1/ΔT) Gerilim Modu: Y1, Y2, (Y1-Y2),
İzleyen Mod: Time X1, X2, (X1-X2)
Hafıza Derinliği (Maks.)7 Mpts/CH (Çift Kanal/Dual-Channel);
14 Mpts/CH (Tek Kanal/Single-Channel)
Dalgaformu Yakalama Hızı (Maks.)100,000 wfm/s (normal mod), 400,000 wfm/s (sequence modu)
Tetikleme TipleriEdge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video
Tetikleme KaynağıCH1/CH2/EXT/(EXT/5)/AC Line
Seri Tetikleme (Standart)IIC, SPI, UART/RS232, CAN, LIN
Decode Tipi (Standart)IIC, SPI, UART/RS232, CAN, LIN
I/OUSB Host, USB Device, LAN, Pass/Fail, Trigger Out
Ekran7 inç TFT-LCD (800x480)
Besleme100 ~ 240 VAC, CAT II, Otomatik Seçim, 25 W Maksimum
Boyutlar ve Ağırlık312 mm(U) , 134 mm(G), 150 mm(Y) ; Ortalama 2,5 Kg
