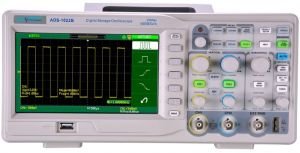

Aa Tech ADS-1022B Dijital Osiloskop
%11
0,00 TL
0,00 TL

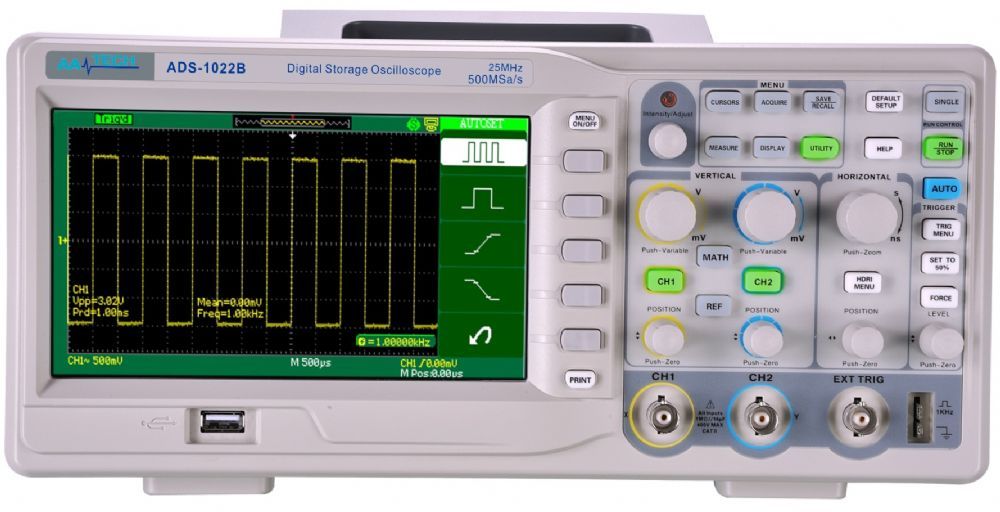

AA Tech ADS-1022B Dijital Osiloskop
25 MHz Bant Genişliği |
· Kanal Başına 32 K Kayıt Uzunluğu |
· 500MSa/s Gerçek Zamanlı Örnekleme Hızı |
· 10GSa/s Periyodik Sinyaller için Örnekleme Hızı |
· 5 adet Tetikleme Seçeneği (Edge,Pulse,Video,Slope,Alternative) |
· Dijital Filtre ve Data Kaydedici Özelliği |
· SCPI Programlama Komut Kontrol Desteği |
· Renkli 7” TFT LCD Ekran |
· 12 Dil Seçeneği, Online Yardım, Tek Tuş Hafıza, Tek Tuş Yazdırma |
· USB Host,USB Device, RS-232, Pass/Fail Out Bağlantısı |
Model |
ADS-1022B |
Bant Genişliği |
25 MHz |
Kanal Sayısı | 2 kanal, 1 harici tetikleme girişi |
Gerçek Zamanlı Örnekleme Oranı | 500 MSa/s |
Eşdeğer Örnekleme Oranı | 10 GSa/s |
Kayıt Uzunluğu | 32 Kpts (kanal başına) |
Yükselme Zamanı | < 14 ns |
Giriş Empedansı | 1 MΩ // 17pF |
Düşey Hassasiyet | 2 mv-10 v/div |
Düşey Çözünürlük | 8 bit |
Tetikleme Tipleri | Edge,Pulse,Video,Slope,Alternative |
Tetikleme Kaynağı | CH1, CH2, EXT, EXT/5, AC Line |
Matematiksel Fonksiyonlar | +, -, *, /, FFT (Ayrı pencerede) |
Dijital Filtre | Yüksek/Alçak Geçiren, Bant Geçiren, Bant Söndüren |
Maksimum Giriş Voltajı | ±400V Pk-Pk CAT1 CAT2 |
Dahili Hafıza | 2 adet referans dalgaformu, 20 adet dalgaformu, 20 adet setup hafızası. |
Harici Kayıt Özellikleri | Ekran görüntüsü (BMP), Dalgaformu (CSV, dahili format) Setup |
Persistence Seçenekleri | Kapalı, 1s, 2s, 5s, Sonsuz |
Otomatik Ölçümler (32 adet) | Vpp, Vmax, Vmin, Vamp, Vtop, Vbase,Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, +Width, -Width, +Duty Cycle, Burst Width, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF) |
Cursor Seçenekleri | Manual Mod, izleyen Mod, Auto Mod |
Dahili Frekans Sayıcı | 6 Hane Frekans Sayacı, Real Time sayaç göstergesi |
Ekran | 7” Renkli TFT-LCD, 480*234 |
Besleme | AC 100-240 V, 45 – 440 Hz, 50VA Maks. |
Boyutlar ve Ağırlık | 323.1(U) x 135.6(G) x 157(Y) mm, 2.5 kg |
2 Kanal : 2 Adet (1:1/10:1) Prob |
Besleme Kablosu |
CD |
Kullanım Kılavuzu |
