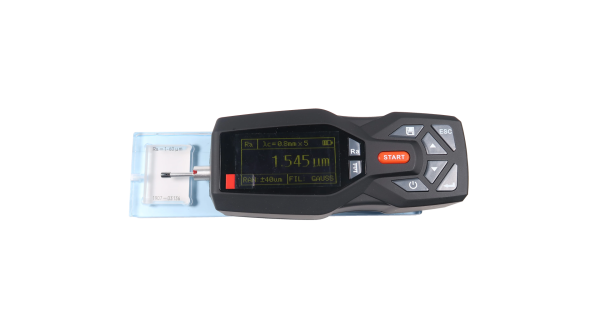

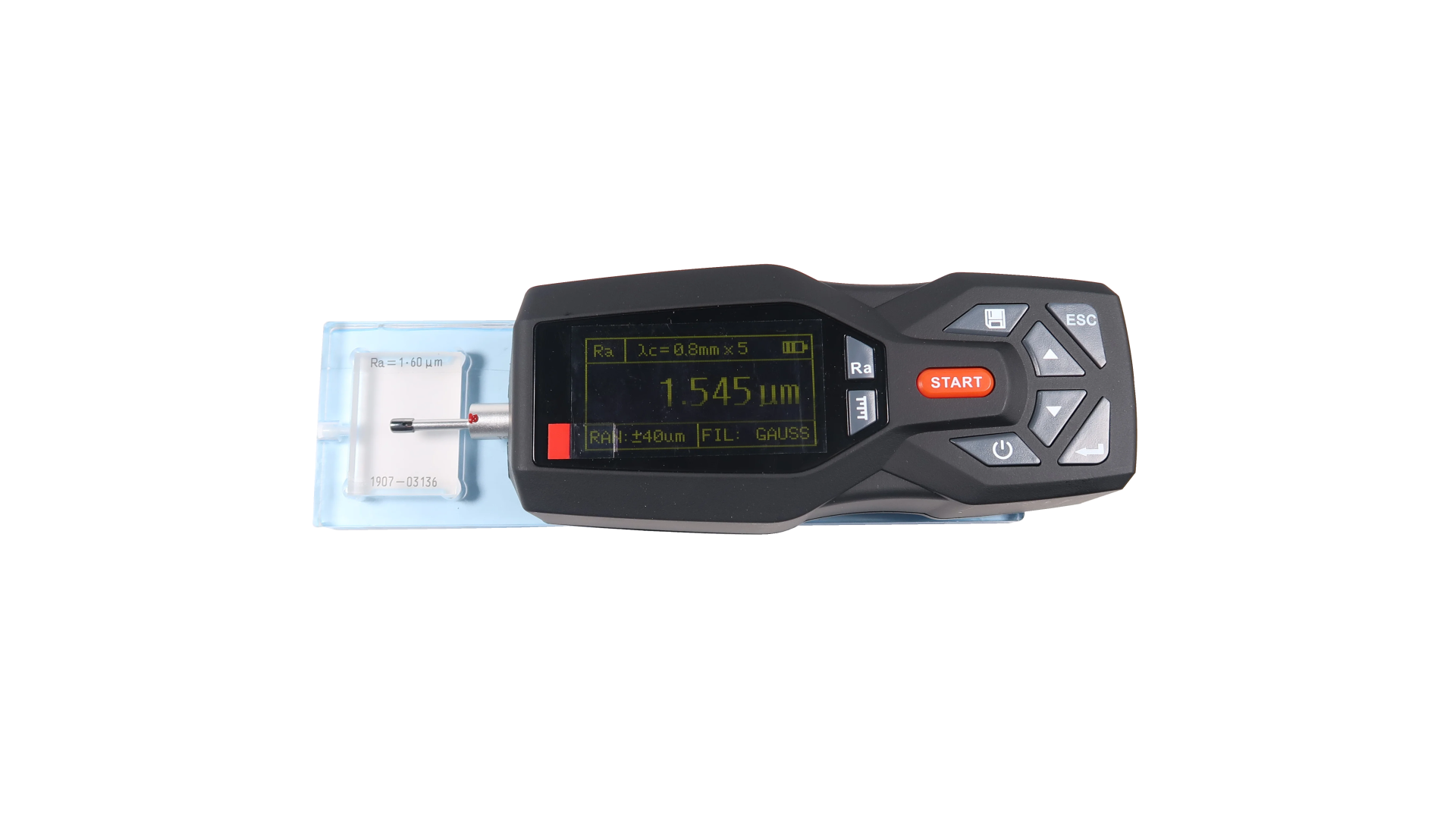

TMR200 YÜZEY PÜRÜZLÜLÜK ÖLÇÜM CİHAZI
TMR-200 YÜZEY PÜRÜZLÜLÜK ÖLÇÜM CİHAZI

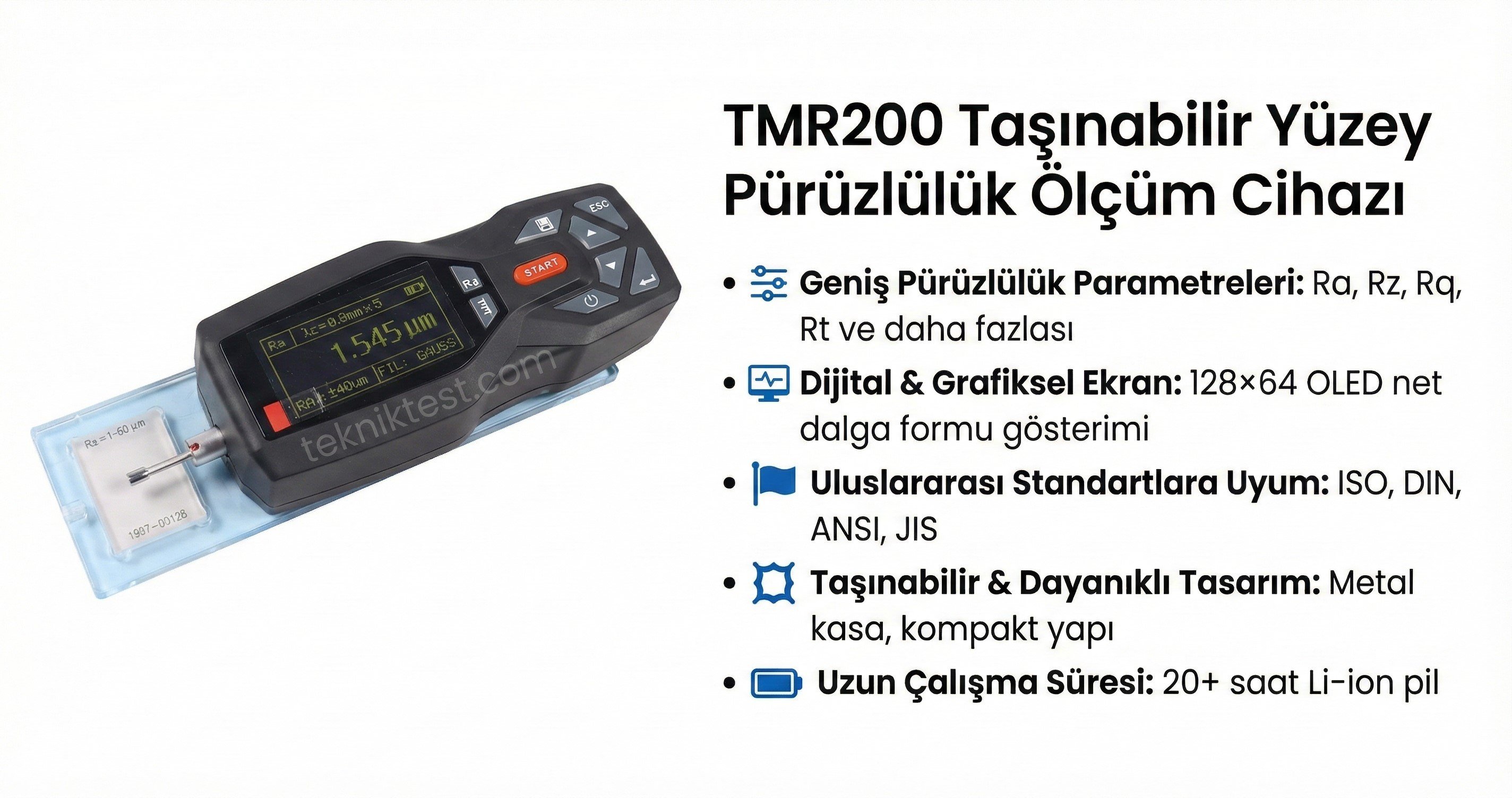

- Elektromekanik entegrasyon tasarımı, küçük hacimli, hafif, kullanımı kolay;
- Kontrol ve veri işleme, yüksek hız, düşük güç tüketimi için DSP çipini kullanma;

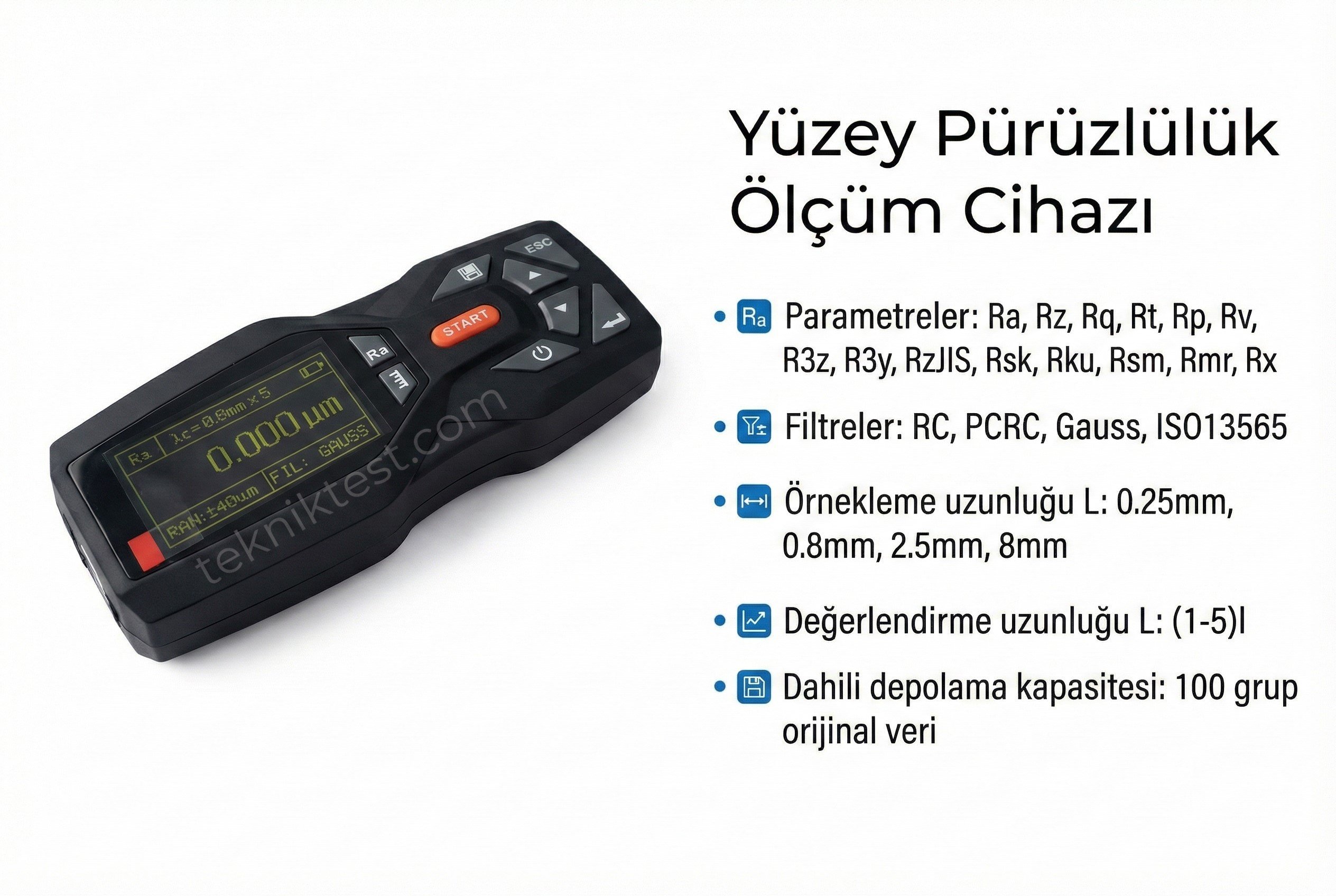

- Geniş aralık, Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, RzJIS, Rsk, Rku, Rsm, Rmr, Rx parametreleri;

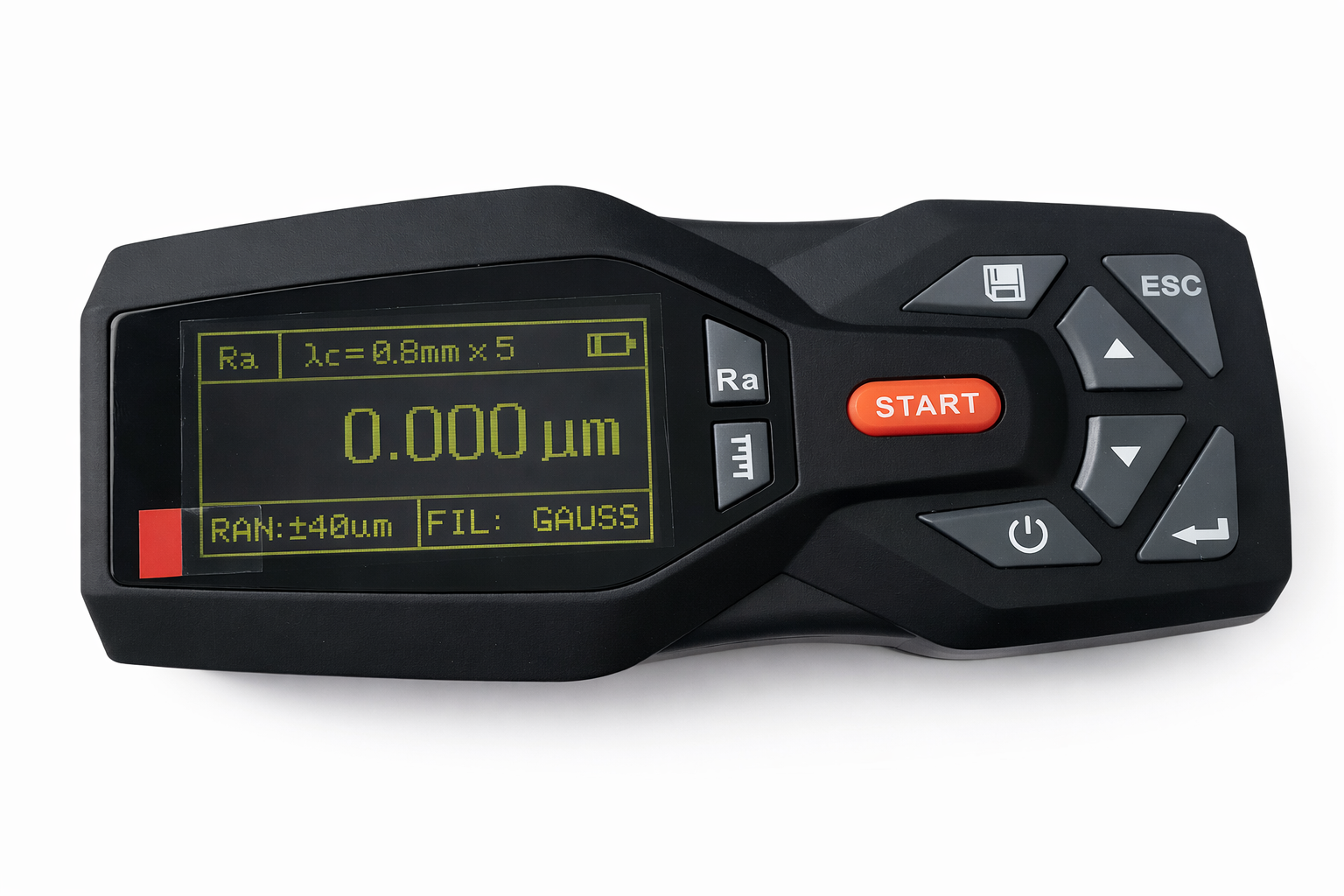

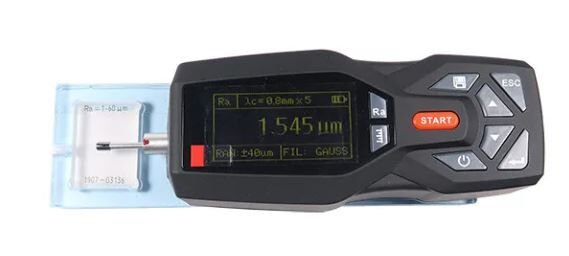

- 128 x 64 OLED nokta vuruşlu ekran, dijital / grafik ekran;
- Bilgileri görüntülemek, sezgisel, zengin, tüm parametreleri ve grafikleri görüntüleyebilir;
- ISO, DIN, ANSI, JIS ulusal standartlarına uyumlu;
- Dahili lityum iyon şarj edilebilir pil ve şarj kontrol devresi, yüksek kapasiteli, hafıza etkisi yok;
- Kalan miktar göstergesi simgesi, kullanıcıdan şarj olmasını ister;
- Şarj işlemi talimatlarının gösterilmesi, operatör şarj derecesini anlayabilir
- Çalışma süresi 20 saatten fazla sürekli çalışma
- Büyük kapasiteli veri belleği, 100 grup orijinal veriyi ve dalga formunu saklayabilir.
- Gerçek zamanlı saat ayarları ve görüntüleme, uygun veri kaydı ve saklama
- Otomatik uyuşukluk, otomatik kapanma ve güç tasarrufu fonksiyonu ile
- Ölü devre ve yazılım tasarımı için güvenilir kontrol motoru
- Ölçüm bilgisi ekranı, menü bilgi istemi bilgisi, yanlış bilgi ve anahtar makinesi ve bu bilgi ile ilgili diğer ipuçları;
- Tam metal kabuk tasarımı, sağlam, kompakt, taşınabilir, yüksek güvenilirlik.
- İngilizce serbestçe geçiş olabilir

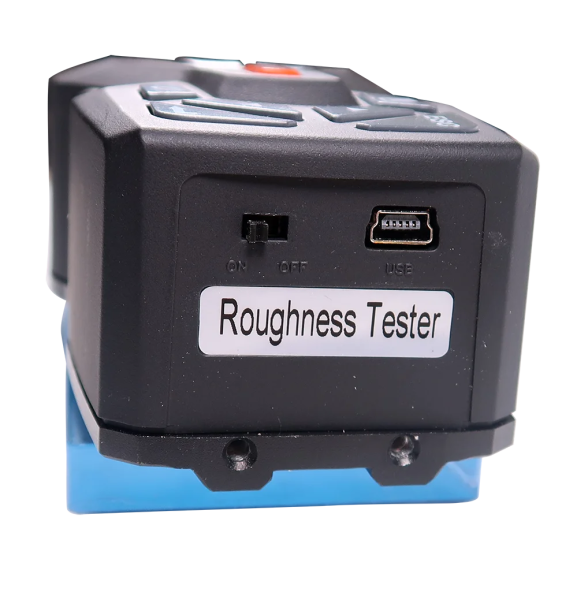

- Bir bilgisayara ve yazıcıya bağlanabilir;
- İsteğe bağlı sensör yüzeyi, delik sensörü, ölçüm platformu, sensör, uzatma çubuğu ve diğer aksesuarlar.
Teknik Özellikler:
Ölçüm Parametreleri |
Ra, Rz, Ry,Rq, Rt, Rp, Rv, R3z, R3y, RzJIS, Rsk, Rku, Rsm, Rmr, Rx |
Ölçüm Aralığı |
Ra : 0.005 µm – 16 µm Rz : 0.02 µm – 160 µm |
Pickup Ölçüm Aralığı (Z Ekseni) |
±20 µm, ±40 µm, ±80 µm, |
Cut Off Uzunlukları |
0.25mm 8 mm |
Profiller |
Pürüzlülük
Profili(R) |
Birim |
µm/µinch |
Ekran Çözünürlüğü |
0.001µm |

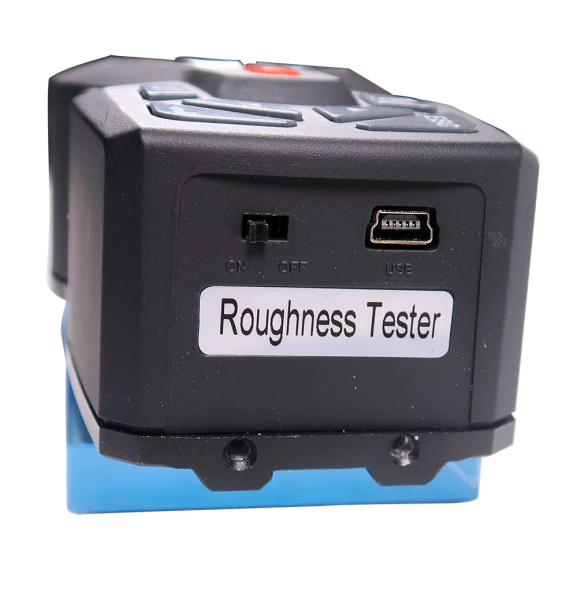

Veri Çıkışı |
USB |
Değerlendirme Boyu |
1-5L (seçilebilir) |
Dijital Filtreler |
RC, PC-RC, Gauss, ISO13565 |
Max Ölçme Boyu |
17.5mm, 0.7” |

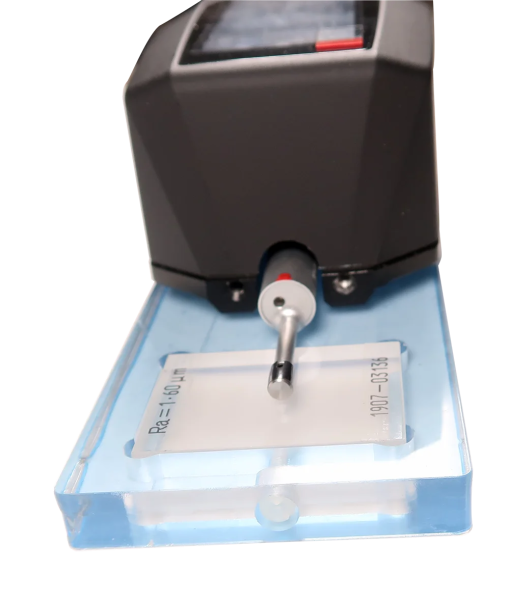

Standart Prob |
Yarıçap prob ucu : 5 µm Malzeme kalemi ucu : Elmas, 90° açılı Maks. Statik ölçüm için önerilen kuvvet : 4mN ( 0.4gf) Yönlendirme rayı yarıçapı : 45 mm Maksimum hareket ettirme mesafesi : 160 µm (16 mm) |
Hassasiyet |
≤±10% |
Tekrarlanabilirlik |
˂6% |
Batarya |
Şarj edilebilir Li-ion Batarya |
Boyutlar |
143x55x42mm |
Ağırlık |
40gr |

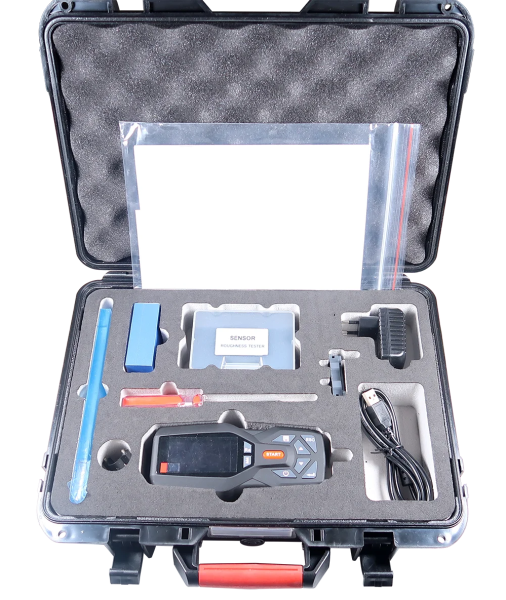

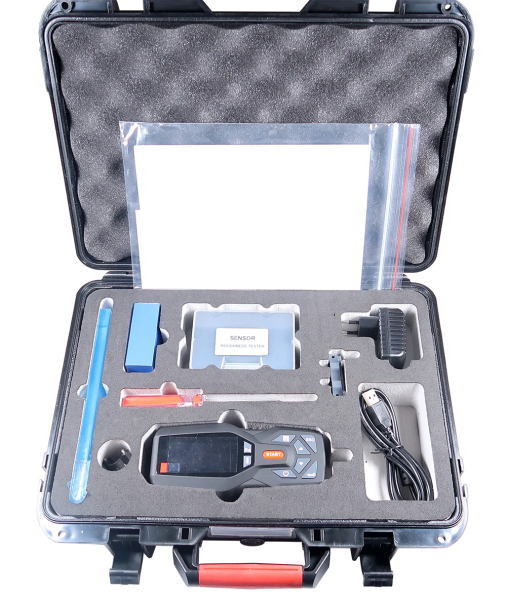

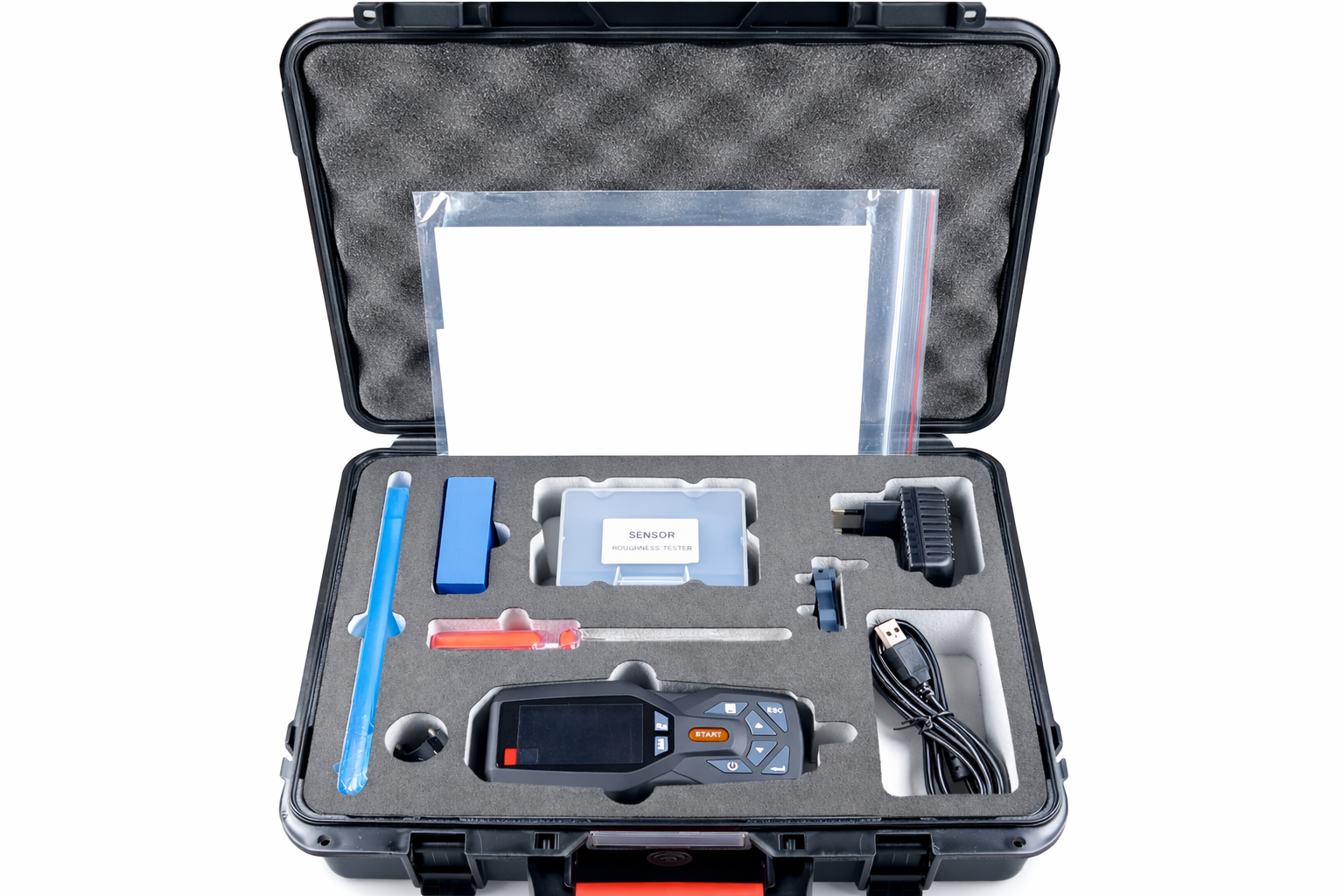

Standart Teslimat:
● Cihaz
● Standart Prob

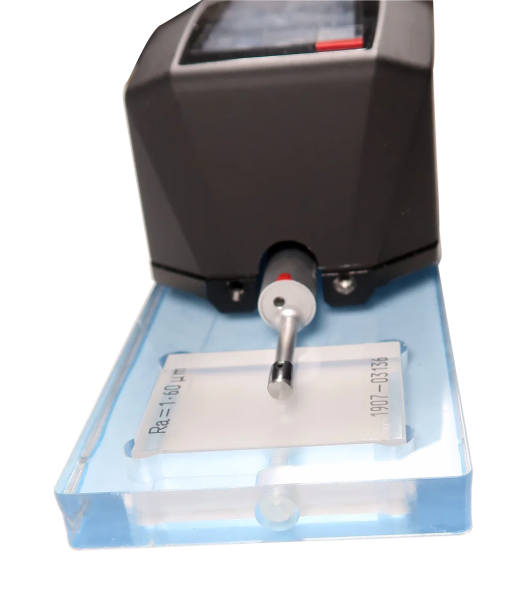

● Test Plakası Ra
● Veri aktarım kablosu
● Software
● Şarj Aleti
● Prob için koruma kutusu
● Destek ayağı
● Kullanım Kılavuzu
● Özel Taşıma Çantası
